Pincel de mágico de Rapunzel (3 / 5 paso)

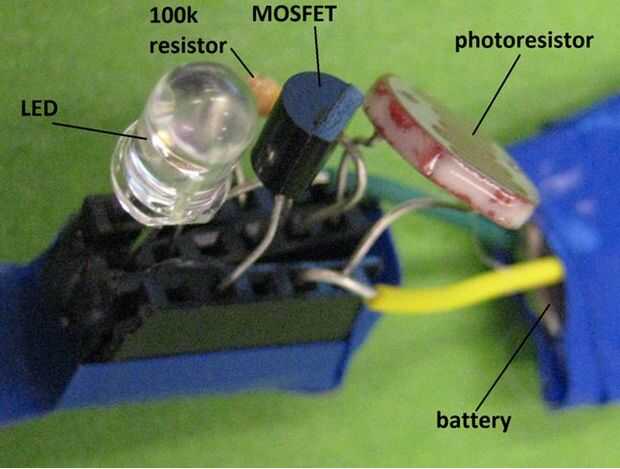

Paso 3: Circuito de Photoresitor

Materiales
• 1 fotorresistencia
• 1 LED
• 1 resistencia de 470 ohm
resistencia de ohm • 1 100 k
• 1 2N3904 MOSFET
• 1 pila de reloj de 3V
• 3" de las cabeceras
• 2 gotas de pegamento caliente
• soldadura
• 2 2 "piezas de alambre
• Cinta eléctrica

Procedimiento

Paso 1:
Acceder a este sitio web y tratar de hacer el circuito tienen trabajo. No necesita 12V, porque 3V funciona muy bien. http://www.alpharubicon.com/elect/autoled2many.htm. Depuración de la punta: Si el LED no está encendido cuando está oscuro, intente cambiar la energía con la tierra; no te olvides de cambiar la dirección del LED también!

Paso 2:

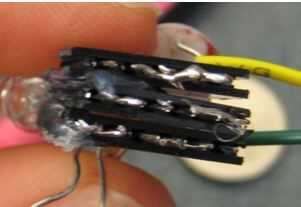

Hacer un tablero miniatura utiliza conectores hembra. Usted debe tener al menos 3 sets de 3-pin y 2 set de 2 pines. Por conjunto de pin, me refiero a pines que se sueldan juntos. Una vez que los, utilice pegamento caliente para pegarlas. Entonces, debe ser capaz de conectarse por consiguiente. Transferencia de tu protoboard a la protoboard mini.

Paso 3:
Cubierta de la batería y las piezas de la parte inferior del circuito con cinta eléctrica. Porque nos vamos a poner este circuito al lado del circuito de LilyPad más tarde, deben ser bien aislado. Prueba su circuito, que cubre la fotorresistencia y viendo si se enciende el LED!
