Pila de los módulos del circuito escriba (2 / 3 paso)

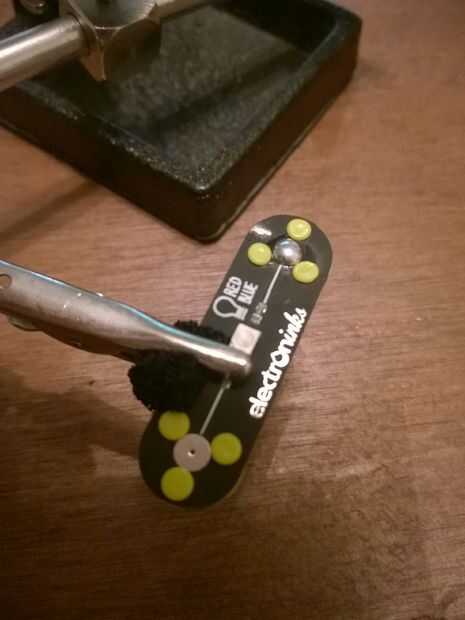

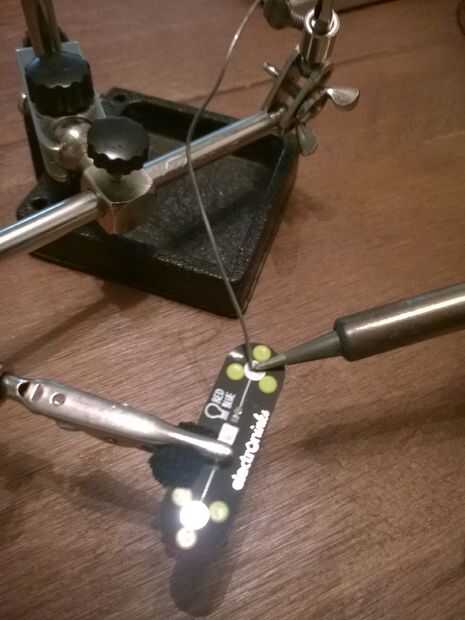

Paso 2: Colocar el soldador cuidadosamente

No queremos derretir accidentalmente los broches de presión en los pies, así que asegúrese de colocar su punta entre ellos y en el contacto.

Nota: No toque la soldadura a la punta! Calentar la soldadura de la almohadilla de contacto y deje que la almohadilla de contacto. La soldadura derretirá y fluir sobre la almohadilla.

Usé aproximadamente una longitud de 1.5-2.0 pulgadas de soldadura para cada contacto. Yo no medir aunque, así que mantener un ojo en cuánto está alimentando en la almohadilla. Desea el grano a ser nivelado con los broches de plástico.

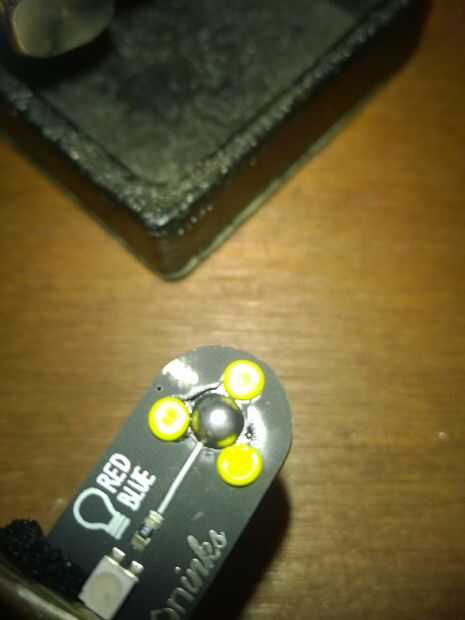

Como el pad se calienta completamente, la soldadura fluya sobre él y forman un grano agradable, redondeado.

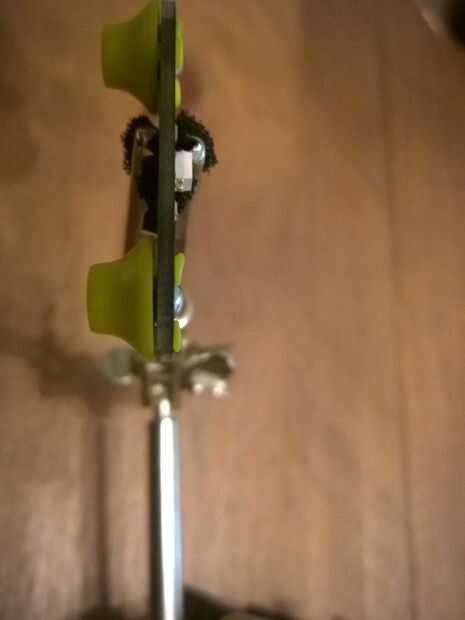

Nota dos: Es otra cosa que deseo que hice para todos mis módulos de LED para colocar las patas del módulo en mi mesa, con la mano simplemente manteniendo el módulo se pegue a mi soldador. Esta manera, el conjunto de imán y resorte dentro del pie no es capaz de empujar contra los cierres de los pies. Porque la PCB y el pie va a ser calientes, el plástico se estira, que deforman los pies.

Al soldar, mantuve la presión hacia abajo con el soldador, y una vez terminada la soldadura de fusión, aplica presión con mi mano hasta que haya enfriado el plástico.

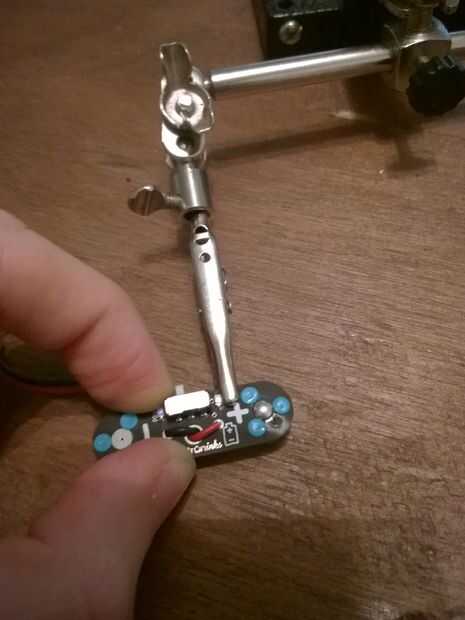

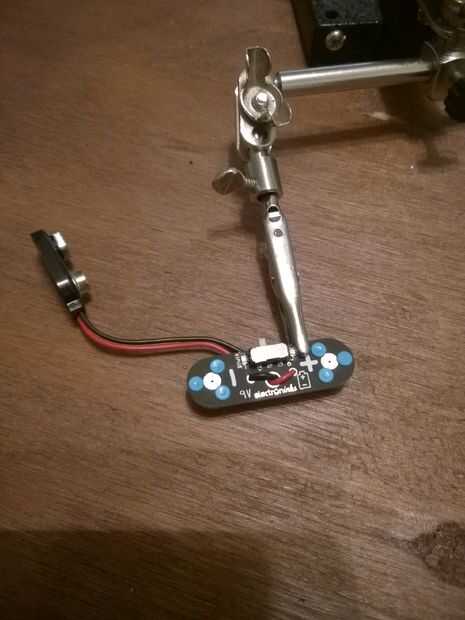

Lo hice con mi conector de batería de 9 voltios y funcionó muy bien!
