Paso 6: Desarrollo
RETROPIE
Lo primero es usar un teclado y ratón para instalar Retropie en su última versión en el Raspberry Pi.
En de exceso de esto está documentado en Internet, por lo no profundizaré.
PODER

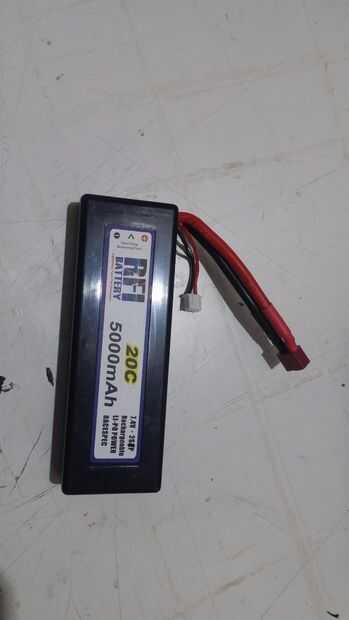

El portátil basicamente funcionará con una batería LiPo de Radio Controlado, en este caso, es una RCI de 7.4v (2s) de 5000mah, continuo del funcionamiento de de para aproximadamente 6 horas.
La batería ser desconectada para poder ser cargada. Por lo mismo, el sistema no funcionará mientras este se carga.

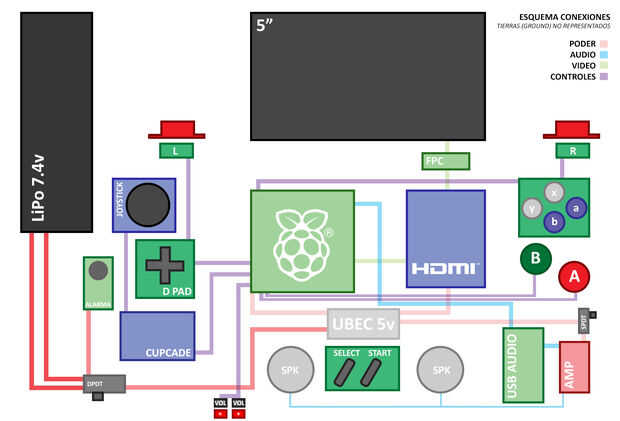

El circuito eléctrico funciona de esta manera, como se ve en el esquema.
La Batería de 7.4v tiene dos salidas, una es el balanceador, en este caso irá conectada a la alarma nos indicará si la batería tiene poca carga. La otra salida es el conector de poder, en este caso es del tipo Dean. Esta irá conectada al UBEC 5v, se encargará de Metcoex la corriente de 7.4v proveniente de la batería, una de 5v, es lo requiere tanto el Raspberry Pi, el como Amplificador y la Pantalla, (Los 3 únicos componentes requieren poder en el sistema). Como ambas conexiones se encargan de mantener encendido el sistema, y funcionando la batería, ambos deben pasar por un interruptor, en será de este caso un Interruptor DPDT (cierra y abre dos conexiones = los dos conectores de la batería). Está conexión ir antes de llegar tanto a la al como de alarma UBEC, por lo será de resumen en:
- Batería > Switch > UBEC
- Batería > Switch > Alarma
Los de tierra de cada cable se saltarán el interruptor, por lo irán directo desde la batería a la alarma y al UBEC respectivamente.
Luego de esto, desde el UBEC se dividir tanto el cable tierra como el de poder, y saldrán 3 conexiones, una para cada componente requiere poder en el sistema.
- Frambuesa Pi
- TFP401 decodificador HDMI (Pantalla)
- Amplificador

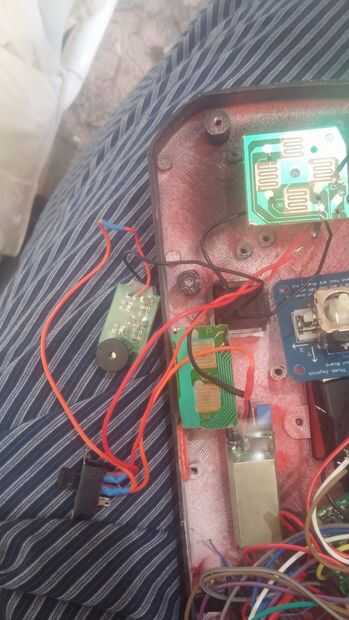

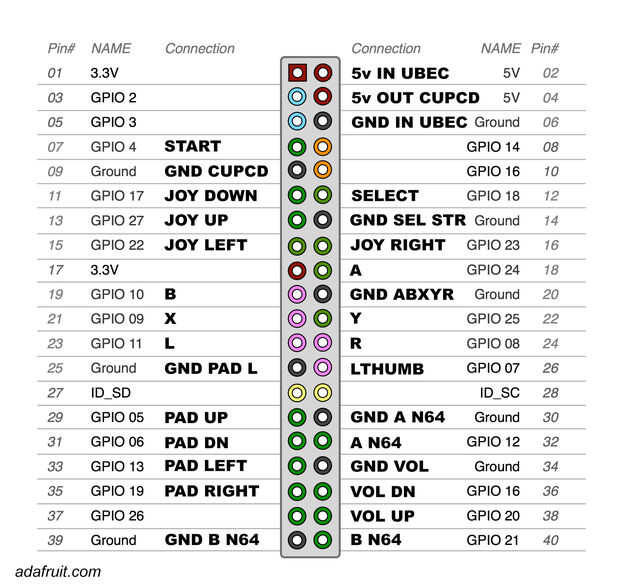

En el caso del Raspberry Pi, se usarán los conectores GPIO (Imagen adjunta) para recibir los 5v y el suelo del UBEC (Pin 02 y 06 del Pin). El párrafo Decodificador, y el Amplificador, llegará un cable tanto al 5v y al GND se encuentran uno al lado del otro. El Amplificador además cuenta con un interruptor en el cable de 5v para poder apagar los parlantes al momento de conectar audífonos. Además, el chip de Cupcade controla el joystick análogo requiere de 5v, sacados directamente desde el pin de un Raspberry Pi por GPIO (Imagen adjunta).

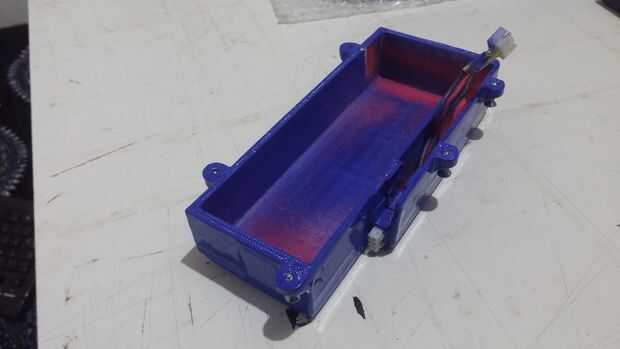

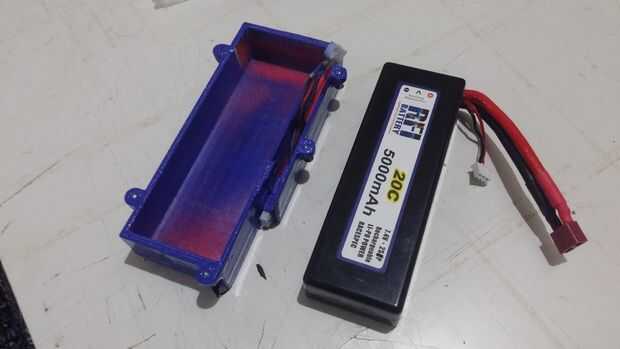

La batería irá en un caso diseñado especialmente para la batería (adjunto en el archivo del modelo). Este depende sub-banda del modelo de batería a usar, siendo las medidas distintas de una a otra.

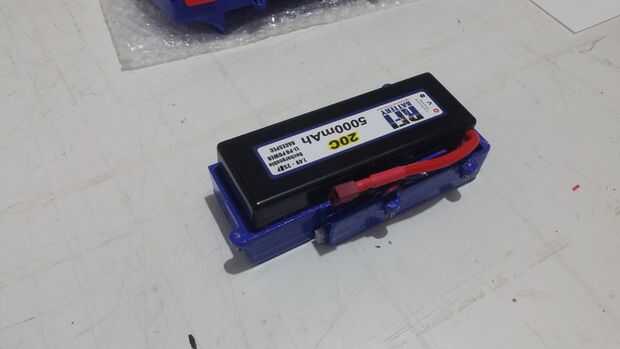

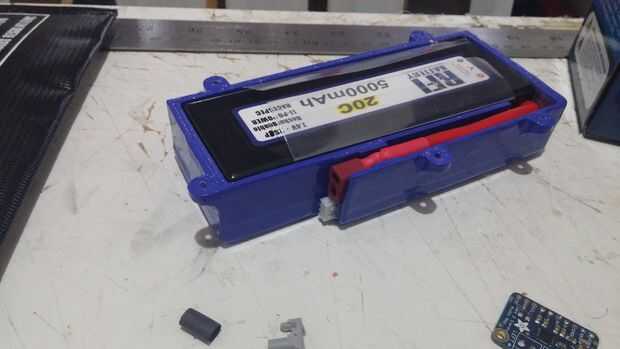

En este caso, la batería va inserta una presión, rodeada por una mica para poder ser removida. Heno de caso Dentro de este un conector jst xh 2s de 3 pines, tal el conector lo suficiente para dejar la entrada a la vista.

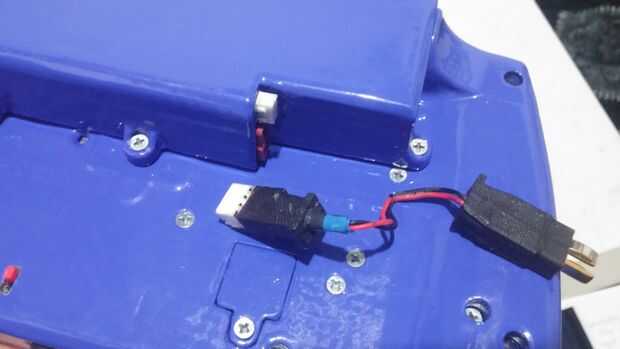

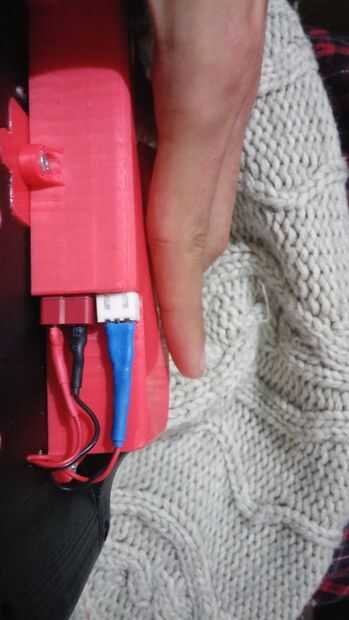

Luego, desde la carcasa del portátil, colgarán dos cables con los dos conectores para la batería, de manera de poder ser destacados pecado abrir todo el sistema y poder cargar la batería pecado ser removida, sólo desconectada. Los conectores luego van al interruptor DPDT como se mencionó anteriormente.
