PICAXE "snap conector" kids kit de microcontrolador! (10 / 24 paso)

Paso 10:

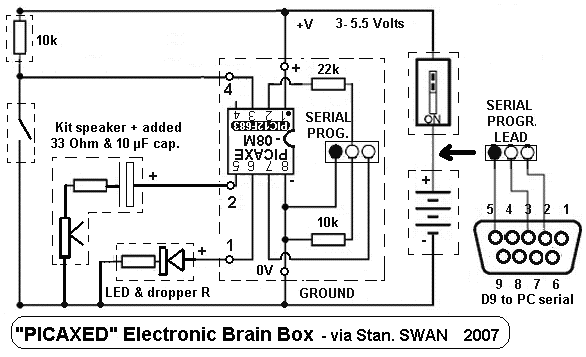

Programación, usando los 3 PICAXE generalmente alambre cable serial conectado a un PC edición, puede fácilmente hacerse a través de la toma terminal 3. Circuitos adicionales (LEDs, 10 k finalizar etc.) se puede hacer simplemente hecho modificando sección 2 tiras de "snap". El orador debe tener terminantemente un 10 μF electrolítico y resistencia equipado también. LEDs adicionales va a necesitar un resistor de caída (~ 330 ohmios). El PICAXE - 08M se funciona con un suministro de 3-5.5V y el uso de una célula ficticia permite 3 x pilas AA frescos, o 4 x 1,2 V NiCd/NiMH para usarse inicialmente. Cuando están cansados, el chupete puede reemplazarse con otro cerca de plano AA! Ambiente de exprimir unos cuantos julios más útiles de las baterías es ambientalmente (y presupuesto).   EXTRA: se refieren a la tierra conexión mejora, a pocos pasos, que ahora permite pin 0 a utilizarse también!
