PFDMP: Reproductor de música portátil unidad (2 / 5 paso)

Paso 2: Paso 2: cableado de las unidades

Montaje básico:

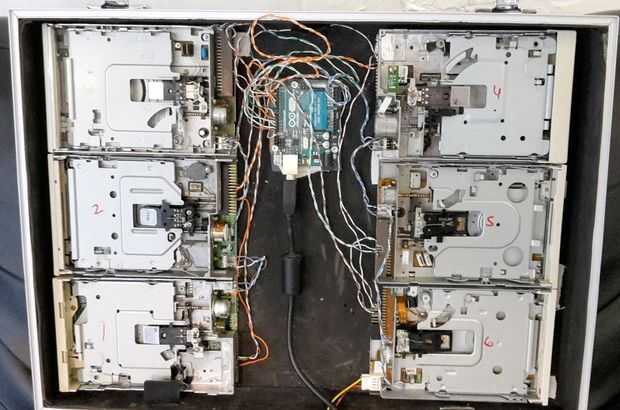

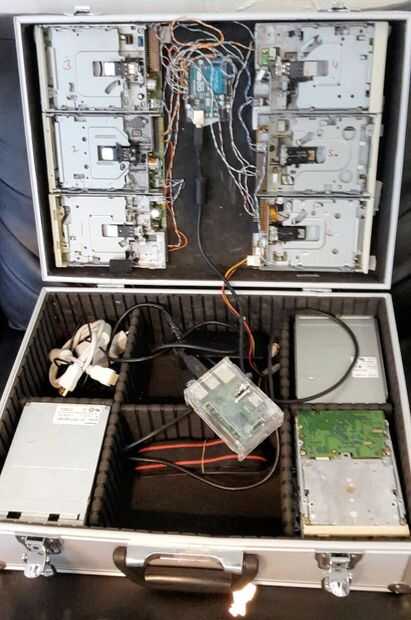

Un amigo mío me dio 19 unidades de disco flexible que todo sobre el mismo, pero como pronto descubrí, todos eran diferentes entre sí de alguna manera. He probado a través de las unidades de encontrar el que mejor sonido y entonces utiliza tornillos y adhesivo instantáneo para montar las unidades de disquete en el interior de la tapa de la caja. Las unidades deben fijarse firmemente a la placa si uno desea utilizar elemento piezoeléctrico similar como un micrófono como la cubierta placa funciona como una especie de un resonante.

Cableado:

Para todas las unidades:

-Conectar los pines 11 y 12 juntos para activar la unidad de disquete. Los pernos necesarios para activar el disco dependen del modo de la unidad de disquete. Cada uno de drives´ los pines impares necesita estar conectado a la tierra del Arduino (lo hice simplemente soldando el 11 y 12 juntos y cableado a la tierra del Arduino)

Para conectarse a la primera unidad de Arduino:

-Conectar la dirección patillas de disquetera 18 a la clavija 3 en Arduino y del disquete paso 20 al pin 2 de Arduino.

A la segunda unidad del alambre:

-Conectar el pin de Dirección 18 paso 20 a pin pin 4 y pin 5

A la tercera unidad del alambre:

-Conectar el pin de Dirección 18 paso 20 a pin pin 6 y pin 7

A la cuarta unidad del alambre:

-Conectar el pin de Dirección 18 paso 20 a pin pin 8 y pin 9

A quinta unidad:

-Conectar el pin de Dirección 18 al pin 11 y paso 20 a pin pin 10

A la sexta unidad del alambre:

-Conectar el pin de Dirección 18 al pin 13 y paso 20 a pin pin 12
