Paso 3: Construir el tablero de pantalla LED

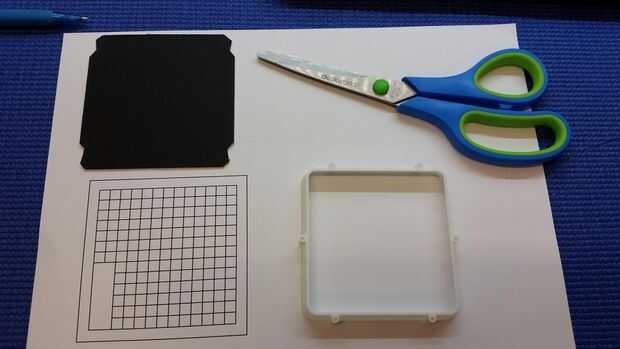

1. cartulina recortable
La visualización del reloj de la palabra se compone de una matriz de 13 x 13 LEDs montados en un recorte de cartón que encaja perfectamente en la parte delantera de la caja del reloj. Es mejor usar cartón porque no funden cuando se sueldan los cables de los LEDs y es fácil trabajar con. Utilizar las dimensiones de la abertura de la caja del reloj para trazar la forma requerida y cortar un pedazo de cartón grueso de 2-3mm.
2. LED red
Utilice el archivo de plantilla de hoja de cálculo adjunta para crear 7,5 cm x7.5cm rejilla para colocar los LEDs en el tablero de exhibición. Adjunta es una plantilla que puede modificar e imprimir luego pegada sobre la cartulina.

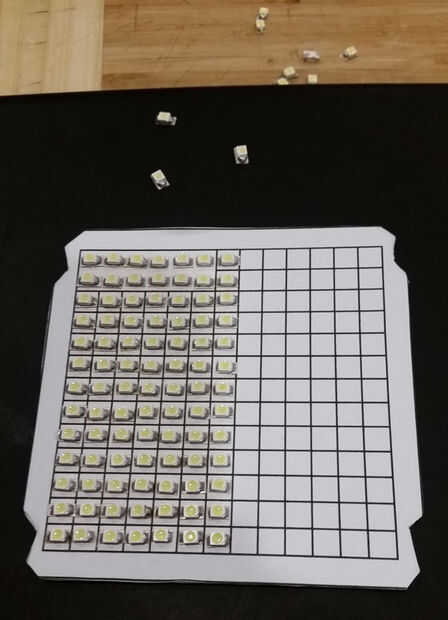

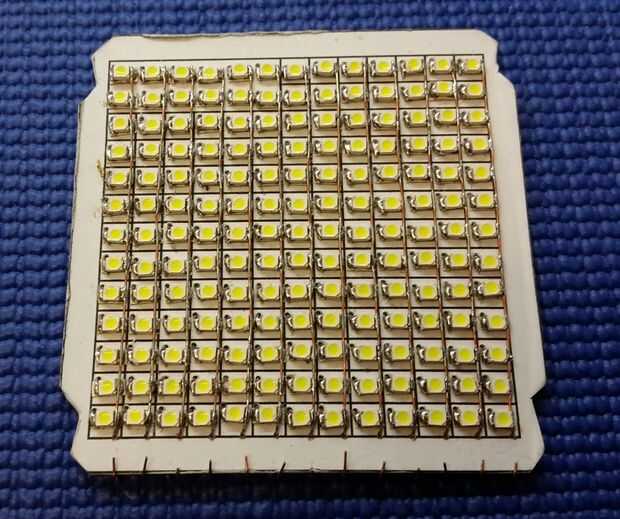

3. montar los LEDs

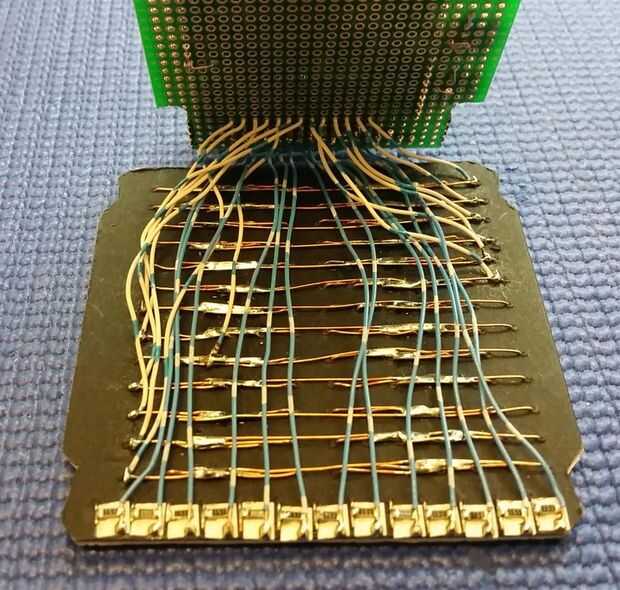

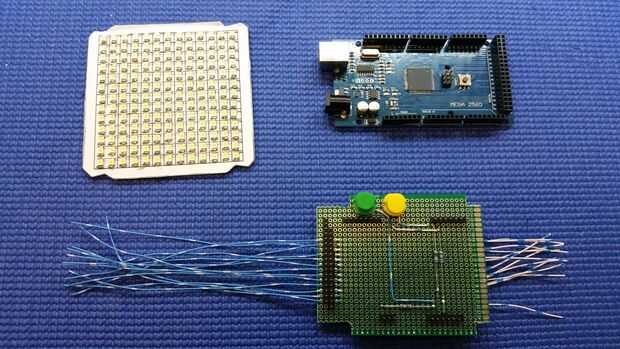

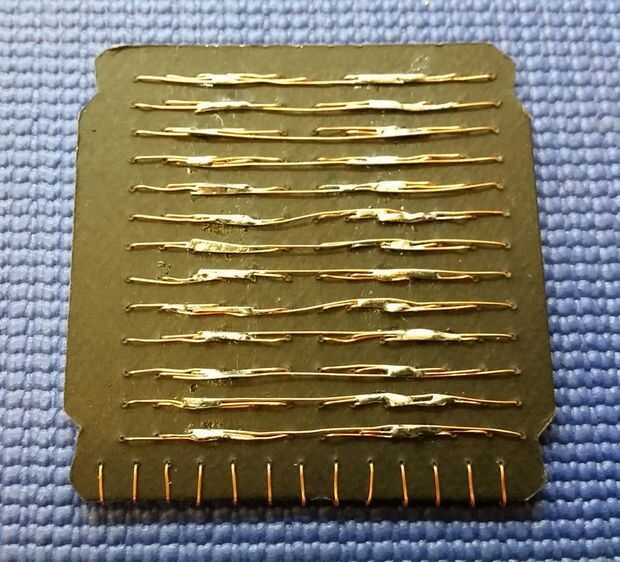

En el ejemplo utilicé alta intensidad superficie blanca monta LEDs que corté de una tira de LED de 3v. Únete al lado del ánodo (+ ve) de cada LED en cada columna vertical en un lado de la cartulina. Luego pasar el cátodo (-ve) a través al otro lado de la cartulina a través de un agujero y unir cada fila juntos por ese lado. Lo que usted termina con es 13 tiras de ánodo en el lado LED verticalmente y cátodo 13 tiras al otro lado horizontalmente. Éstos entonces están conectados al escudo Arduino del paso anterior según el diagrama del circuito.
4. el LED de prueba
Recomiendo en este momento probar todos los LED para asegurarse de que no hay ningún dispositivos/conexiones defectuosas. Prueba usar un 9v 5v fuente de alimentación de CC y un resistente de 2,2 K ohmios en línea con la alimentación positiva. Es importante hacer esto para proteger el LED de corriente y quemar. Conecte el terminal negativo en el cátodo del LED y el terminal positivo a través de la resistencia al ánodo del LED para probar. (Nota Asegúrese que la placa Arduino no está conectada al hacerlo). Asegúrese de que todas las funciones de LEDs y funcionan con el mismo brillo.
