Perro, bajar el sofá! (5 / 6 paso)

Paso 5: Cortes de caja del proyecto.

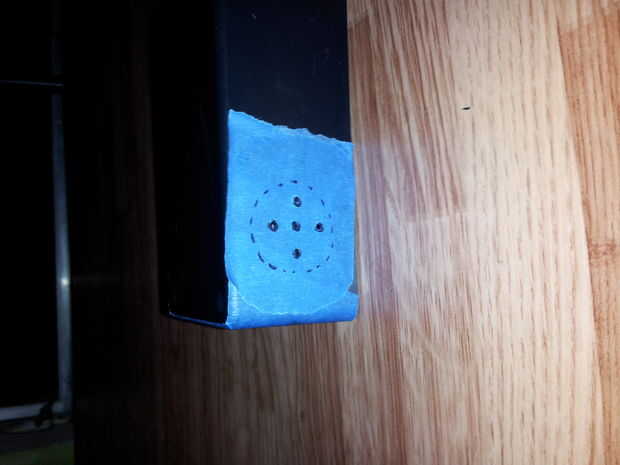

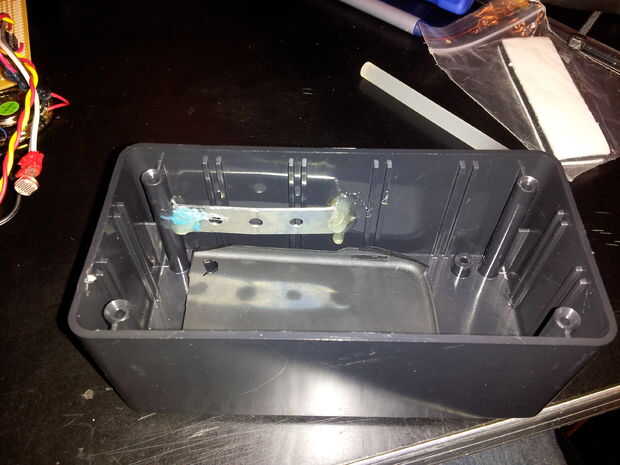

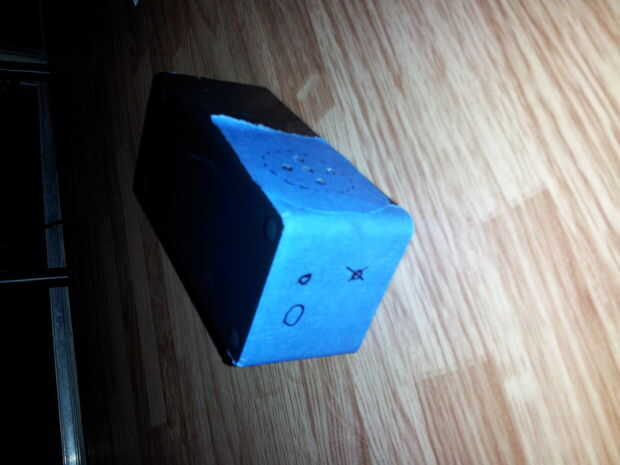

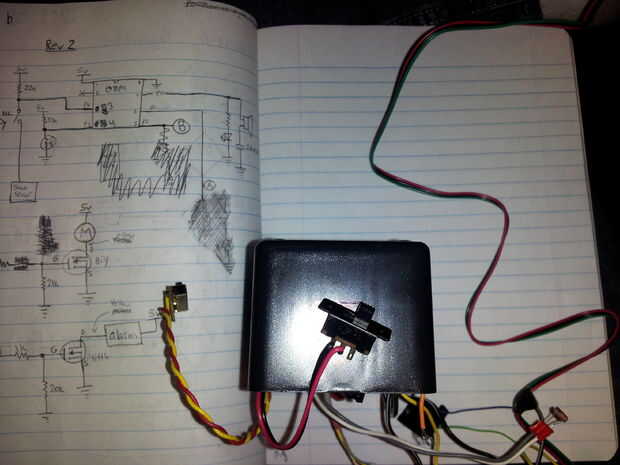

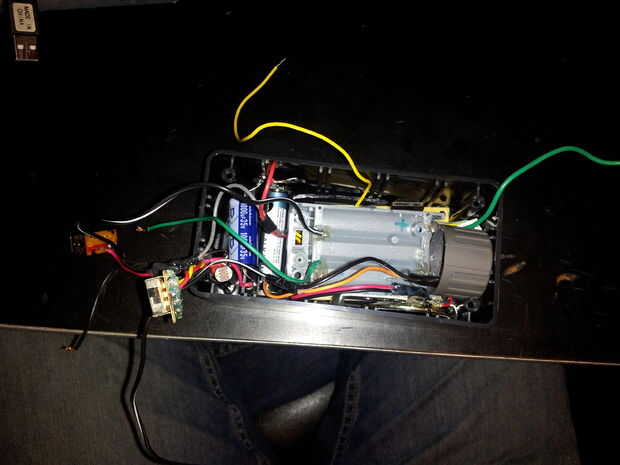

Puse cinta en mi caja y dibujó cada recorte. Entonces yo cortar las piezas con una herramienta dremel.   Traté de plan donde todos los agujeros iría al trazar la placa de circuito e identificar donde cayó cada componente.  Se agruparon los interruptores, el sensor Cds en la parte superior el proyecto de caja por lo que estaríamos expuesto a la luz ambiental, el orador fue fijada contra la pared de la caja, y se perforaron agujeros de aire pequeños para maximizar la salida de sonido. También hice un pequeño soporte, fuera de algunas piezas metálicas de Tanner que tenía puesta, para asegurar el altavoz.  Componentes internos fueron montados y atornillados a la caja del proyecto o caliente pegados en el lugar que sea necesario.  Las baterías se instalan en primer lugar, y la placa de circuito se adapta encima de las baterías y luego el motor de"pager" encaja junto al tablero de circuito. Los cables funcionaron hacia fuera a través de orificios en el lado de la caja del proyecto para el sensor y la alarma.  Ignorar el humilde esquema "rev 2" en las fotos, era indigno.
La fotocélula que picos a través de un orificio en la parte superior de la caja del proyecto se lleva a cabo en lugar con pegamento caliente.  Para que sea mirada agradable puse cinta sobre el agujero y luego caliente pegado el sensor en su lugar. Cuando el pegamento caliente secando quité la cinta, que dejó un bonito agujero sensor mirando que quede al ras con la superficie de la caja de proyecto.
