Paso 2: Preparación de Material
Cortar un trozo de su material favorito. Para esta parte corté algunas barra de aluminio 6061 T6 con un diámetro de 1 5/8". La longitud real de la acción no necesita ser demasiado preciso. No corte demasiado corto, o será demasiado material de desecho. No cortar demasiado o causará vibraciones no deseadas o peor aún, no puede caber en su envoltura de eje de Z de la máquina. Sólo de ojos balled cerca de 8 pulgadas o menos.

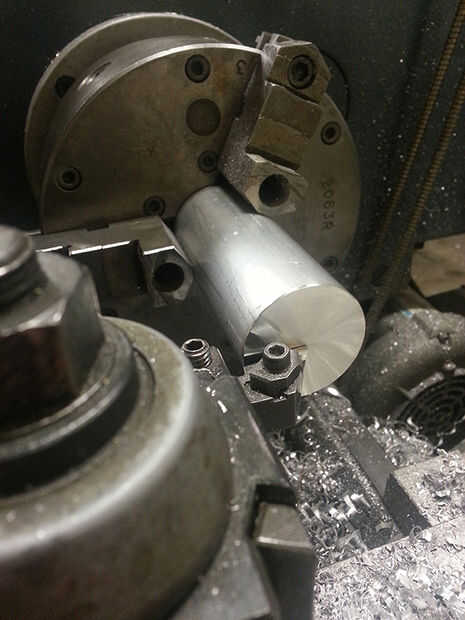

Me gusta frente a material en el torno para hacer cuadrados. Te recomiendo este paso.

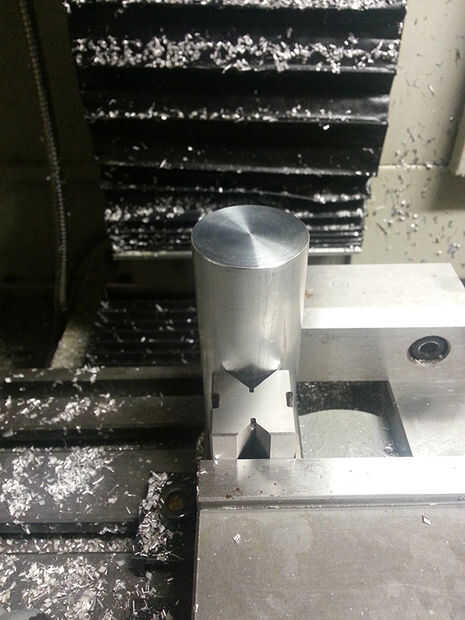

Poner su stock en la prensa de molino y apriete utilizando un bloque V. Otra alternativa sería usar garras blandas, pero esto es un instructivo en sí mismo!
Aquí viene la parte difícil. Centrándola! Hay dos lugares que utilizo:
1. buscador de borde
2. coaxial indicador

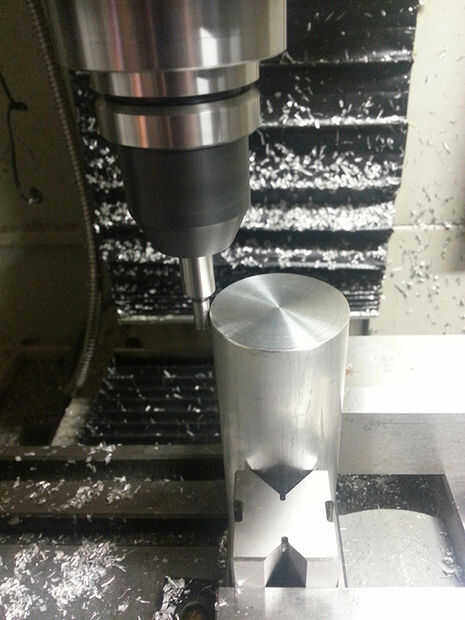

Si vas a usar el buscador de borde, tendrá cuatro puntos. Consigue dos puntos en X (sin mover en Y). Cero su DRO después de encontrar el primer borde. Hacia el segundo borde y cada vez que lo encuentras, divida entre dos en el DRO. Usted estará ahora en el desplazamiento desde X = 0. Si escribo "G0 X 0" en mis controles de máquina CNC, el eje se moverá a X = 0. En un molino manual, ahora puede mover a X = 0 y en el centro.
MEGANOTE! Asegúrese de que el buscador de borde ha sido criado en Z y no choca con la parte cuando se están moviendo encontrar los otros bordes. Suena idiota, pero se siente aún más idiota cuando usted olvida este detalle dinky!
Repita el mismo procedimiento exacto para Y y entonces será en el centro de la acción ronda.

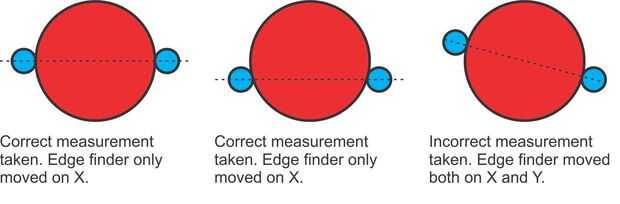

En mi pequeño diagrama aquí, muestro cómo idealmente ya estaríamos en el centro Y cuando tomamos las medidas de dos de borde X (figura derecha). Nadie podría imaginar que se trata de la única manera de encontrar el verdadero centro de la pieza en el eje X. Suponiendo que la parte es perfectamente redonda, sin embargo, podemos realmente hacer esta medición cada vez que queremos (como se muestra en la figura del centro) y todavía encontraría el centro en X.
Lo que no puede hacer es tomar dos medidas de borde en X mientras que se ha mudado en Y. La razón es que luego, en un ángulo y lo juzgas tu voluntad de centro más probable ser un desplazamiento.

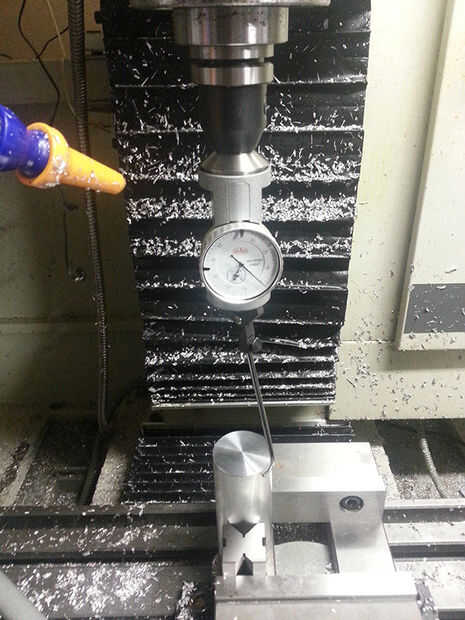

Si utiliza el indicador coaxial, esto es manera más simple! Cuando la aguja no se mueve demasiado, allí estás tú. A qué distancia desea estar depende de cuánto espacio le queda. Para este control particular, mi acción es 1,625". Hice el diámetro exterior de la perilla 1,55" que me da +-0,0375" valor de offset. Para cualquiera de estos métodos centradoras, una habitación principal es gigantesca! (Soy generalmente apagado por 2 o 3 miles de pulgada).
Si había hecho que mis piezas de diámetro igual a 1,625", sin embargo, entonces habría necesitaba asegurar fue el centro muerto o cualquier desplazamiento habría transferido en límites de la acción. No el fin del mundo, pero ciertamente no muy elegante.
