Perfboard/Veroboard diseño usando Proteus ARES PCB Designer (2 / 4 paso)

Paso 2: Vamos a ver la nueva Junta de 3D

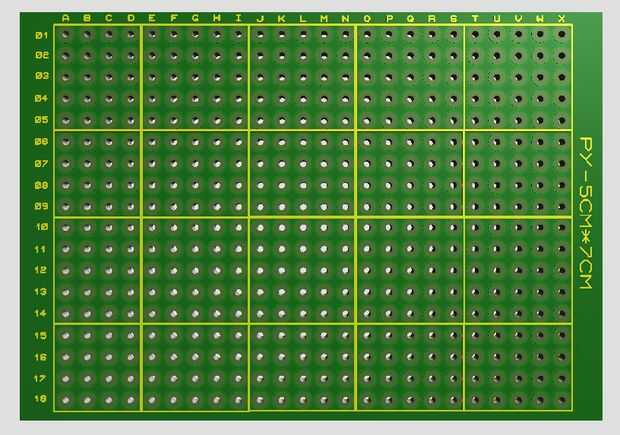

Ahora el modelo (o algo muy similar) debe aparece en la ventana de la vista 3D. Por defecto la tarjeta es verde con pastillas de lata y seda superior amarillo. He elegido para hacerlo un poco más real mediante el uso de los mismos colores que mi modelo.
