Pequeño Smartphone controlado por Arduino tanque (5 / 10 paso)

Paso 5: El sistema de impulsión

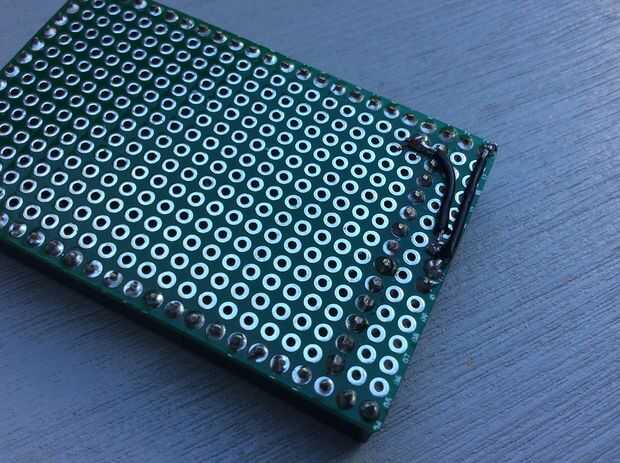

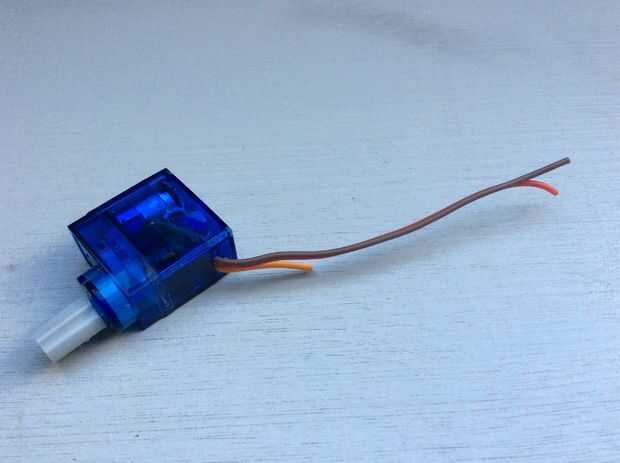

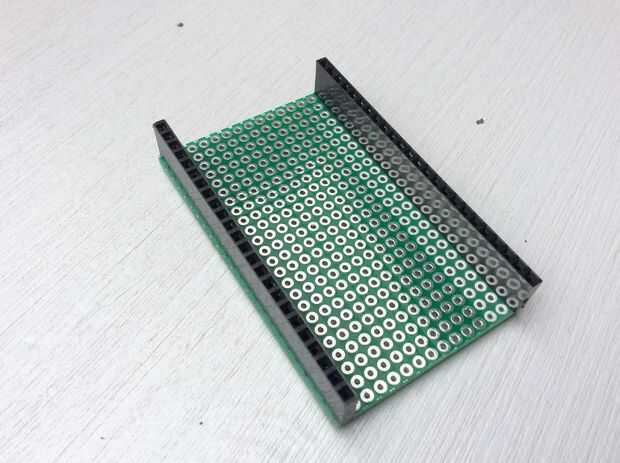

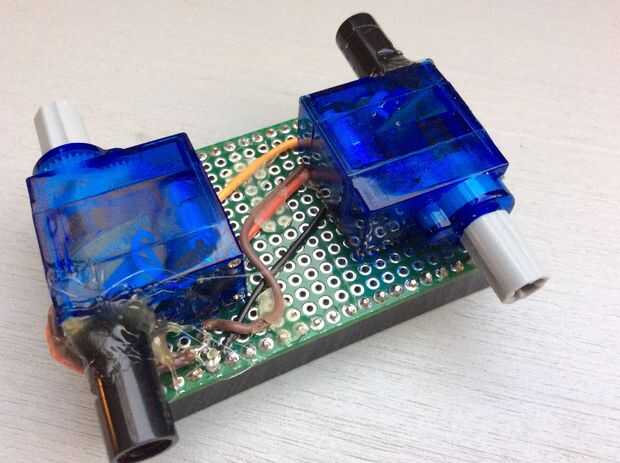

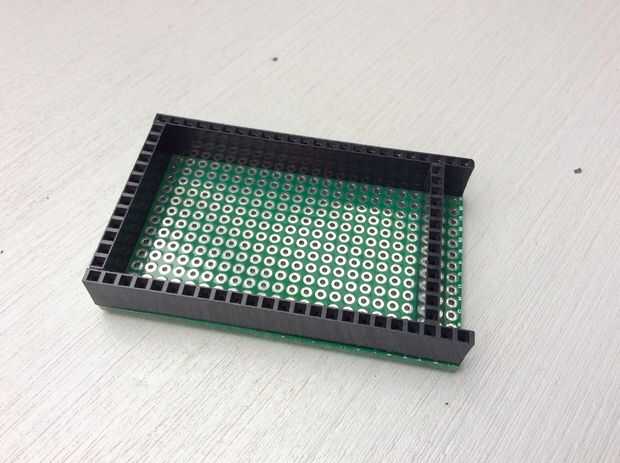

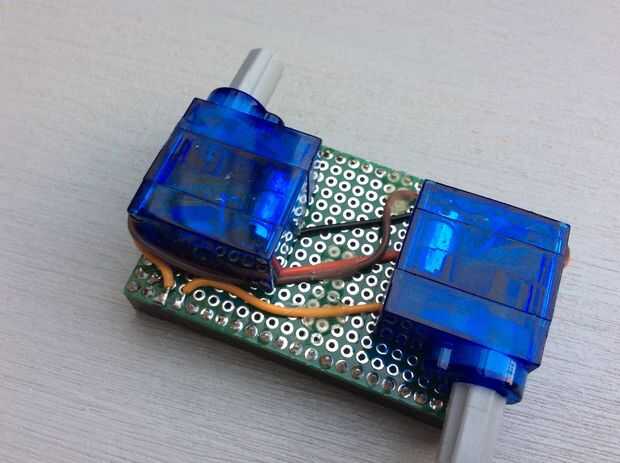

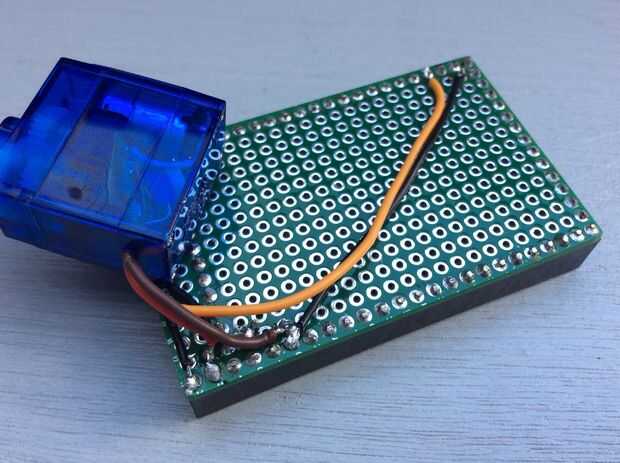

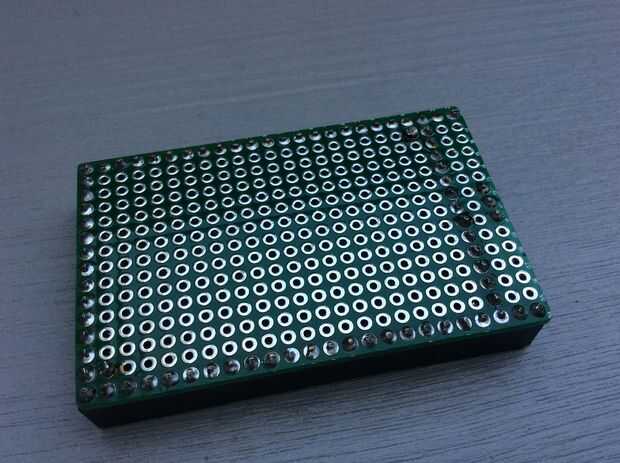

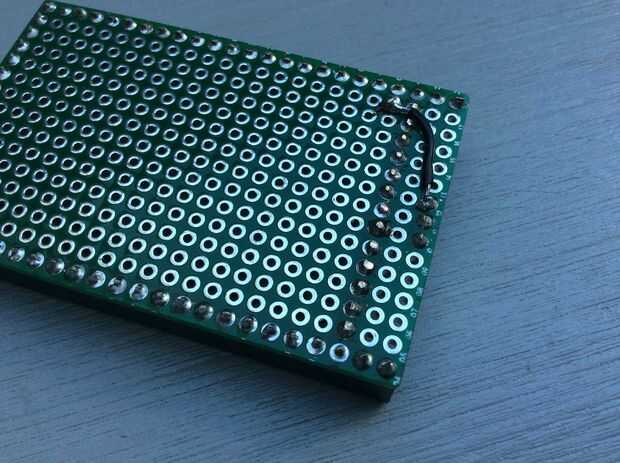

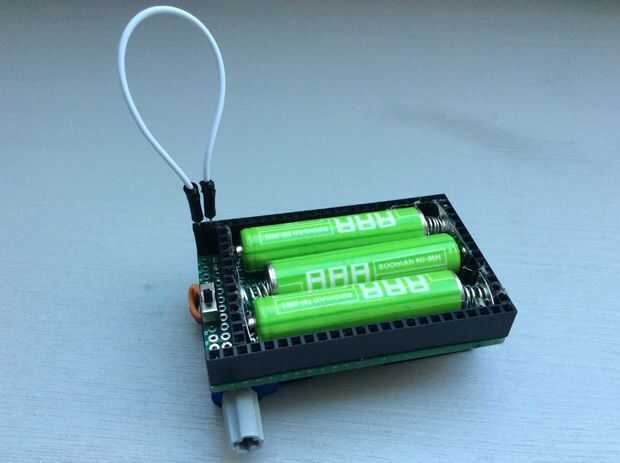

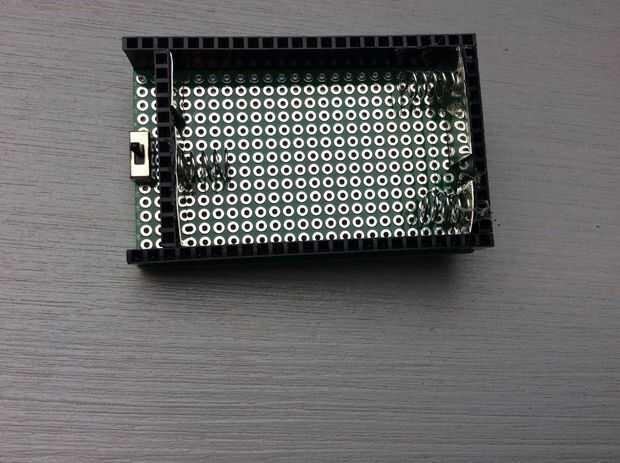

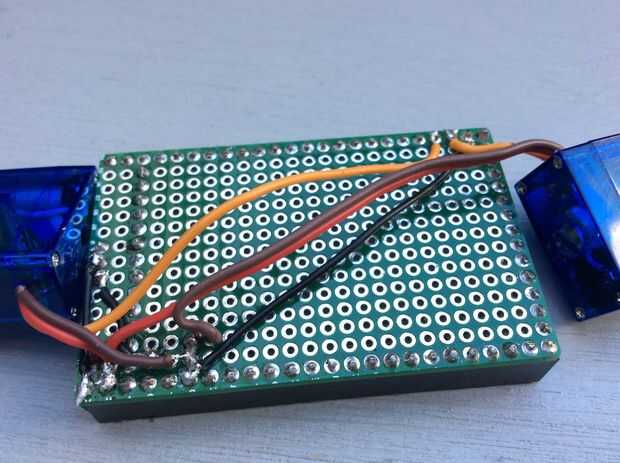

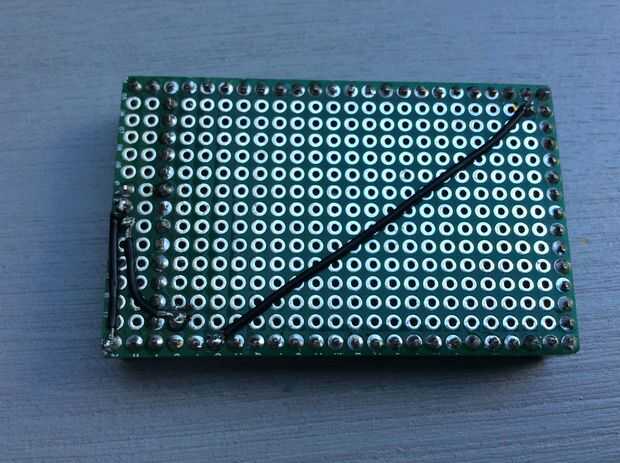

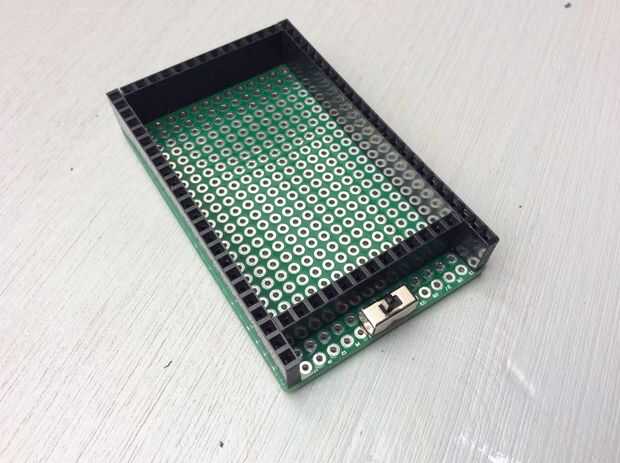

Primero tome una pieza de perfboard cortar creamos y soldar la cabecera femenino 13 pin a él y 24 pines como se muestra. Ahora es el momento de la soldadura en el interruptor y el pegamento y las piezas de metal de la soldadura, asegúrese de que la placa de posititive (uno sin resorte) está en el lado con el interruptor. Soldar un cable desde la placa positiva al interruptor y de la patilla central del interruptor a la izquierda bajo el pin. Conecte la placa negativa a la clavija de la sexta. Cortar el cable rojo de un servo a 2, 5cm y conectar con el segundo conector, el cable marrón a 3cm y conéctelo a la clavija 6 y el cable amarillo a 7, 5cm y conecte al pin 21 del otro lado. Tomar el otro servo y cortar el cable rojo de 8cm y conectar con el segundo conector, el cable marrón a 8cm y conecte al pin 6 y el cable amarillo a 2cm y conectarlo al pin 22 (se puede cortar mejor que un poco largo que a corto). Esa fue toda la soldadura para la parte de la unidad, cuando esté seguro de que las conexiones tienen razón que puede utilizar un poco de pegamento para fijarlos en su lugar, asegúrese de pegar en el centro y lo más cerca del extremo como sea posible. Para probarlo tienes que conectar un puente de alambre a los dos pines al lado del interruptor e inserte las baterías. Cuando usted mueva el interruptor de los servos deben resultar muy corto. Ahora lo que funciona puede utilizar pegamento caliente para fijar y fije las dos piezas de lego, como se muestra, asegúrese de no cubrir el agujero en el servo.
