Pequeño motor de vapor/aire

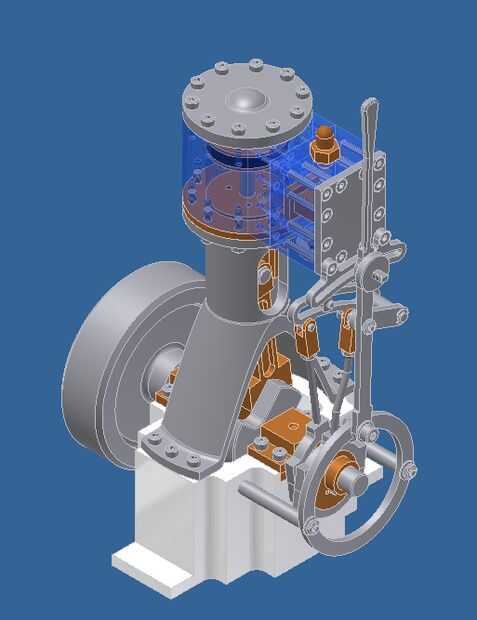

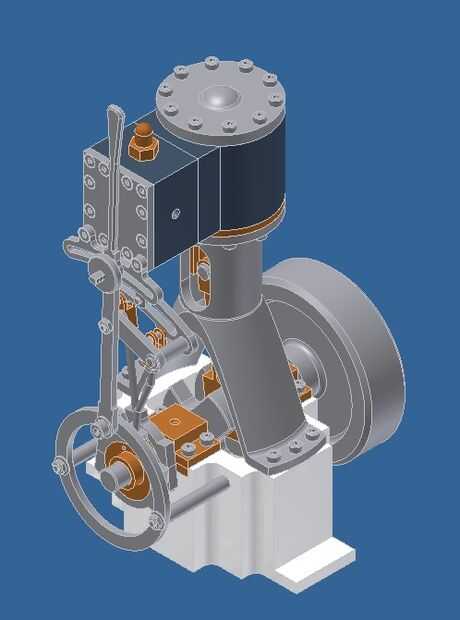

este es un proyecto 3D de un pequeño vapor o motor de aire, muy simple pero tiene una opción de inversión, para activarlo sólo tienes que hacer es mover la palanca larga en la parte frontal hacia el otro lado y dar un ligero giro a la volante y ahí va! sería impresionante crear este motor en real y ver si funciona.

Este modelo 3D fue hecho con Autodesk Inventor, tiene unos 72 piezas (sin tornillos) y fue modelado después de un viejo modelo de motor de vapor modelador, los dibujos en inglés dimensiones y convirtieron luego en dimensiones métricas.

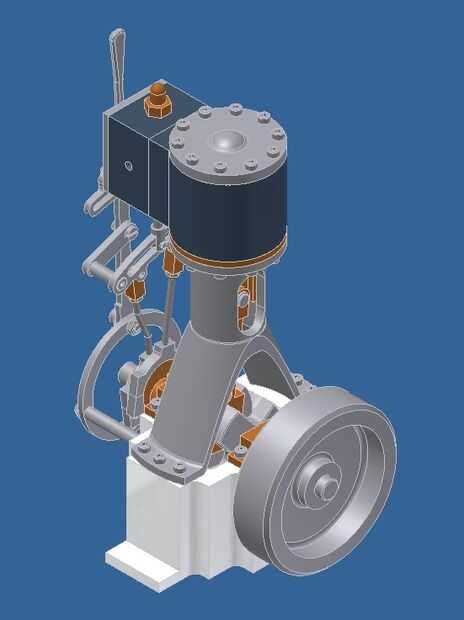

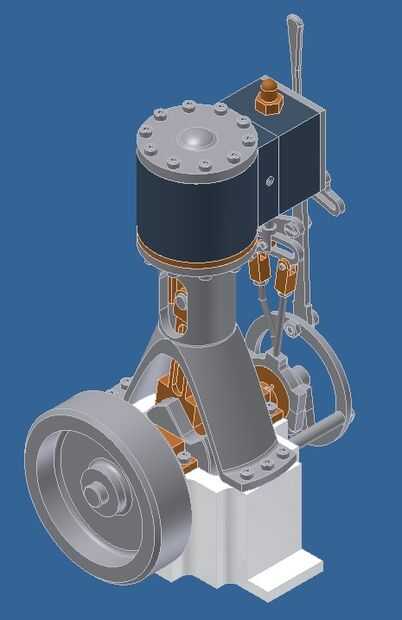

En este blog usted puede encontrar los planos originales del proyecto y que las siguientes imágenes la explicación de cómo funciona.
Pero resumiendo aquí es más corta.

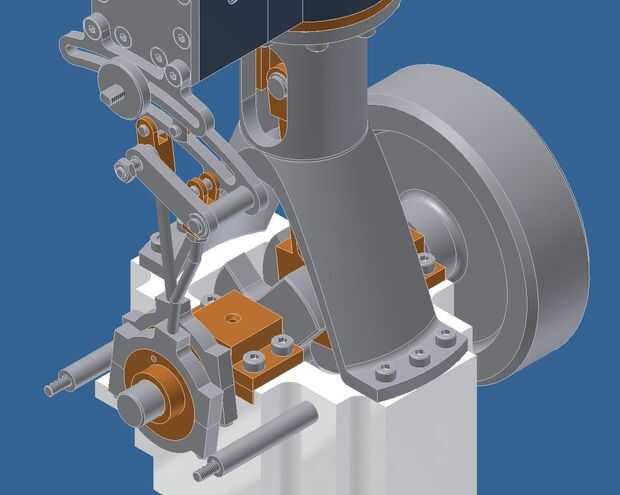

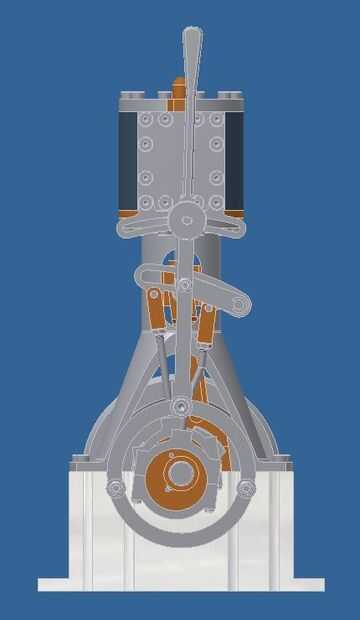

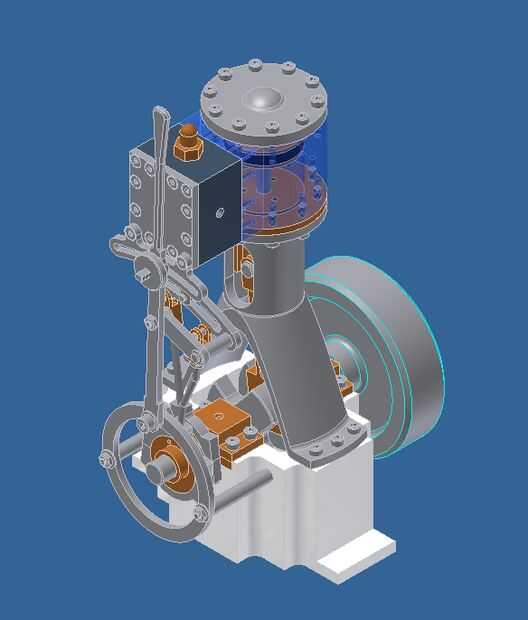

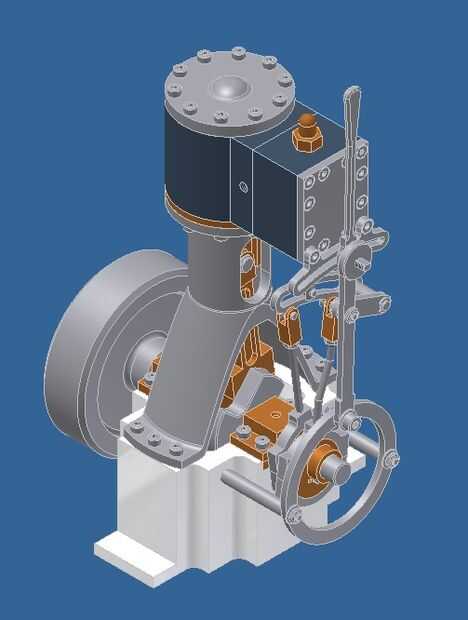

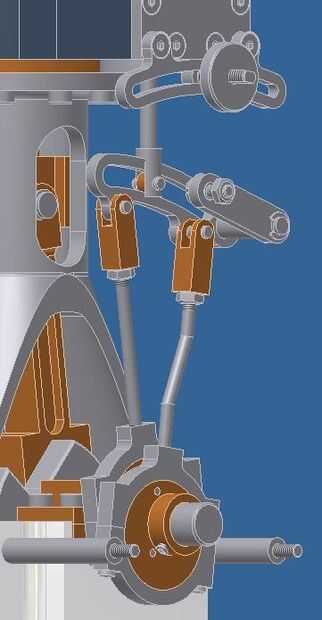

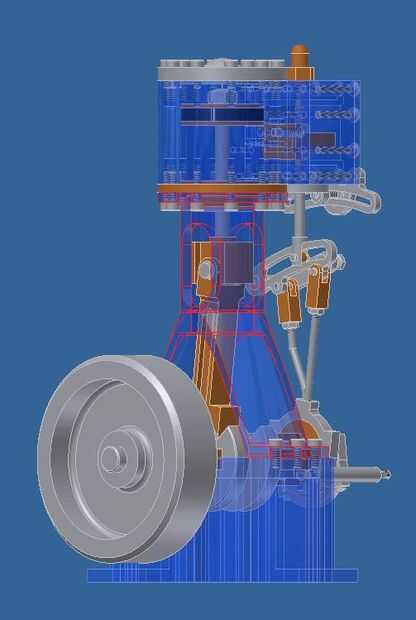

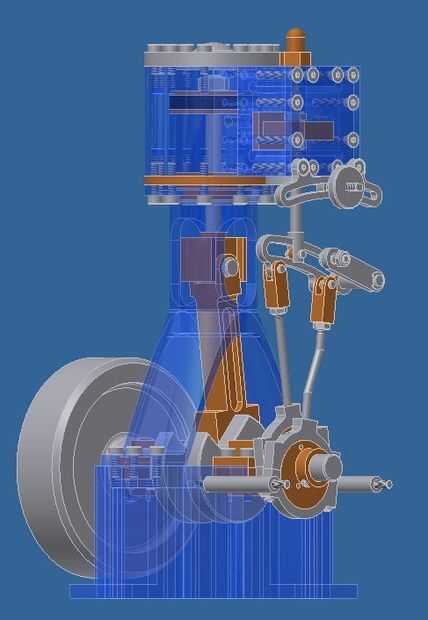

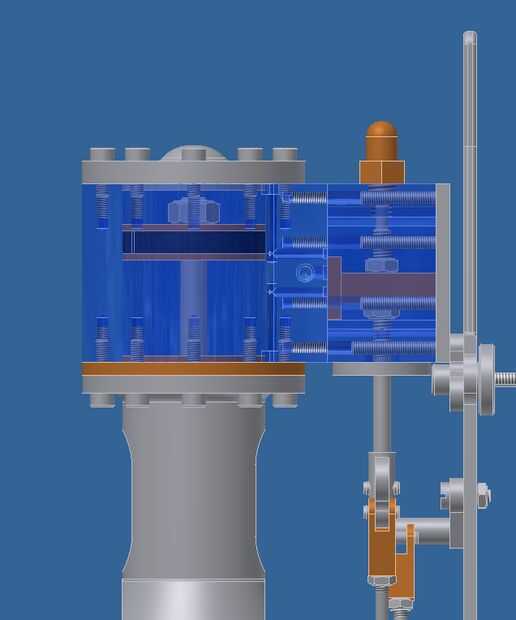

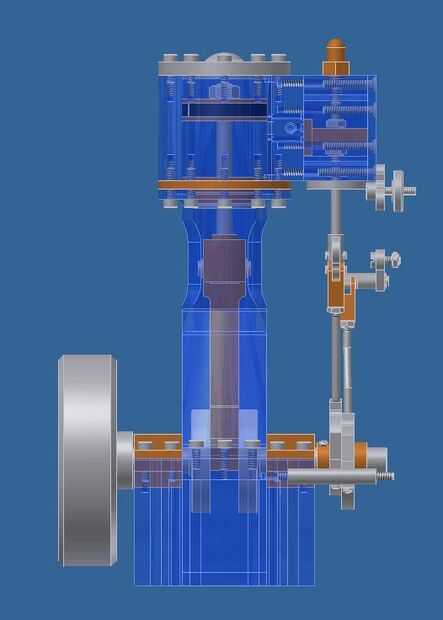

La mecánica es muy simple el pistón corre arriba y abajo con la ayuda de aire o vapor y se procede dos diferentes orificios que se abren desde el bloque vale. El bloque funciona hacia arriba y hacia abajo y esto está programado de dos ruedas centradas que ves a continuación. El sistema de palanca que se une a los dos fuera centrado, trabaja como un inversor para el motor. Cuando se pone la palanca en la parte delantera a la derecha o la izquierda que realiza un cambio en la rotación del volante.
