Pequeño Arduino CNC (5 / 9 paso)

Paso 5: Construir el eje

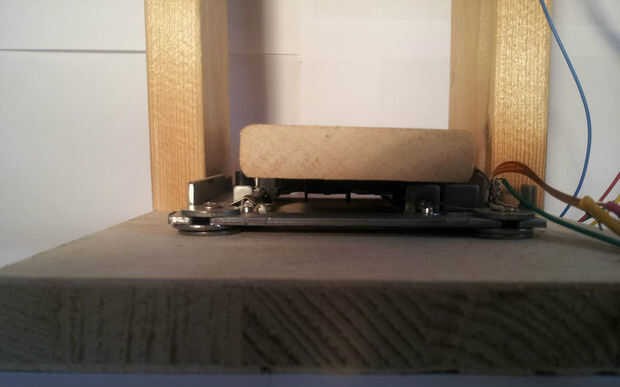

Puesto que allí no está la posibilidad de poner los tornillos en sus diapositivas, tienes que tomar un buen pegamento (usé un pegamento de dos componentes). Una plataforma de madera para la base (eje y) el eje de corte y pegue al plástico de la diapositiva.

Después de eso, pegue un pedazo de madera, que es tan amplia como su eje z, para el eje x.

Cuando el pegamento esté seco, taladre orificios en la pieza grande de madera, que está conectado a su eje. Los agujeros que coincidan con la distancia de los orificios, que están en la diapositiva del eje z.

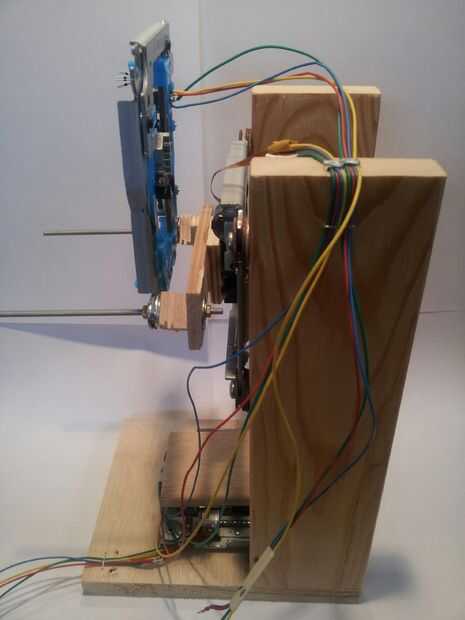

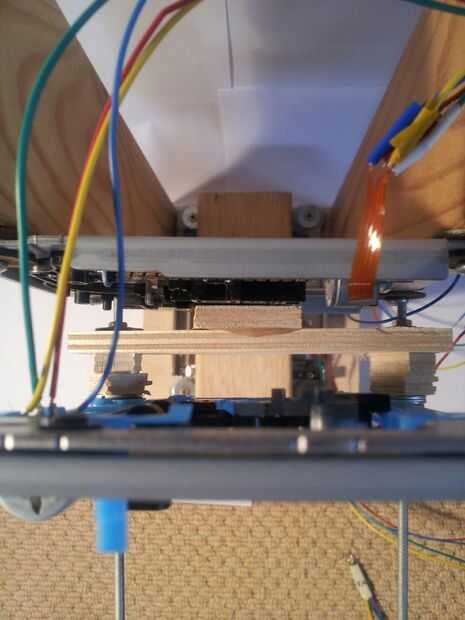

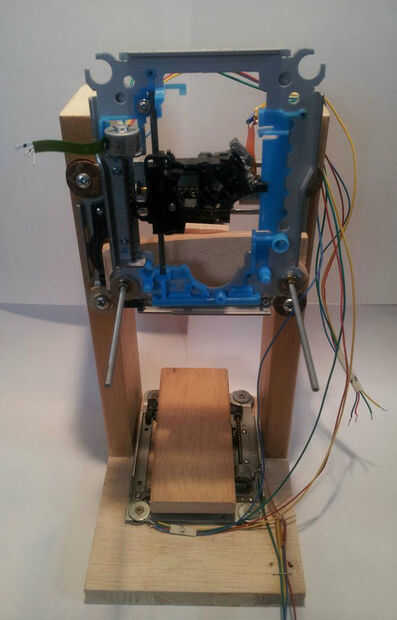

Ahora que todo está preparado, puede atornillar el eje y a la tierra y el eje x en los dos pilares. Cuando se hace esto, puede conectar el eje z a su eje. Nota: Usted necesitará los espaciadores y arandelas, porque los agujeros en las diapositivas son demasiado grandes para la mayoría de los tornillos. También debe asegurarse que las diapositivas no tengan contacto entre las plataformas y pueden moverse libremente.

Si desea puede añadir una plataforma de metal a tu base. Puede tomar el metal de una caja vieja de CD-ROM y pegamento para su plataforma (es útil disponer de una plataforma de metal, como puede mantener su PCB con imanes en vez de cinta adhesiva).
