Péndulo magnético (2 / 5 paso)

Paso 2: Cómo funciona

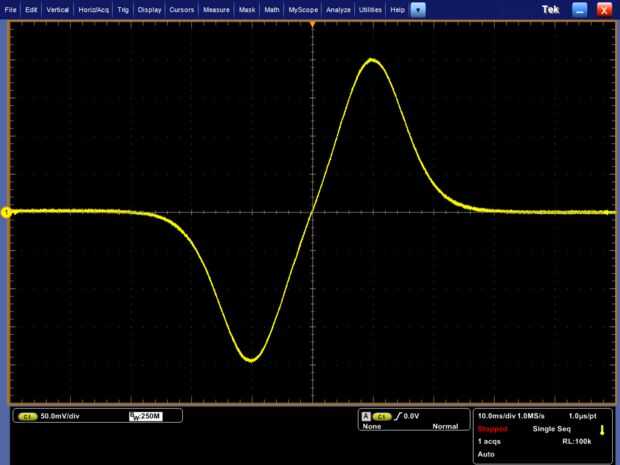

Imaginar un imán pasa sobre una bobina. Según ley de Faradey de inducción, la tensión inducida en la bobina es proporcional a la tasa de cambio del flujo magnético a través de la bobina. Sin entrar en las ecuaciones, la tensión inducida dependerá del número de vueltas en la bobina, la velocidad del imán, densidad de flujo del imán ("fuerza") como el tamaño y la forma de la bobina. El voltaje inducido será bastante mucho se parecen a la que se muestra arriba (o invertida, dependiendo de la polaridad). La parte primera, en este caso negativa, es inducida mientras el campo magnético entra en la bobina (aumentos de flujo magnético) y la parte segunda, en este caso positiva, como el campo está dejando la bobina (disminuciones de flujo magnético). Cuando el imán está justo encima de la bobina el voltaje inducido es cero, el flujo magnético es constante, ya que el imán no se viene ni va, y la tasa de cambio o derivado del campo es cero.

OK basta con la ciencia. Lo que buscamos es detectar la segunda parte de la onda justo cuando el imán pasa el centro de la bobina. Entonces, al girar la bobina en electroimán, damos el imán un empuje pequeño.
