Película Seeeduino y captura de movimiento (3 / 4 paso)

Paso 3: Programación cine

Puede utilizar una gran variedad de programadores para utilizar con el Seeeduino.  Encontré que brotes FTDI vendidos por Adafruit y Sparkfun funcionan bien, que ya tienen cabeceras hembra listos para los cables de puente o encabezados masculinos.  Si decides utilizar estos que tienes que tener un poco cuidado. Hacer primero utilizas un 3.3V breakout FTDI.  Las salidas de pin de los desbloqueos FTDI de Adafruit y Sparkfun tienen un pin extra (CTS) y las salidas de pin no coinciden con el orden de la película Seeeduino. Todavía se puede utilizar para programar, sólo asegúrese de que la tierra va a GND, VCC -> VCC, RX > TX, TX -> RX y DTR-RST

Como alternativa, puede utilizar el UartSBee, también hecha por el equipo de Seeeduino.  También se trata de un desglose FTDI con dos características de exta: sirve como un programador XBee breakout con enchufes hembra, y puede ajustar la tensión de salida con una película del interruptor (3, 3V y 5V).  Esta tabla refleja correctamente las salidas de pin de la película Seeeduino.  Si utilizas el UartSBee, asegúrese de ajustar la tensión de salida a 3, 3V.

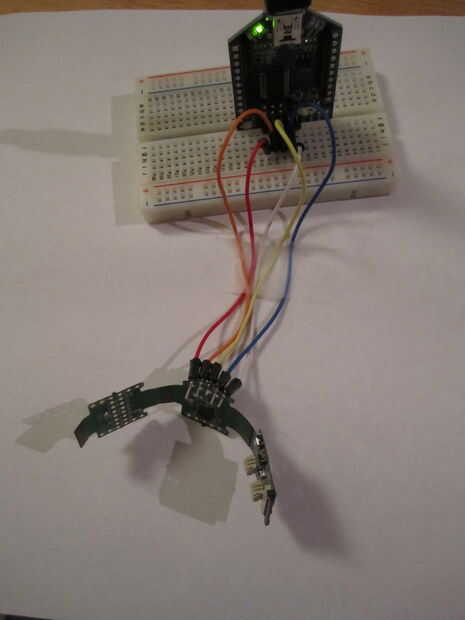

He utilizado 3.3V desbloqueos FTDI Sparkfun y la UartSBee para programar mi boards de la película y no encontró diferencias.  En primer lugar, inserte los cables en su protoboard y doble o incluso triple-Verifique que usted sabe que pins mapa.  A continuación, alinee su programador e inserte en el protoboard.   Después de haber encendido su programador, golpee el botón sleep en la película y LED la película debe parpadear! La película ya está lista para programarse.  Cargar un Arduino y tipo de Junta Arduino Pro o Pro Mini (3.3V, 8 MHz) w/ATmega168.
