Pedalera DIY USB para bucle directo (3 / 5 paso)

Paso 3: Las entrañas

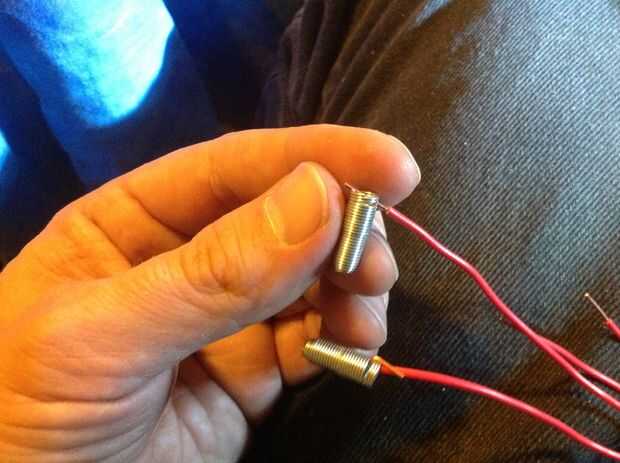

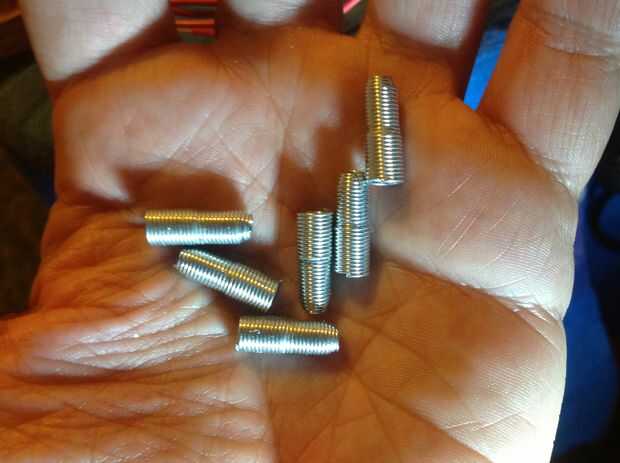

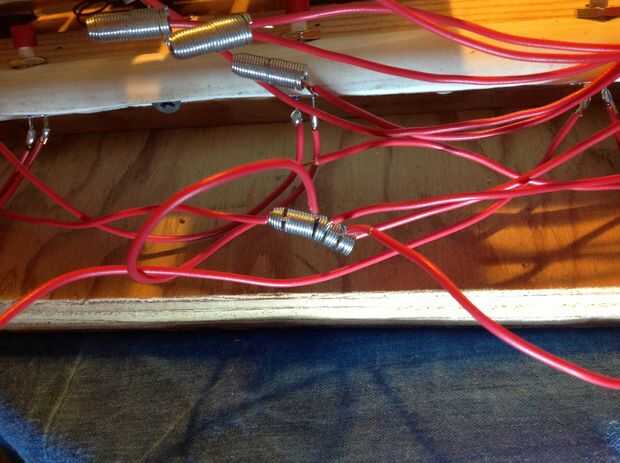

Mi objetivo inicial era hacer todos los pedales totalmente reconfigurable, así que yo (o mis hijos) podrían cambiar fácilmente alrededor de algunos cables y extremo para arriba con cinco nuevos botones de teclado. Tenía un puñado de pequeños resortes rescatados de un viejo kit de electrónica experimento que habría sido perfecto para unir asociar diferentes cables entre sí para "hacer" nuevos botones. También planea hacer plexiglás "windows" por encima de cada pedal, bajo el cual se deslice un trozo de papel con el botón o función impreso o dibujado en él. Pero como la soldadura progresó, los cables se convirtieron tan indisciplinados que abandoné reconfigurabilidad. Si yo estuviese comprando los materiales en lugar de usar lo que ya tenía, me habría ido con cable de calibre mucho más pequeño.

En cualquier caso, una vez abandonada la reconfigurabilidad, centrado en a soldar los puntos necesarios para hacer los botones específicos que adiviné que necesitaría para la operación básica. Aquí están los enlaces de teclado preconfiguradas en Mobius:
http://www.circularlabs.com/doc/v2/Starting.htm#Keyboard%20Bindings
.. .y aquí es lo que usé:
R: Presione una vez - Mobious comienza la grabación. Presione otra vez - se detiene, la reproducción de bucle de grabación comienza
Flechas: derecha, izquierda, arriba - para moverse entre pistas y los lazos dentro de pistas
U: se enmudece una pista.
Un botón que puede valer la pena añadir: F1 o F12, resetear o borrar todos los lazos. No es tan malo alcanzar y golpear la llave con la mano, pero sería bueno poder hacerlo a manos libres. ¿Tal vez sólo un botón que sale al lado? kickable todavía, pero no de tamaño completo "el pedal" necesarios.

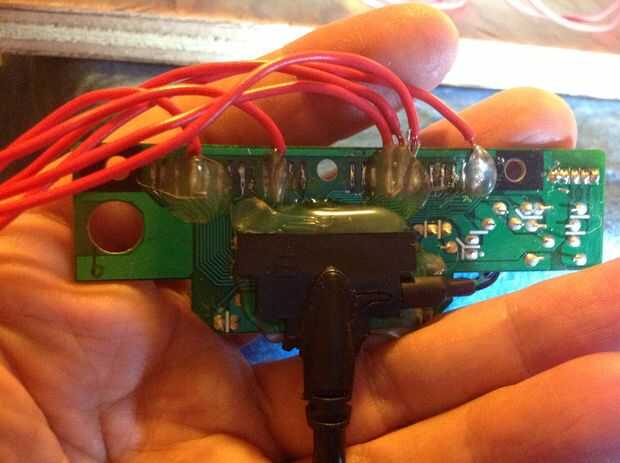

Me di cuenta de que los cables para violín con el uso de algunos de los métodos descritos en los enlaces siempre unos pasos atrás: primero determina la ubicación de la tecla deseada en las dos hojas de plástico transparente desde el teclado - cada tecla tiene una mancha circular en cada hoja, y el ordenador "ve" presionar una tecla cuando los dos círculos son smooshed juntos para hacer una conexión momentánea. Colocar un plomo de un probador de continuidad en uno de los dos botones circulares y arrastró suavemente el otro cable a través de las conexiones de soldadura en el circuito. Cuando saltó la aguja, supe que encontré que el derecho de la soldadura de punto. Repetí el proceso hasta que había encontrado todos los puntos de soldadura para cada tecla.
