Pedal de guitarra - diodo seleccionable Tube Screamer (2 / 7 paso)

Paso 2: Diseñar el circuito

Utilizamos interruptores rotativos para seleccionar entre un banco de diodos diferentes para cambiar la fase de recorte, así como interruptores para activar o desactivar otros mods.

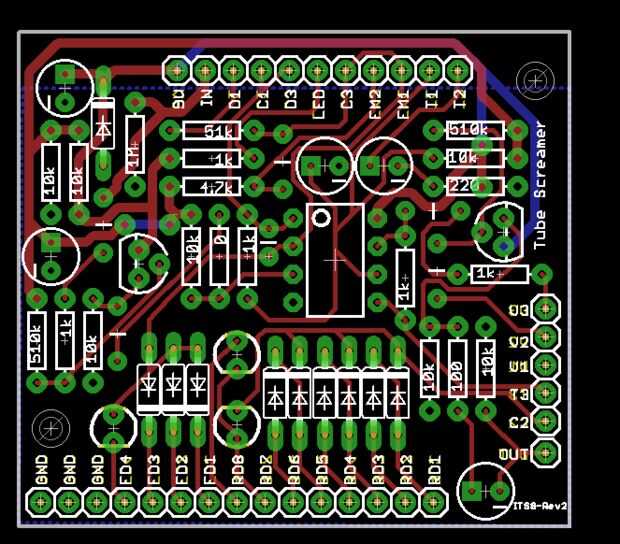

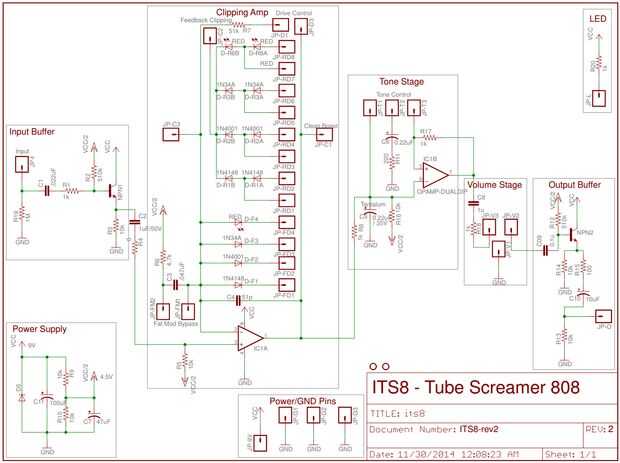

El circuito fue diseñado en Cadsoft Eagle (http://www.cadsoftusa.com/) para crear el PCB del circuito. El archivo "SCH" contiene el esquema y el "BRD" contiene el diseño.
