Paso 8: Construir el circuito
Por ahora, y construir el circuito, no se preocupe sobre el potenciómetro, interruptor rotatorio, interruptor de bypass, jacks de entrada.

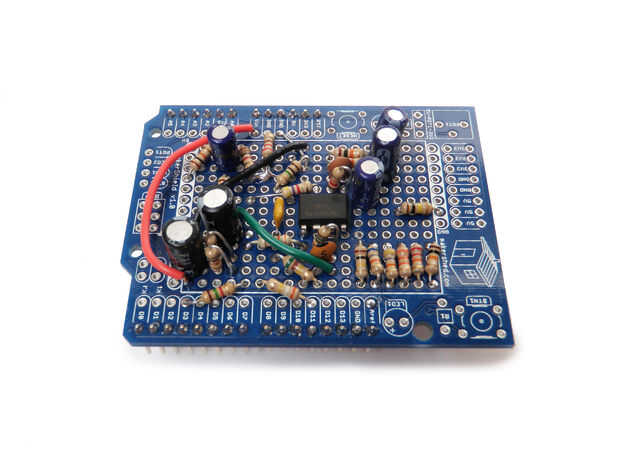

Para entender mejor lo que está haciendo, este circuito consta de algunas piezas diferentes:
Preamplificador de
El preamplificador utiliza uno de los amplificadores de dos de la op envasados el TL082. El preamplificador está impulsando tanto la señal de la guitarra a la línea nivel e invertir la señal. Cuando sale de la amp op que la señal está dividida entre la entrada de Arduino y la perilla de volumen "limpio" para el mezclador.
Entrada de Arduino
La entrada para el Arduino se ha copiado del circuito de entrada de Kyle. Básicamente es tomar la señal de audio de la guitarra y restringir a aproximadamente 1.2V, porque la tensión de aref en el Arduino se ha configurado para buscar una señal de audio en esta gama. Luego se envía la señal a pin analógico 0 en Arduino. Desde aquí, el Arduino entonces es convertir esto en una señal digital mediante su construcción en ADC. Esta es una actividad intensiva de procesador y donde la mayoría de los recursos de Arduino se están asignando.
Se puede obtener una tasa de conversión más rápida y hacer más multiprocesamiento de la señal de audio utilizando interrupciones de timer. Para aprender más sobre eso, revise esta página en Procesamiento de Audio de Arduino en tiempo real.
Arduino
El Arduino es donde todo el procesamiento de señal digital de fancy-shmancy está sucediendo. Voy a explicar un poco más sobre el código más tarde. Por ahora, en relación con el hardware, lo que necesita saber es que hay tanto 100 potenciómetro de k conectada al pin analógico 3 y un selector de 6 posiciones conectado al pin analógico 2.
El selector de 6 posiciones está funcionando de manera similar a un potenciómetro, pero en lugar de barrer a través de una resistencia, cada pin tiene una discreta resistencia asociada. Al seleccionar diferentes clavijas, se crean divisores del voltaje de diferentes valores.
Puesto que el voltaje de referencia analógica tuvo que ser reasignado para manejar la señal de audio, es importante utilizar aref como la fuente de tensión, en contraposición a los 5V estándar para el selector y el potenciómetro.
Salida de Arduino
La salida de Arduino se basa solamente libremente en el circuito de Kyle. Lo mantuve fue el enfoque ponderado pin para el Arduino a la salida de audio de 10 bits con sólo 2 pines. Me quedé con sus índices de resistencia ponderada sugerido de 1,5 K como el valor de 8 bits y 390K como el valor añadido de 2 bits (que es básicamente 1,5 K x 256). A partir de ahí había desechado el resto. Sus componentes de la etapa de salida eran innecesarios porque el audio no iba a una salida, sino a la nueva etapa de mezclador de audio.
Salida de la mezcladora
La salida de efectos desde el Arduino va a un pote de 100K conectado al amplificador op de mezclador de audio. Este bote entonces se utiliza junto con la señal limpia proveniente del otro potenciómetro de 100K para mezclar el volumen de las dos señales en el amplificador operacional.
El segundo amplificador operacional en el TL082 es mezclando las señales de audio tanto invirtiendo la señal una vez más para conseguir detrás en fase con la señal original de la guitarra. Desde aquí la señal pasa por un condensador de bloqueo de DC de 1uF y finalmente a la salida.
Interruptor de bypass
El interruptor de bypass se alterna entre el circuito de efectos y el jack de salida. En otras palabras, ya sea rutas el audio entrante el TL082 y Arduino, o se salta todo esto totalmente y envía la entrada hacia la salida sin ninguna alteración. En esencia, se pasa por alto los efectos (y por lo tanto, es un interruptor de sobrepaso).

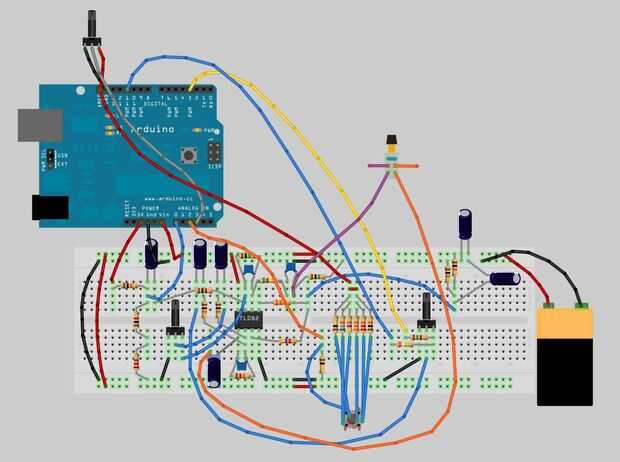

He incluido el archivo Fritzing para este circuito si quieres mirar más cerca. La vista de la placa y vista esquemática deben ser relativamente precisos. Sin embargo, el PCB no ha sido tocado y probablemente no funcionará en absoluto. Este archivo no incluye los conectores de entrada y salidos.
