Peces alimentos alimentador automático utilizando Arduino Uno (3 / 5 paso)

Paso 3: Conectar el cuerpo a ARDUINO:

Si usted está confundido en un Arduino que conectan al cuerpo, luego echar un vistazo a esta instrucción:

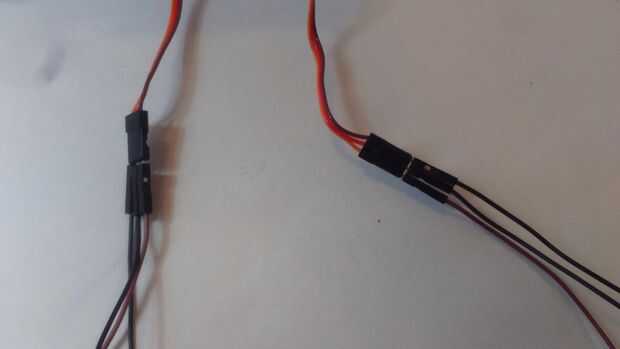

  • Primero extienda el alambre del motor servo a la placa (higo. 2) utilizando cable de extensión de servos (pero utilizado cable de puente que es alternativa) (fig. 1)
  • Conecte el cable del motor Servo de la siguiente manera

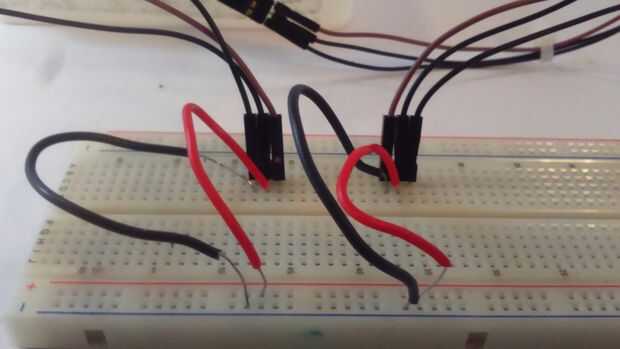

Marrón de alambre = negativo de Breadboard(fig. 3)

Cable rojo = positivo de Breadboard(fig. 4)

Cable naranja = al pin digital de Arduino (servo que contienen pan va al pin 9 y servo que contienen pescado alimentos caso va al pin 10)(fig. 4)

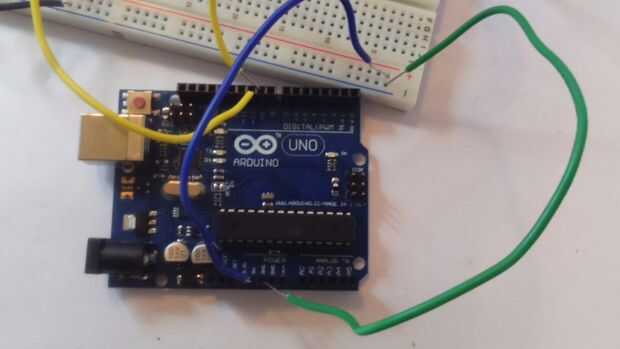

  • Conecte el negativo de la placa el conector de tierra de Arduino y positivo de la placa al pin de 5V de Arduino(fig. 5)
