PC conexión de una cámara de Game Boy

aquí está otro pasado proyecto de mina de un par de años atrás. En ese momento estaba buscando una cámara de baja resolución para procesamiento de imágenes simples de la robótica, y todo lo que tenía experiencia con era PIC (12, 16 y 18) microcontroladores. Así que realmente no llego a trabajar en el tiempo real de imágenes (no hay suficiente RAM o velocidad y no pudimos encontrar ningún SRAM adecuado alrededor de en aquel momento). Creo que va volver a visitar este proyecto utilizando mi nueva TI Stellaris Junta.

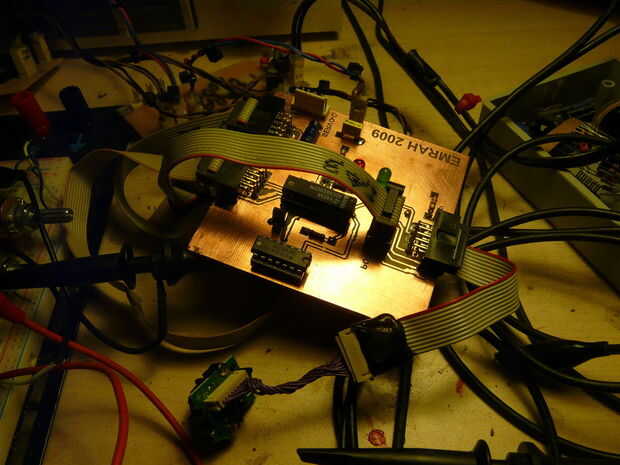

El sistema consta de una cámara de GameBoy (Mitsubishi M64282FP Sensor de la imagen con el procesamiento de la imagen de hardware), valores de un ADC de alta velocidad ADC0820 convertir pixel análogo a digital (el sensor salidas píxeles como valores analógicos 2.0V p-p), LM385-2V5 2.5V microfuerza voltaje referencia IC, un PIC18F4620 para el procesamiento de los valores digitales para enviarlas posteriormente a un PC mediante el puerto serie (o USB con un RS-232 - convertidor del USB).

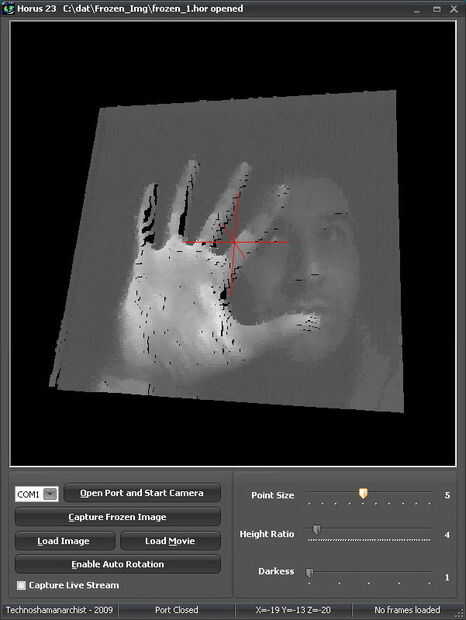

La parte de la PC del proyecto es un programa (utiliza OpenGL para mostrar la imagen recibida, la altura del cambio de píxeles según brillo efecto 3D falso = profundidad cartografía) escrito en Borland C++ Builder. Todavía tengo los programas de prueba simple escritos en el proceso (seguimiento de brillo, etc.). Todos se adjuntará.
