Patrón/duplicación de torno de madera (1 / 5 paso)

Paso 1: Planificación de las cosas

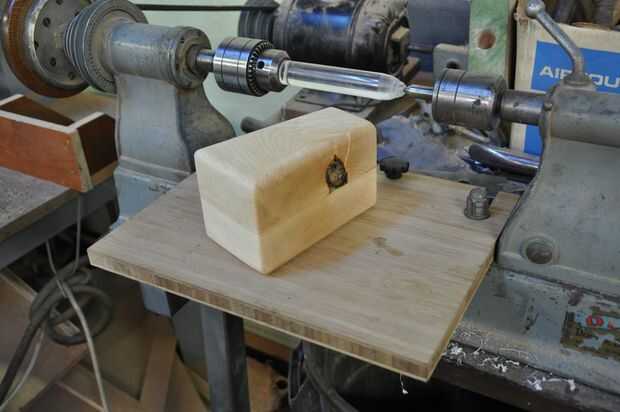

Tengo una década de 1930 Delta doble deber de torno. Es un torno de bajo costo pero altamente versátil. Uno de sus aspectos agradables es que usted puede utilizar varios pernos de sujeción de banjo, que permite bloquear por varias banjos, lunetas, o en nuestro caso, un pedazo plano de madera que servirá como nuestra superficie de trabajo. He utilizado un trozo de 3/4" Plyboo® debido a su rigidez y superficie lisa. Para fijar el torno, simplemente dos agujeros perforados, luego cortarlas en las ranuras con la Sierra de cinta vertical. Colocar la superficie de trabajo es tan simple como deslizando sobre los pernos y apriete las dos tuercas.

También instalé dos 5/16-18 t tuercas en la parte inferior de la superficie de trabajo que me daría un punto para fijar las plantillas (patrones) en el futuro. Usé una distancia de centro a centro de 4" por lo que fácilmente podría hacer una nueva plantilla que encajaría.

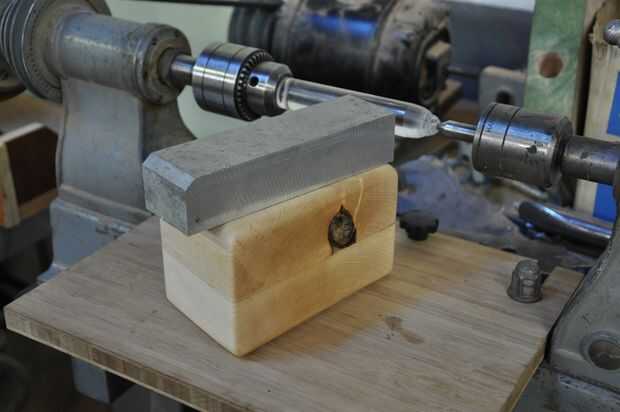

A continuación, pegan dos piezas de arce 8/4 chatarra y router/arena a Lisa. Esto debe servir como soporte de la herramienta. Necesitaba más altura para llegar a la línea central del torno, por lo que robaban de un pedazo de aluminio de chatarra.
