Paso 1: Realizar la recolección
1. elemento zumbador piezoeléctrico
2. con 1 pie de cable de audio blindado
3. un audio jack de 1/4"(que puede ser montado en el cuerpo de la guitarra)
4. una pequeña cantidad de espuma de densidad media. (un par pulgadas cuadradas)
5. soldador, soldadura, alicate, pistola de pegamento caliente y pegamento caliente
- El primer paso es diseñar y crear su recolección. El corazón de la pastilla es un elemento de zumbador piezoeléctrico. Puede encontrar estos para un par de dólares en su tienda local. (Radio Shack) A veces los paquetes zumbador piezoeléctrico no tienen tanta información sobre ellos, pero desea encontrar lo más cerca posible a la información que aparece en las "Especificaciones:" página. En otras palabras, que son bastante baratos así que ir a por uno bueno. También nota que usted no necesita un dispositivo zumbador completamente funcional... solo el elemento piezoeléctrico.
- Una palabra sobre elementos piezoeléctricos. Elementos piezoeléctricos están hechos de dos conductores separados por una capa de cristales piezoeléctricos. Cuando se aplica un voltaje a través de la capa de cristal, los cristales se tirón a un lado y empuje en el otro. Esto a su vez las curvas de las capas de metal conductor. Cuando se aplica una señal sinusoidal (audio), los conductores se empujó y tiró muy rápidamente, creando ondas de sonido. La belleza del elemento piezoeléctrico es que también se puede aplicar reverso. Si las ondas de sonido Presione y tire de los conductores, una señal eléctrica es creada y puede ser la salida a un amplificador o dispositivo de grabación. Esto es exactamente cómo usaremos el elemento piezoeléctrico zumbador en este proyecto. Se adjuntará en el interior del cuerpo de la guitarra, y como el cuerpo vibra, el sonido se convertirá en una señal eléctrica por el elemento de zumbador piezoeléctrico.
- Ahora que tenga el zumbador Piezo, necesita romper abierto y conseguir el elemento piezoeléctrico. Tenga cuidado de no lastimar el dispositivo metálico dentro. El elemento de flexión puede provocar que romper o perder parte de su sensibilidad.
- Ahora estás listo para soldar entre sí el dispositivo. Pele los extremos del cable de audio apantallado. En un extremo Conecte el cable de señal al centro del elemento piezoeléctrico y la tierra/protección a la superficie de metal y latón del elemento piezoeléctrico. En el otro extremo de los cables blindados, conecte el cable de señal a la ficha de señal en el conector de audio de 1/4" y conectar el blindaje a la ficha de la planta.
- Hemos encontrado que un pequeño trozo de espuma de mediana densidad mejora el rendimiento de la pastilla sobre un gran número de frecuencias. (Si estás familiarizado con el circuito, no dude en experimentar con combinaciones de condensadores y resistencias para cortar las frecuencias no deseadas) Cortar un trozo de espuma del mismo tamaño de su elemento piezoeléctrico y aproximadamente 3/8" de altura. Coloque una gota de pegamento caliente en la parte posterior del elemento piezoeléctrico (donde los cables se conectan) y presione luego la espuma hasta que el pegamento se refresca.

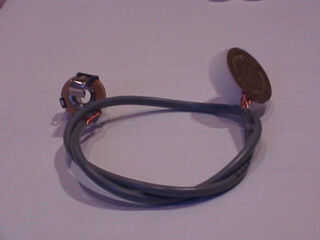

- Su dispositivo de la recolección de piezo ahora debería estar listo para instalar. Puede que desee asegurarse de que está trabajando por conectarlo a un amplificador y golpeando ligeramente sobre él.
