Paso 6: Prepare Menorah controlador protoboard

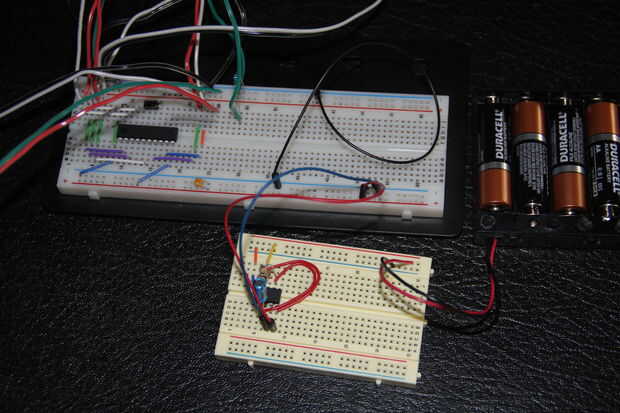

Para administrar las nueve llamas de la menorá, decidí usar la menorá LED Deluxe disponible desde el sitio web EvilMadScientist.com. Por supuesto las velas se encienden para arriba en el orden correcto de la tradicional: el centro llama shamash se enciende primero la vela de la derecha se enciende durante 1 día, cada día sucesivos se añade a la izquierda e iluminado de izquierda a derecha. El kit de bajo costo (aprox. $15) viene en regular o protoboard estilo. Ambos estilos están en la foto superior.
La menorá de lata de tarta utiliza el estilo de la protoboard. Básicamente es un chip de ATiny2313 preprogramados (acceso libre). Presionando el pulsador avanza la menorá manualmente hasta el día siguiente (enciende otra llama de la vela). También apagar el poder avanza la menorá un día. Manteniendo pulsado el botón de empuje para acerca de 2 segundos le da al usuario cuatro estilos de luz de la vela:
- Parpadeo luz - tenue
- Luz parpadeante-brillante
- Constante luz - dim
- Constante luz - brillante
He insertado a un temporizador 555 en el segundo 20 50/50% ciclo de encendido-apagado para crear un espectáculo de luces de la menorá, avanzando un día cada 20 segundos o menos. Mi circuito temporizador es un IC de baja potencia 555 de Radio Shack con resistencias de 1M y de 1K ohmios y un condensador de 22uF.
Estoy alimentando con 4xAA pilas en un soporte de batería de Radio Shack. Mi criterio de diseño para seguridad es que el ladrón de luz del LED debe ser frío - no calor generado. Por lo tanto estoy recomendando que cada llama de la vela debe tener una resistencia de 200 ohm en el circuito de LED (resistencias de 9 x 200 ohmios). Uso de la función de parpadea, 555 temporizador y sensor de luz ambiental regulación todo enfriar el ladrón luz LEDs porque los LED no brillan lleno-hacia fuera.
Tenga en cuenta que los sensores de luz ambiental parecen proporcionar > resistencia de 500 ohmios incluso en la condición más brillante de las lámparas de GE (constante color blanco).
Curiosamente, la potencia de salida de la viruta de ATiny2313 parece ser pequeños pulsos (PWM). Así, las llamas de la menorá de LED nunca dim completamente incluso cuando el espectáculo de luz de iTwinkle de GE se oscurece totalmente. Así tenemos las llamas de la vela eterna (suponiendo que el usuario reemplaza las pilas!).
