Paso 3: Construir el circuito

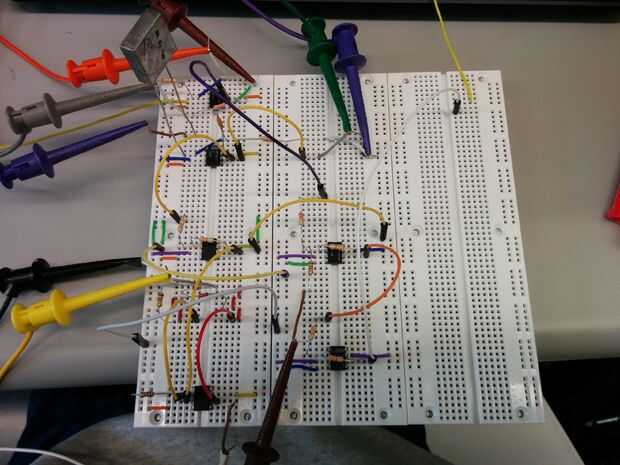

Si usted está buscando sólo para montar este circuito en un protoboard, esto es una prueba bastante sencilla. Probablemente más útil para usted será un diagrama de la fuente de alimentación y el cableado en nuestro tiro triple, interruptor bipolar. Estos no son sin duda la mejor de las imágenes, para lo cual pido disculpas, así que Permítanme explicar.

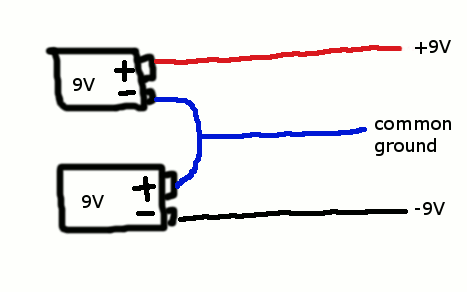

Para nuestra alimentación excesivamente simple: conectamos el borne positivo de una batería con el borne negativo de la otra. Esta conexión forma una masa común para nuestro circuito, por lo que no se olvide de conectar a los sitios relevantes en los circuitos amplificadores operacionales, así como a los terminales de tierra de de ambos jacks de 1/4". No olvides que 1/4" conectores también necesitan estar conectado a tierra! El sobrante positivo terminal y negativo terminal son su ~ + 9V y - 9V fuentes respectivamente, que fuerza de voluntad los op-amps. Si usted está planeando sobre el uso de un interruptor para activar el circuito de encendido/apagado o activar un puente, estad atentos para el siguiente párrafo. (Por otra parte, si nuestra fuente de alimentación extremadamente sospechoso le desagrada, o desea usar solamente una pila de 9V solo, venden poco bipolar fuente de virutas de la energía en línea que proporcionarán + 9V y - 9V con una sola batería de 9V.

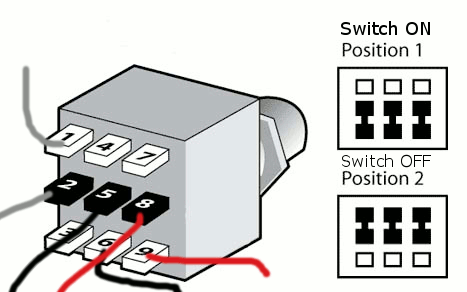

Para el nuestro interruptor de bypass: el interruptor activa la señal para el circuito de puente completo y alimenta nuestro circuito o no. En nuestro estado OFF, queremos que las pilas se desconectarán, pero queremos la parte de by-pass para conectarse. Como alternativa, en nuestro estado ON, queremos que las baterías para conectarse y el puente para desconectar. Así que en nuestra imagen de ejemplo anterior, la parte de derivación del circuito de los cables gris, es decir, los terminales de entrada de ambos jacks de 1/4", está conectada a los terminales 1 y 2. Los + 9V y - 9V fuentes (rojo y negro los cables respectivamente) de las pilas se conectan a 5 y 8. Cuando el interruptor está encendido, corre a través de 6 y 9 respectivamente, que luego el alambre, respectivamente, a la Vcc + y Vcc-terminales de tu amp op.
Pero es suficiente respeto. Vamos a hablar brevemente más allá de la protoboard.

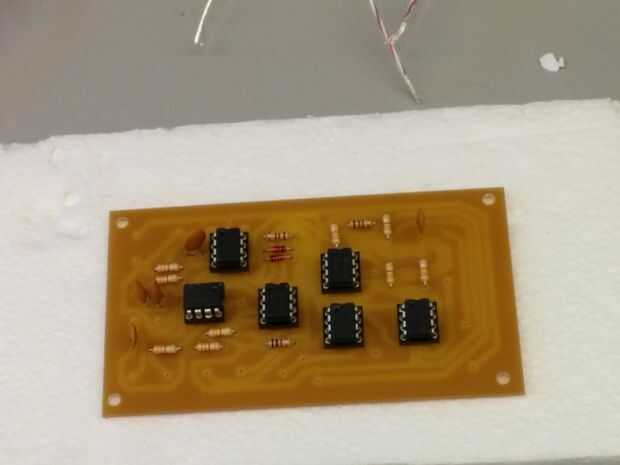

Si usted está buscando para construir su circuito en formato pequeño y ponerlo en una caja de lujo (o no tan lujo) efectos, usted va buscando este circuito en forma de circuito impreso (PWB) y tal vez hacer un poco ingeniería casera. En beneficio de aquellos que puedan estar familiarizados con este proceso, se trata de generar un diseño esquemático y tablero y luego generar archivos de perforación para un PCB de fresadora y sea puesta en marcha una empresa para hacerlo, o encontrar uno en su taller de electrónica más cercana y hacerlo usted mismo.
Hemos utilizado la versión gratuita del software EAGLE, desarrollado por CadSoft para hacer nuestros esquemas, que está disponible en línea aquí:
http://www.Cadsoftusa.com/download-Eagle/
Si es posible, te recomiendo imprimir una tabla con al menos dos capas. A cortar en el tamaño, y con todos los amplificadores operacionales para ocuparse, ahorrará de tener que lidiar con un montón de cables de puente.

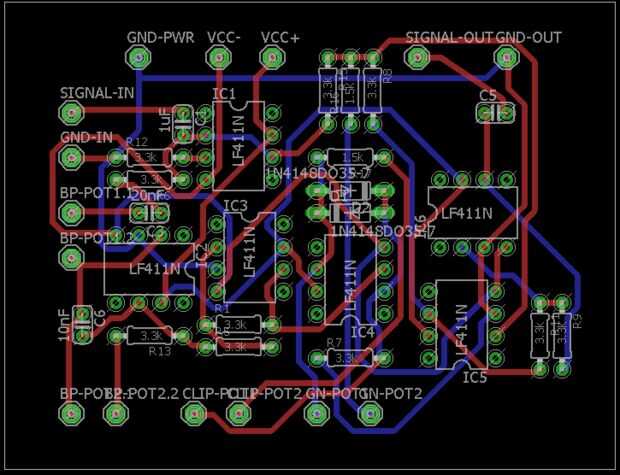

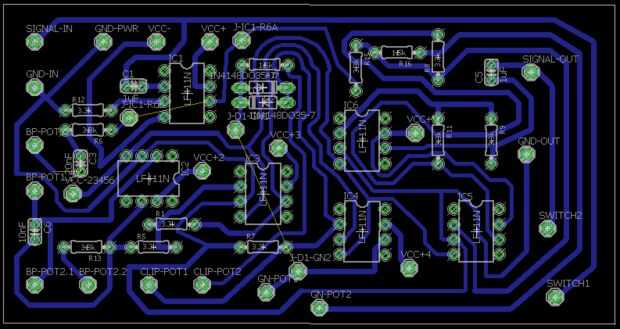

Pero si esto es factible para usted, y le pegan con una tabla de una sola capa como nosotros, solo tendrás que lidiar con soldadura en un gran número de cables de puente. Si utilizas nuestros esquemas, de todas formas. Si usted encontrar una mejor manera de hacer esto, vaya para él. Y nos dejó saber. Pero he unido también esquemas y archivos de la Junta para una versión de una sola capa del PWB abajo. Como antes he implícita, son inferiores a las óptimas, pero que va a trabajar en una pizca. Probablemente. Algunas cosas importantes a destacar son que, aunque águila sólo muestra las conexiones que faltan entre las pastillas etiquetadas J-D1-GN1, GN2-D1-J y J-IC1-R6A con J-IC1-R6B, todas las teclas etiquetadas VCC deben también manualmente conectarse. Por lo que, si utilizas nuestros esquemas, usted necesitará usar cables de puente para conectar manualmente las siguientes teclas:
J-D1-GN1 a J-D1-GN2
- J-IC1-R6A a J-IC1-R6B
- VCC- VCC-23456
- VCC + y VCC + 2, VCC + 3, VCC + 4, VCC + 56
Por último, con respecto a poner el circuito en una caja de lujo. Al principio teníamos la idea de que el bote de paso de banda dual asociado sería ajustable a la manera de un pedal de wah-wah, tal que el guitarrista sería capaz de ajustar sobre la marcha, la gama de frecuencia del paso de banda. Nuestras habilidades de ingeniería no son de tabaco para desarrollar este mecanismo en tiempo y forma, terminamos comprando este kit. Mientras puedes echar un vistazo por ti mismo en lo bonita que es la placa base en la primera página de este proyecto de Instructables, nos sentimos obligados a advertirle de sus deficiencias/incompatibilidades con nuestro diseño de:
- Este kit sólo funcionará si tu olla pertinente (uno que se ajustará con el balanceo-pedal, bote de paso banda dual asociado en nuestro diseño) tiene ranuras, o ya tiene un engranaje.
- Este kit sólo funcionará bien si tu olla relevante es relativamente fácil hacer.
- Este kit sólo funcionará si tu olla relevante es ~ < 3" altura incluyendo el eje, y ~ < 1.5" alto sin el eje.
Como usted puede sospechar, este kit no lo aprecian realmente nuestro asociado doble 100k, potenciometro de 100 k. Pobrecita. Pero si sólo quieres poner este circuito en una caja, sin las piezas móviles, este tipo de dificultades probablemente no la plaga te. En este caso, la única recomendación que tengo es que si usted tiene problemas significativos con ruido en el circuito, podría hacer la diferencia para proteger electromagnéticamente su recinto. Es decir, si su caja de lujo está hecho de un metal conductor, conectan la base común de su circuito. Si su caja es de un material no conductor, puede utilizar alguna cinta de cobre (esto ayuda a tener las cosas con adhesivo conductivo) y envuelve el interior de su caja, del mismo modo que conecte a la tierra común.
Pero además de la inhalación de humos de soldadura, que es sobre todo a la construcción de nuestro supuesto "dinámica Bandpass y recorte Pedal de efectos". Le deseamos la mejor de las suertes. Sus empalmes de la soldadura no puede frío.
