Partícula fotón - Tutorial de Sensor Digital de luz ambiental BH1715 (3 / 4 paso)

Paso 3: código:

El código de partículas BH1715 se puede descargar desde nuestro repositorio de github-ControlEverythingCommunity

Aquí está el enlace para el mismo:

https://github.com/ControlEverythingCommunity/BH17...

La hoja de datos de BH1715 se puede encontrar aquí:

https://S3.amazonaws.com/controleverything.Media/c...

Hemos utilizado dos bibliotecas para el código de la partícula, que son application.h y spark_wiring_i2c.h. Biblioteca de Spark_wiring_i2c es necesaria para facilitar la comunicación I2C con el sensor.

También puede copiar el código desde aquí, se da como sigue:

Distribuido con una licencia de libre albedrío.

Se usa cualquier forma desea, beneficio o libre, siempre cabe en las licencias de sus obras anexas.

BH1715

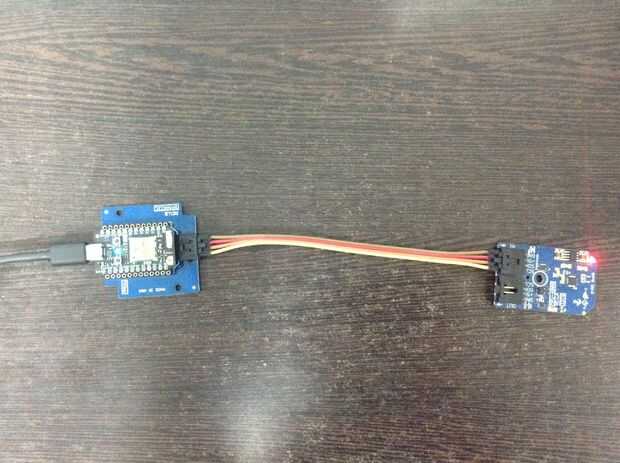

Este código está diseñado para trabajar con el módulo de Mini de I2C BH1715_I2CS de ControlEverything.com.

https://www.controleverything.com/content/Light?s...

#include < application.h >

#include < spark_wiring_i2c.h >

Dirección I2C BH1715 es 0x23(35)

#define Addr 0x23

luminancia de int = 0;

void setup()

{

Establecer variable

Particle.variable("i2cdevice","BH1715");

Particle.variable("Luminance",Luminance);

Inicializar la comunicación I2C como maestro

Wire.Begin();

Inicializar la comunicación serial, juego velocidad en baudios = 9600

Serial.Begin(9600);

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Enviar energía de comando

Wire.Write(0x01);

Detener la transmisión I2C

Wire.endTransmission();

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Envíe el comando de medición continua

Wire.Write(0x10);

Detener la transmisión I2C

Wire.endTransmission();

Delay(300);

}

void loop()

{

unsigned int datos [2];

Solicitud de 2 bytes de datos

Wire.requestFrom (Addr, 2);

Lee 2 bytes de datos

ALS msb, lsb de ALS

if(Wire.Available()==2)

{

datos [0] = Wire.read();

datos [1] = Wire.read();

}

Delay(300);

Convertir los datos

luminancia = ((datos [0] & 0xFF) * 256 + (datos [1] & 0xFF)) / 1,20;

Datos de salida al tablero

Particle.Publish ("luminancia luz ambiente:", String(luminance));

}
