Partícula fotón - Tutorial de Sensor de temperatura TCN75A (3 / 4 paso)

Paso 3: código:

El código de partículas TCN75A se puede descargar desde nuestro repositorio de github-ControlEverythingCommunity

Aquí está el enlace para el mismo:

https://github.com/ControlEverythingCommunity/TCN7...

La hoja de datos de TCN75A se puede encontrar aquí:

https://S3.amazonaws.com/controleverything.Media/c...

Hemos utilizado dos bibliotecas para el código de la partícula, que son application.h y spark_wiring_i2c.h. Biblioteca de Spark_wiring_i2c es necesaria para facilitar la comunicación I2C con el sensor.

También puede copiar el código desde aquí, se da como sigue:

Distribuido con una licencia de libre albedrío.

Se usa cualquier forma desea, beneficio o libre, siempre cabe en las licencias de sus obras anexas.

TCN75A

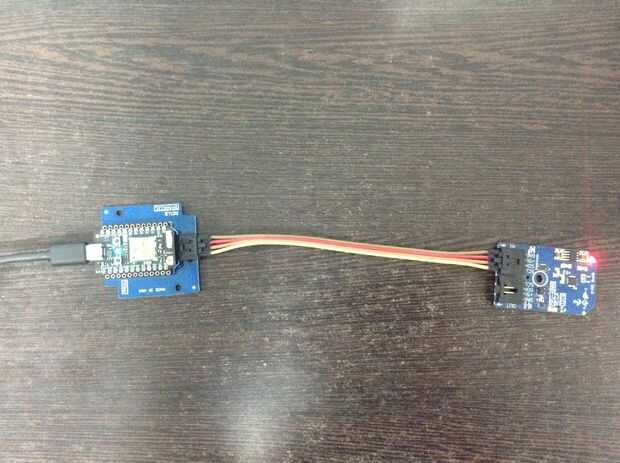

Este código está diseñado para trabajar con el módulo de Mini de I2C TCN75A_I2CS de ControlEverything.com.

https://www.controleverything.com/content/tempera...

#include < application.h >

#include < spark_wiring_i2c.h >

Dirección I2C TCN75A es 0x48(72)

#define Addr 0x48

flotador cTemp = 0.0, fTemp = 0.0;

int temp = 0;

void setup()

{

Establecer variable

Particle.variable ("i2cdevice", "TCN75A");

Particle.variable ("cTemp", cTemp);

Inicializar la comunicación I2C como maestro

Wire.Begin();

Inicializar la comunicación serial, juego velocidad en baudios = 9600

Serial.Begin(9600);

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Registro de configuración seleccione

Wire.Write(0x01);

resolución del ADC de 12 bits

Wire.Write(0x60);

Detener la transmisión I2C

Wire.endTransmission();

Delay(300);

}

void loop()

{

unsigned int datos [2];

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Registro de datos Seleccione

Wire.Write(0x00);

Detener la transmisión I2C

Wire.endTransmission();

Solicitud de 2 bytes de datos

Wire.requestFrom (Addr, 2);

Lee 2 bytes de datos

Temp msb, lsb temp

Si (Wire.available() == 2)

{

datos [0] = Wire.read();

datos [1] = Wire.read();

}

Convertir los datos en 12 bits

Temp = (((datos [0] * 256) + (datos [1] & 0xF0)) / 16);

if(Temp > 2047)

{

Temp = 4096;

}

cTemp = temp * 0.0625;

fTemp = (cTemp * 1.8) + 32;

Datos de salida al tablero

Particle.Publish ("temperatura en grados Celsius:", String(cTemp));

Particle.Publish ("temperatura en grados Fahrenheit:", String(fTemp));

Delay(1000);

}
