Partícula fotón - Tutorial de Sensor de temperatura MCP9803 (3 / 4 paso)

Paso 3: código:

El código de partículas MCP9803 se puede descargar desde nuestro repositorio de github-ControlEverythingCommunity

Aquí está el enlace para el mismo:

https://github.com/ControlEverythingCommunity/MCP9...

La hoja de datos de MCP9803 se puede encontrar aquí:

https://S3.amazonaws.com/controleverything.Media/c...

Hemos utilizado dos bibliotecas para el código de la partícula, que son application.h y spark_wiring_i2c.h. Biblioteca de Spark_wiring_i2c es necesaria para facilitar la comunicación I2C con el sensor.

También puede copiar el código desde aquí, se da como sigue:

Distribuido con una licencia de libre albedrío.

Se usa cualquier forma desea, beneficio o libre, siempre cabe en las licencias de sus obras anexas.

MCP9803

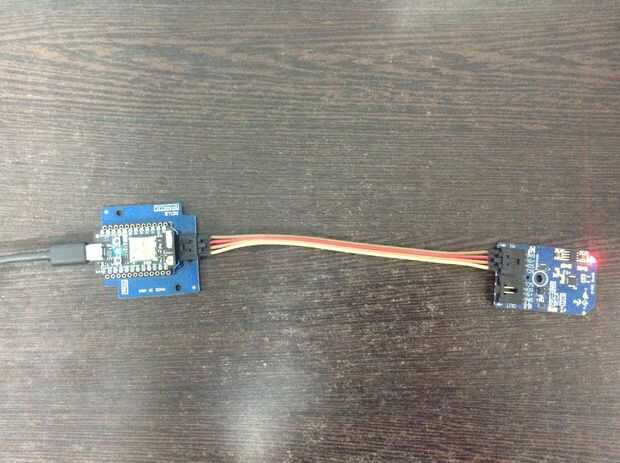

Este código está diseñado para trabajar con el módulo de Mini de I2C MCP9803_I2CS de ControlEverything.com.

https://www.controleverything.com/content/tempera...

#include < application.h >

#include < spark_wiring_i2c.h >

Dirección I2C MCP9803 es 0x48(72)

#define Addr 0x48

flotador cTemp = 0, fTemp = 0;

void setup()

{

Establecer variable

Particle.variable ("i2cdevice", "MCP9803");

Particle.variable ("cTemp", cTemp);

Inicializar la comunicación I2C como maestro

Wire.Begin();

Inicializar la comunicación Serial, juego velocidad en baudios = 9600

Serial.Begin(9600);

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Registro de configuración seleccione

Wire.Write(0x01);

Modo de conversión continua, Power-up por defecto

Wire.Write(0x60);

Detener la transmisión I2C

Wire.endTransmission();

Delay(300);

}

void loop()

{

unsigned int datos [2];

Inicia la comunicación I2C

Wire.beginTransmission(Addr);

Registro de datos Seleccione

Wire.Write(0x00);

Detener la transmisión I2C

Wire.endTransmission();

Solicitud de 2 bytes de datos

Wire.requestFrom (Addr, 2);

Lee 2 bytes de datos

Temp msb, lsb temp

if(Wire.Available() == 2)

{

datos [0] = Wire.read();

datos [1] = Wire.read();

}

Convertir los datos en 12 bits

int temp = ((datos [0] * 256) + data[1]) / 16.0;

if(Temp > 2047)

{

Temp = 4096;

}

cTemp = temp * 0.0625;

fTemp = cTemp * 1.8 + 32;

Salida de datos monitor serial

Particle.Publish ("temperatura en grados Celsius:", String(cTemp));

Particle.Publish ("temperatura en grados Fahrenheit:", String(fTemp));

Delay(500);

}
