Partícula fotón - seguimiento Sensor Tutorial de movimiento de 6 ejes de MPU-6000 (3 / 4 paso)

Paso 3: código:

El código de la partícula para MPU-6000 puede descargarse desde el repositorio de github-ControlEverythingCommunity

Aquí está el enlace para el mismo:

https://github.com/ControlEverythingCommunity/MPU-...

Aquí encontrará la hoja de datos del MPU-6000:

https://S3.amazonaws.com/controleverything.Media/c...

Hemos utilizado dos bibliotecas para el código de la partícula, que son application.h y spark_wiring_i2c.h. Biblioteca de Spark_wiring_i2c es necesaria para facilitar la comunicación I2C con el sensor.

También puede copiar el código desde aquí, se da como sigue:

Distribuido con una licencia de libre albedrío.

Se usa cualquier forma desea, beneficio o libre, siempre cabe en las licencias de sus obras anexas.

MPU-6000

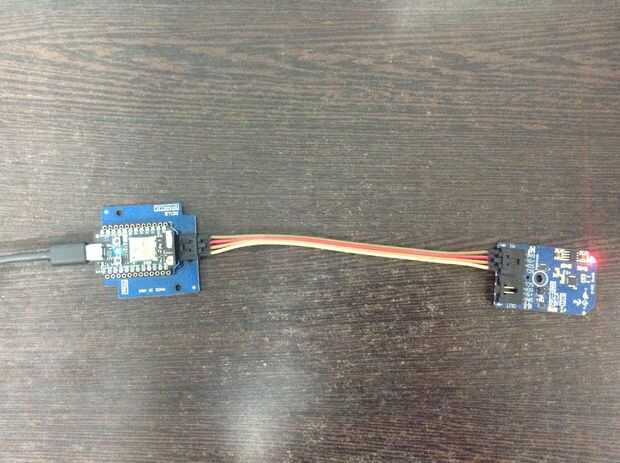

Este código está diseñado para trabajar con el módulo de Mini de I2C MPU-6000_I2CS de ControlEverything.com.

https://www.controleverything.com/content/Accelor...

#include < application.h >

#include < spark_wiring_i2c.h >

MPU-6000 I2C dirección es 0x68(104)

#define Addr 0x68

int xGyro = 0, yGyro = 0, zGyro = 0, xAccl = 0, yAccl = 0, zAccl = 0;

void setup()

{

Establecer variable

Particle.variable ("i2cdevice", "MPU-6000");

Particle.variable ("xAccl", xAccl);

Particle.variable ("yAccl", yAccl);

Particle.variable ("zAccl", zAccl);

Particle.variable ("xGyro", xGyro);

Particle.variable ("yGyro", yGyro);

Particle.variable ("zGyro", zGyro);

Inicializar la comunicación I2C como maestro

Wire.Begin();

Inicializar la comunicación serial, juego velocidad en baudios = 9600

Serial.Begin(9600);

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Registro de configuración seleccione giroscopio

Wire.Write(0x1b);

Rango de la escala completa = 2000 dps

Wire.Write(0x18);

Detener la transmisión I2C

Wire.endTransmission();

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Registro de configuración de acelerómetro Select

Wire.Write(0x1C);

Rango de la escala completa = +-16g

Wire.Write(0x18);

Detener la transmisión I2C

Wire.endTransmission();

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Administración de energía seleccione registrarse

Wire.Write(0x6B);

PLL con referencia xGyro

Wire.Write(0x01);

Detener la transmisión I2C

Wire.endTransmission();

Delay(300);

}

void loop()

{

unsigned int datos [6];

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Registro de datos Seleccione

Wire.Write(0x3b);

Detener la transmisión I2C

Wire.endTransmission();

Solicitud de 6 bytes de datos

Wire.requestFrom (Addr, 6);

Leer 6 bytes de datos

Si (Wire.available() == 6)

{

datos [0] = Wire.read();

datos [1] = Wire.read();

datos [2] = Wire.read();

datos [3] = Wire.read();

datos [4] = Wire.read();

datos [5] = Wire.read();

}

Delay(800);

Convertir los datos

xAccl = ((datos [1] * 256) + data[0]);

Si (xAccl > 32767)

{

xAccl-= 65536;

}

yAccl = ((datos [3] * 256) + data[2]);

Si (yAccl > 32767)

{

yAccl-= 65536;

}

zAccl = ((datos [5] * 256) + data[4]);

Si (zAccl > 32767)

{

zAccl-= 65536;

}

Delay(800);

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Registro de datos Seleccione

Wire.Write(0X43);

Detener la transmisión I2C

Wire.endTransmission();

Solicitud de 6 bytes de datos

Wire.requestFrom (Addr, 6);

Leer 6 bytes de datos

Si (Wire.available() == 6)

{

datos [0] = Wire.read();

datos [1] = Wire.read();

datos [2] = Wire.read();

datos [3] = Wire.read();

datos [4] = Wire.read();

datos [5] = Wire.read();

}

Delay(800);

Convertir los datos

xGyro = ((datos [1] * 256) + data[0]);

Si (xGyro > 32767)

{

xGyro-= 65536;

}

yGyro = ((datos [3] * 256) + data[2]);

Si (yGyro > 32767)

{

yGyro-= 65536;

}

zGyro = ((datos [5] * 256) + data[4]);

Si (zGyro > 32767)

{

zGyro-= 65536;

}

Delay(800);

Datos de salida al tablero

Particle.Publish ("aceleración en el eje x:", String(xAccl));

Particle.Publish ("aceleración en el eje:", String(yAccl));

Particle.Publish ("aceleración en el eje z:", String(zAccl));

Delay(1000);

Particle.Publish ("eje de rotación:", String(xGyro));

Particle.Publish ("eje de rotación:", String(yGyro));

Particle.Publish ("eje de rotación:", String(zGyro));

Delay(1000);

}
