Partícula fotón - HDC1000 temperatura Sensor Tutorial (3 / 4 paso)

Paso 3: código:

El código de la partícula para HDC1000 puede descargarse desde el repositorio de github-ControlEverythingCommunity

Aquí está el enlace para el mismo:

https://github.com/ControlEverythingCommunity/HDC1...

La hoja de datos de HDC1000 puede encontrarse aquí:

http://www.ti.com.CN/CN/Lit/DS/symlink/hdc1000.pdf

Hemos utilizado dos bibliotecas para el código de la partícula, que son application.h y spark_wiring_i2c.h. Biblioteca de Spark_wiring_i2c es necesaria para facilitar la comunicación I2C con el sensor.

También puede copiar el código desde aquí, se da como sigue:

Distribuido con una licencia de libre albedrío.

Se usa cualquier forma desea, beneficio o libre, siempre cabe en las licencias de sus obras anexas.

HDC1000

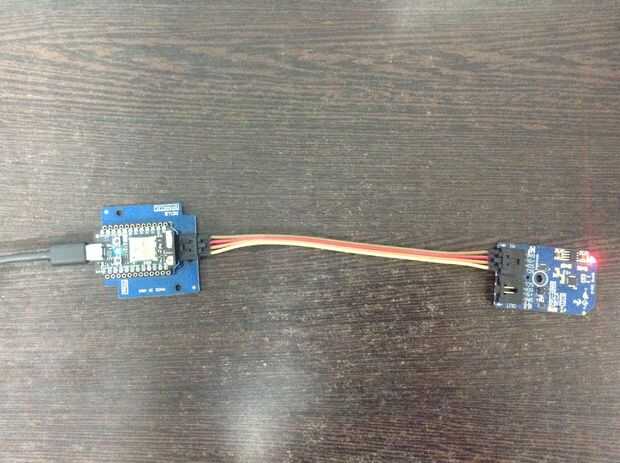

Este código está diseñado para trabajar con el módulo de Mini de I2C HDC1000_I2CS de ControlEverything.com.

https://www.controleverything.com/content/tempera...

#include < application.h >

#include < spark_wiring_i2c.h >

Dirección I2C HDC1000 es 0x40(64)

#define Addr 0 x 40

flotador cTemp = 0.0, fTemp = 0.0, humedad = 0.0;

int temp = 0, zumbido = 0;

void setup()

{

Establecer variable

Particle.variable ("i2cdevice", "HDC1000");

Particle.variable ("humedad", humedad);

Particle.variable ("cTemp", cTemp);

Inicializar la comunicación I2C

Wire.Begin();

Inicializar la comunicación Serial, juego velocidad en baudios = 9600

Serial.Begin(9600);

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Registro de configuración seleccione

Wire.Write(0x02);

Temperatura, humedad permitido, resolultion = 14 bits, calentador de

Wire.Write(0x30);

Detener la transmisión I2C

Wire.endTransmission();

Delay(300);

}

void loop()

{

unsigned int datos [2];

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Envíe el comando de medición de temperatura

Wire.Write(0x00);

Detener la transmisión I2C

Wire.endTransmission();

Delay(500);

Solicitud de 2 bytes de datos

Wire.requestFrom (Addr, 2);

Lee 2 bytes de datos

Temp msb, lsb temp

Si (Wire.available() == 2)

{

datos [0] = Wire.read();

datos [1] = Wire.read();

}

Convertir los datos

Temp = ((datos [0] * 256) + data[1]);

cTemp = (temp / 65536.0) * 165.0-40;

fTemp = cTemp * 1.8 + 32;

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Enviar el comando de medición de humedad

Wire.Write(0x01);

Detener la transmisión I2C

Wire.endTransmission();

Delay(500);

Solicitud de 2 bytes de datos

Wire.requestFrom (Addr, 2);

Lee 2 bytes de datos

Temp msb, lsb temp

Si (Wire.available() == 2)

{

datos [0] = Wire.read();

datos [1] = Wire.read();

}

Convertir los datos

Hum = ((datos [0] * 256) + data[1]);

humedad = (hum / 65536.0) * 100.0;

Datos de salida al tablero

Particle.Publish ("humedad relativa:", String(humidity));

Particle.Publish ("temperatura en grados Celsius:", String(cTemp));

Particle.Publish ("temperatura en grados Fahrenheit:", String(fTemp));

Delay(1000);

}
