Parte 2 openHAB MQTT fácil y ESP - construyen su propio nodo DIY (5 / 6 paso)

Paso 5: Configuración OpenHAB gui

\OpenHAB\configurations\items

Your.items (archivo)

Consulte aquí para más información https://github.com/openhab/openhab/wiki/Explanation-of-items

 Group chart_outdoor_fr_tempGroup chart_outdoor_fr_hum Group all Group outdoor Group esp Group temp Group chart_all_temp Group chart_all_temp Group contacts Number period_outdoor_fr_temp "Front Porch Temperature Period" Number period_outdoor_fr_hum "Front Porch Humidity Period" Number esp_outdoor_fr_temp "Front Porch Temperature[%.0f °F]" <temp_icon> (all,outdoor,esp,temp,chart_outdoor_fr_temp,chart_all_temp) {mqtt="<[mymosquitto:/frontdoor/dht/temperature:state:default]"} Number esp_outdoor_fr_hum "Front Porch Humidity[%.0f %%]" <hum_icon> (all,outdoor,esp,hum,chart_outdoor_fr_hum,chart_all_hum) {mqtt="<[mymosquitto:/frontdoor/dht/humidity:state:default]"} Number esp_frontdoor_pir "Front Door Motion [MAP(esp-pir.map):%s]" <motion> (all,outdoor,esp,contacts) {mqtt="<[mymosquitto:/frontdoor/pir/contact:state:default]"}

No todos los grupos anteriores se están utilizando para este tutorial. Te incluyo los tutoriales en el futuro.

Guarde y asigne nombre a los iconos (32 x 32 px) encima en \OpenHAB\webapps\images

  • temp_icon.png

  • hum_icon.png

  • Motion.png (la imagen todavía gris)

  • movimiento-0.png (imagen-movimiento azul)

  • movimiento-2.png (imagen-movimiento azul)

\OpenHAB\configurations\sitemaps

Your.sitemap (archivo)

Consulte aquí para más información https://github.com/openhab/openhab/wiki/Explanation-of-Sitemaps

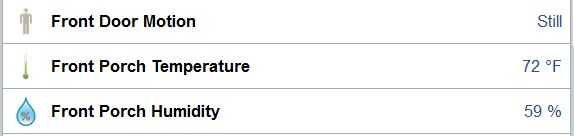

 Frame label="ESP Module"{ Group item=esp label="Front Porch" }

\OpenHAB\configurations\transform\esp-PIR.map (usted debe utilizar este nombre)

Consulte aquí para más información https://github.com/openhab/openhab/wiki/Transformations

 0=Still1=Motion

Debe hacerlo... A continuación introducirá gráficos
