Paso 8: Vacío que forma la

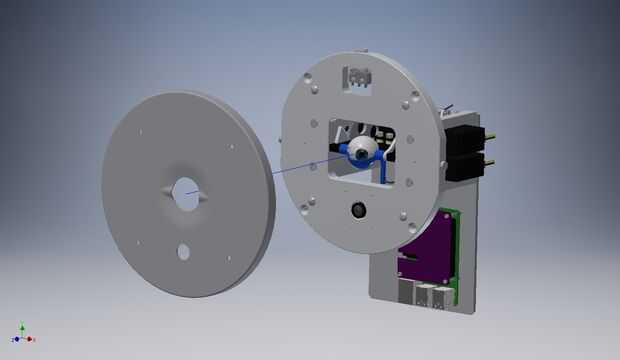

He pasado algún tiempo alrededor de vacío que forma el equipo, pero nunca he tenido una razón para tratar este proceso yo – hasta ahora. En esta escultura, quisiera ocultar el mecanismo lo más posible para que la atención se centra en el ojo más que el mecanismo de lo que se mueva. (Compare esta escultura con mi obra anterior, mira, donde el mecanismo es completamente expuesto.)
No hay mucho para formar en el concepto de vacío. Puede hace el plástico suave con calor y aspira hacia abajo sobre un molde. Hay una buena descripción del proceso aquí.

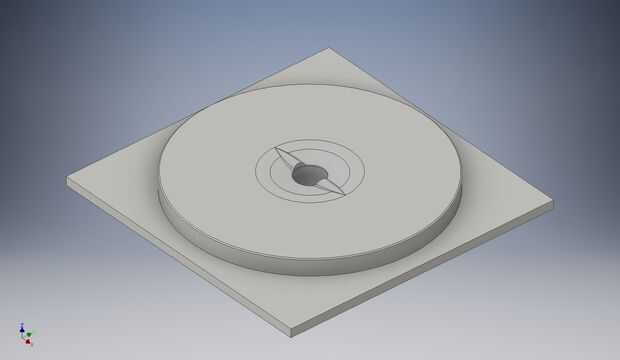

Yo estaba emocionado descubrir hay una opción para crear automáticamente un molde de piezas en Autodesk Inventor. No tenía ni idea era aún una opción – una de las ventajas de una residencia de Autodesk. Esto dejó me fácilmente y rápidamente desarrollar una forma que encajaría perfectamente en mi placa con suficiente holgura. Una vez que fue hecho, recurrí a mecanizado.
Por supuesto, hay demonios en todos los detalles:

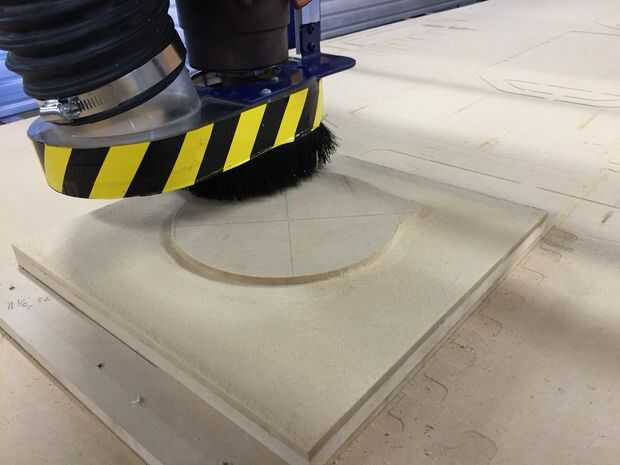

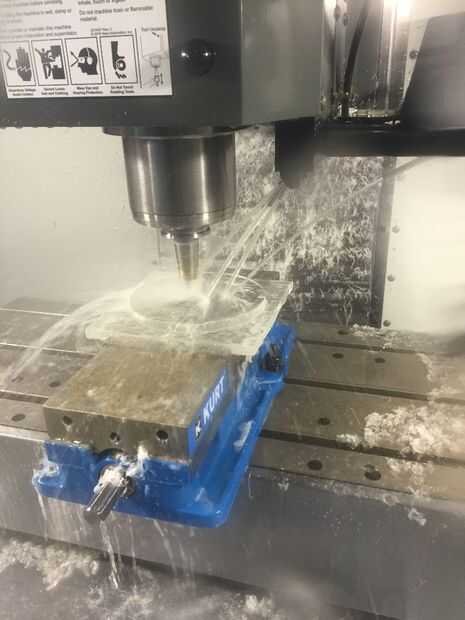

¿Qué material para el molde? MDF fue sugerido y disponible así que algunos g-código generado y puesto en marcha el Shopbot. Funcionaba bastante bien pero el acabado era marginal y, puesto que me gustaría eventualmente construir veinte o más de estas, porque estaba un poco preocupada por la longevidad del molde. Formando unos trozos había reforzado estas preocupaciones así que cavaron alrededor y encontré algunos acrílico de chatarra. Mecanizado de acrílico es que más que el Shopbot pueden manejar. Afortunadamente, la residencia de Autodesk me da acceso a una máquina de fresado Haas. Mismo código de g pero un hermoso acabado. La próxima vez te de la máquina el molde de aluminio.

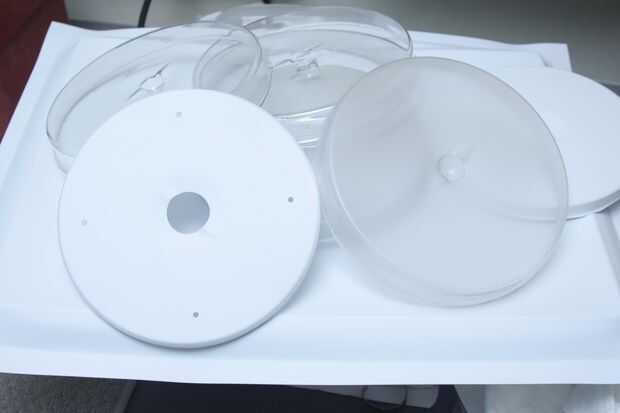

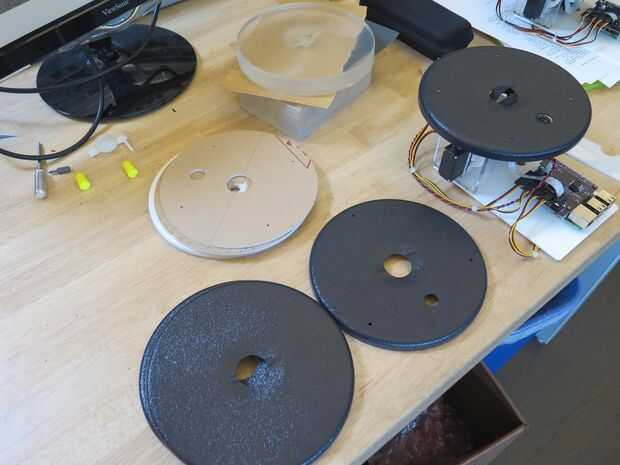

¿Qué tipo de plástico (ABS, PETG, estireno,...) y qué espesor? Comencé con 0,02" estireno pero era demasiado fino y fácil de dañar (como la tapa de una taza de café desechables). PETG fina (0,03") funcionaba mejor pero todavía se sentía demasiado flojo. PETG más grueso (0,06") sentía mucho más sólido pero no toma detalle así. Finalmente aterricé en ABS de espesor 0.06. Es la mejor combinación de propiedades – relativamente fáciles formar, celebrada la detalle bien y muy bien trabajada a máquina. Una vez que tenía algunas piezas ABS formadas, laser corte plantillas para recortar los bordes limpiamente y localizar todos los orificios necesarios. Misión cumplida.
