Parpadean LEDs con piezas discretas (1 / 3 paso)

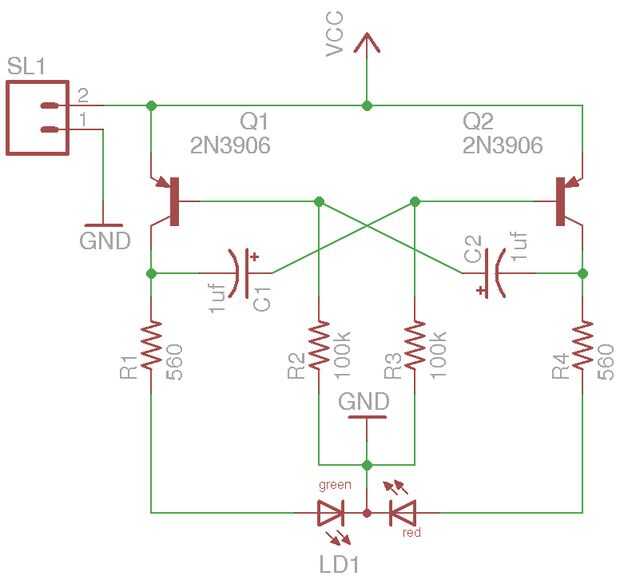

Paso 1: El esquema

¿
Que no sea de las partes esto es todo cualquier persona realmente necesita para hacer un circuito electrónico que permite tan solo tienes que vamos?

Supongo que me olvidé de mencionar que este circuito parpadea LEDs a la vez! Aunque mi forma favorita de construcción debe parpadear un LED bicolor. Yo uso unos patas 3. Si el LED es un ánodo común que puede incluso cambiar los transistores para que este circuito funcione con esos. Pero te dejo cómo hacerlo como un ejercicio para el lector.

Para la tasa de cambio de su parpadeo de LEDs cambia los valores de C1 y C2 y R2 y R3.

R1 y R4 son actual limitación resistencias para proteger los LED. Construí mi para que se ejecute de una batería de 9 voltios. Si diferente tensión de alimentación, o utilizar diodos LED pueden tener que calcular nuevos valores para las resistencias. Generalmente corro LEDs en sobre 12ma pero hoy algunos LEDs pueden manejar mucho más actual que el. Tal vez incluso más que un pequeño transistor puede suministrar, así que ten cuidado de no va más allá de eso.

Mirando la hoja de datos aparece que un 2N3906 puede manejar 200ma. No creo que me gustaría intentar tocarlo si lo estaba haciendo sin embargo. No puedo creer que esos bichos poco pueden manejar un medio vatio! ¿Los transistores son grandes no son?

http://www.fairchildsemi.com/DS/2N/2N3906.pdf
