Paso 5: construcción
Construí mi circuito en perfboard. Supongo que si alguien es todo para hacerlo podría grabar una junta, pero para esto incluso no creo que sea digno del apuro de los agujeros. Expuso las piezas por lo que era fácil de todo lo relacionado a conseguir. La peor parte de todo estaba recibiendo todos los cables del conector sub D que se conecta a un cable de puerto paralelo conectado.
Por supuesto tengo mis 25 clavijas sub D y montaje de cinta de un ordenador viejo, donde fue una ampliación del puerto. Un par de tijeras cambia tan rapidamente. ¿Que no tiene un montón de esas cosas viejas ahí? Bien aquí es un uso para uno. Conectar los hilos del cable de cinta a los lugares correctos es probablemente el aspecto más difícil de este proyecto y donde espero que mayoría de la gente que tiene problemas o preguntas acerca de.
Hay 25 pines y se parecen bastante por lo que creo es donde realmente radica el gran misterio del puerto paralelo. Es también donde anticiparse a que los problemas más surgirán con este proyecto. El P1 a través de puntos de conexión de P17 en mi esquema corresponden a asignaciones de pines del conector del puerto paralelo. Supongo que una característica secundaria de mi Junta de búfer es racionalizar la conexión del puerto sí mismo algo, aunque no del todo. Me fui con lo puesto a la más fácil.
Este es el orden de la regleta de terminales de barrera de la Junta de mi tampón:
1 2 3 4 5 6 7 8 G 9 14 16 17 10 11 12 13 energía al tablero de
En un mundo imperfecto que supongo que mi tabla se ajusta a derecho en. No dude en cambiar el orden de las conexiones que mejor le conviene.

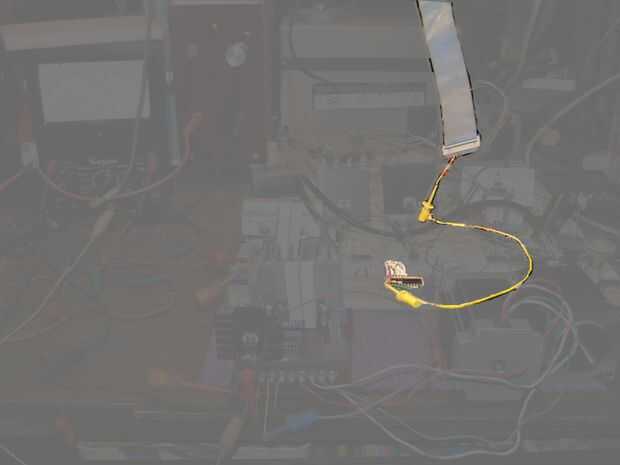

En la imagen he difuminado el fondo para resaltar el 25 cinta cable que sale del conector sub D conectado a un cable de puerto paralelo. Se conecta a mi circuito prototipo de este proyecto en un protoboard. Eso es todo, un IC con unas resistencias. Este proyecto simplemente duplica una y otra vez ese segmento de circuito simple.
