Paso 1: diseño

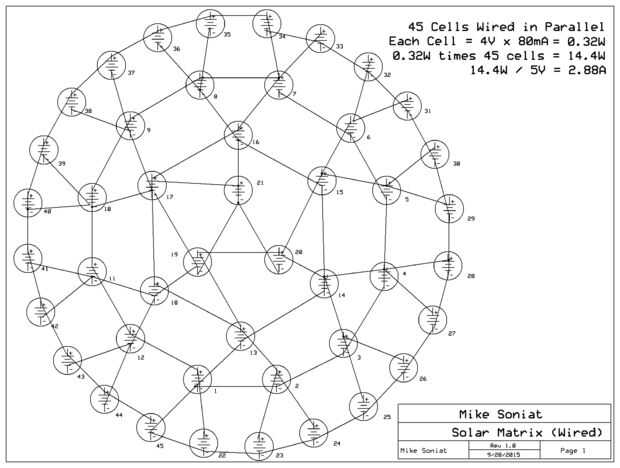

Pensé 15W de salida sería un buen objetivo para mi primer prototipo. Eso debería ser suficiente energía para cargar dos teléfonos al mismo tiempo. Después de mirar alrededor en línea para células solares de Ronda, he encontrado que algunos 4" células clasificadas en 4V x 80mA redondas. Si alambré 45 de esas células en paralelo, me daría aproximadamente 14-15W de potencia solar.

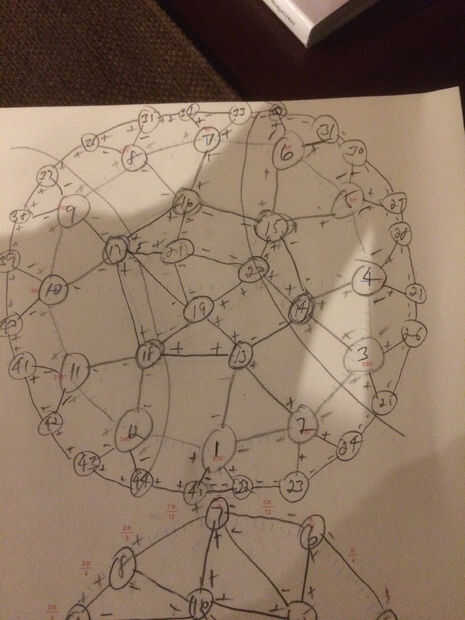

Decidí cablear las células en un patrón de "red" de círculos concéntricos. Parecía ser la mejor manera de garantizar que se pone plana encima de un paraguas. Cableado en paralelo debe permitir proporcionar una tensión constante, aunque algunas células están sombreadas o no en luz directa del sol. Por supuesto se reducirá la corriente, pero al menos siguen los dispositivos de carga.
El mayor reto fue conectar las células juntas en paralelo manteniendo un patrón de matriz que apoyaría también físicamente la matriz. He probado muchas estrategias diferentes y finalmente se estableció en la foto.
Desde mi salida de tensión sólo sería 4V y USB requiere 5V, necesitaba un circuito del aumentador de presión. También quería incluir 2 puertos del USB para la carga de varios dispositivos. Buscado en la web para una placa adecuada y se asentaron en un doble circuito de carga USB de Gadgets de perro marrón (ver mi página de materiales).
Este circuito lleva voltajes tan bajos como 2, 5V y botas hasta 5V. El
circuito puede proporcionar una potencia máxima de 3A (cargada entre los puertos USB). Funciona con la mayoría gadgets USB incluyendo iPhones.
