Paquete plano juega TIC-TAC-ToeBot (6 / 11 paso)

Paso 6: Montaje de la mitad superior (parte 1)

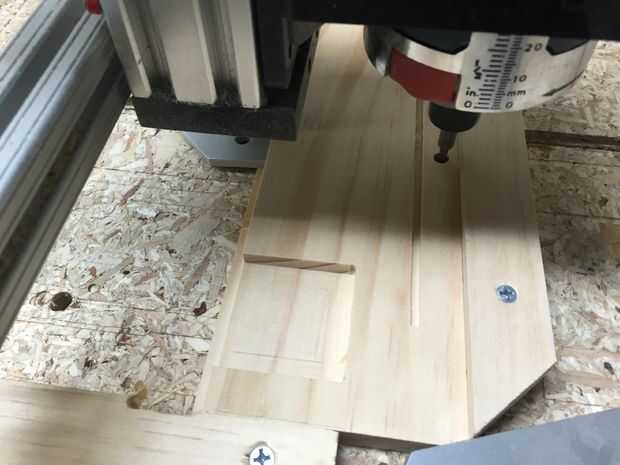

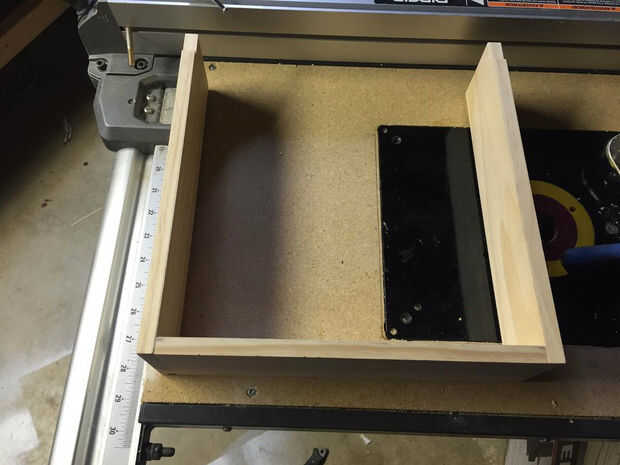

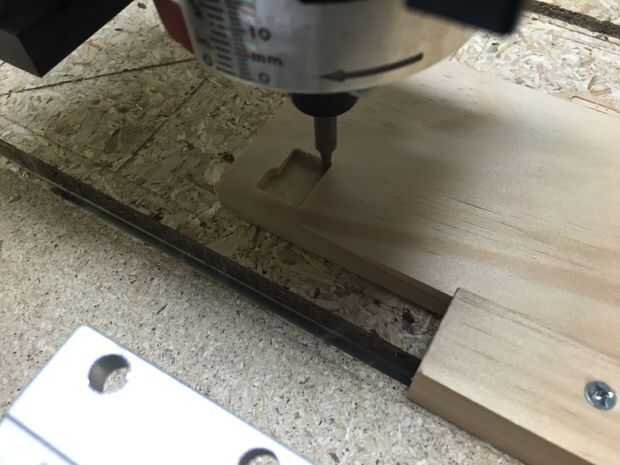

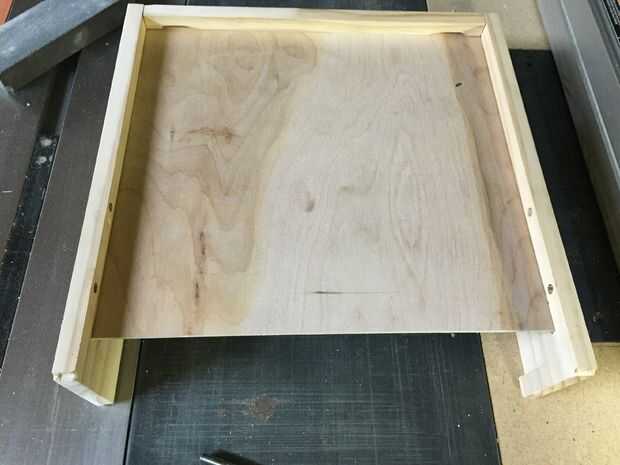

La entrada superior se monta similar a la mitad inferior. El panel de la izquierda pórtico de 1004 y el panel de la derecha del pórtico de 1005 se unen al panel 1006 pórtico superior con tornillos de agujero de bolsillo. Antes de apretar completamente, instale el panel de pórtico de 1010 y las 2 varillas de eje en sus respectivas posiciones. Asegúrese de que los cojinetes lineales de LM6LUU están sobre los ejes antes de montarlos.

El siguiente paso es instalar el soporte del pórtico trasero 1007, pero antes de hacerlo es mucho más fácil si primero instalas el motor paso a paso, polea y correa en este tablero. Lo hice después de la cara y lo hizo de un dolor. Usé una tira abierta terminada de GT2 correa y las poleas del diente GT2 20. Envuelve la correa alrededor de la polea del motor y la polea tensora y tirado firmemente mientras sujeta con un par de pinzas de sujeción. Luego utilicé una pinza de la correa de OpenBuilds para asegurar la correa en posición. Si tienes algo de paciencia, a diferencia de mí, podría construir este conjunto y luego medir la distancia alrededor de las 2 poleas. Usted podría entonces por una continúa correa a la longitud correcta y utilizar un resorte de tensión de la correa. Es la manera "correcta" para hacer esto.

PANTALLA LCD

Si decide instalar la pantalla LCD y escoger un lugar que desea instalar y dibujar el contorno de lápiz o cera marcador. Perfore las esquinas y luego utilice un pequeño corte detrás vio o tirar Sierra para cortar la forma. Mantenga la prueba de montaje de la pantalla LCD hasta que hacerlo bien.

La coloración

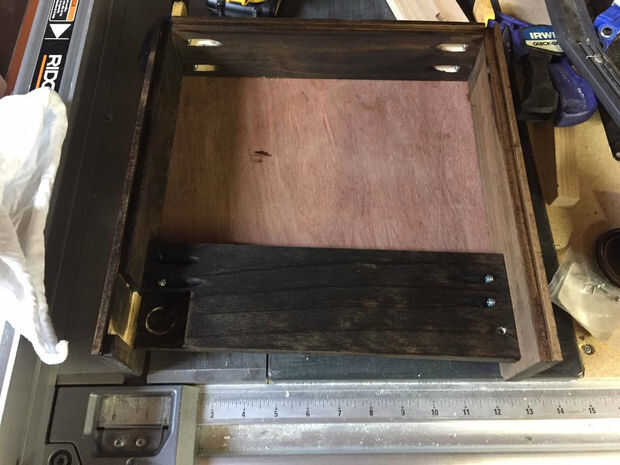

Después de la Asamblea superior juntos usted puede ya sea mancha lo ahora o más tarde. Como he mencionado anteriormente es mucho más fácil y el limpiador para manchas estas piezas antes del montaje.
