Papercraft Theo Jansen a pie máquina - fabricación de papel a pie (10 / 14 paso)

Paso 10: Armar el árbol - parte 1

Aquí viene la parte difícil.

Como dije antes, me equivoqué en mi eje, así el árbol acabado debe buscar diferente a la mía. Yo estoy mencionando mis errores que no cometer el mismo error. Dicho, permite comenzar.

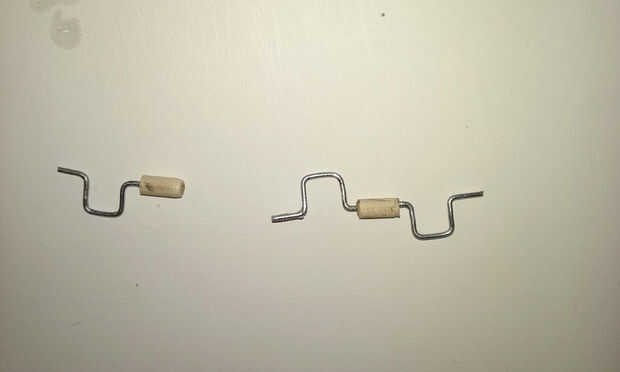

Primero tomar una pieza de metal y usar pegamento para fijar uno de los tacos de madera a un extremo. No empuje la pieza de metal la. Necesita dejar espacio suficiente para la siguiente pieza de metal, tan sólo pegar la pieza de metal hasta la mitad en la espiga (ver foto). Cuando haya terminado, dejar a un lado esta pieza.

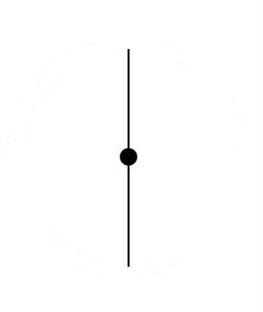

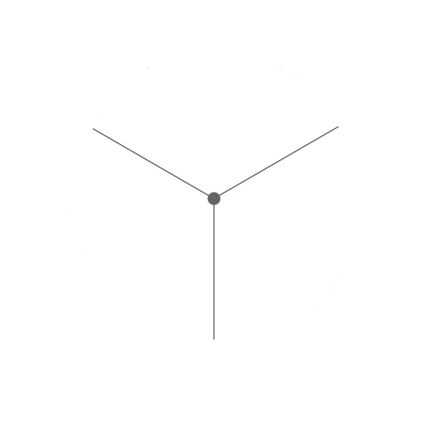

Ahora esto es donde yo en mal estado. Cuando usted mira hacia abajo del eje, cada uno de la parte doblada debe crear un 120 grados de ángulo (ver foto). Mi árbol se creó incorrectamente, por lo que parece la última foto.

Con esto en mente, tomar los otros dos segmentos metálicos y pegarlos en el pasador corto restante. Preste especial atención al ángulo de las piezas de metal en lo referente a uno a. Quiere hacer un ángulo de 120 grados cuando se mira hacia abajo del eje.

Cuando termine este paso que usted debe tener dos piezas que, combinados, conforman el eje. No unir las dos partes todavía. Llegaremos a eso en el siguiente paso.
