Paso 10: Con el Banco de pruebas
![]()
![]()
![]()

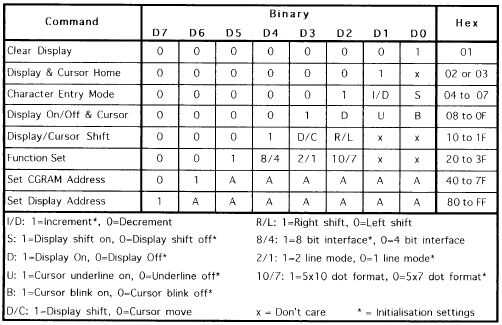

Como ya he mencionado en el paso uno, LCDs utilizan un código ASCII de 8 bits. Para usar este probador, primero Conecte el LCD y luego el poder. Oh no se de roto! Hay un montón de cuadrados negros! No te asustes. Ésos Plaza se supone que son, eso significa que es. Los cuadrados (rectángulos técnicamente pero bueno) significa que la pantalla LCD está encendido pero no todavía activado. Para activarlo que debemos enviar una señal que indica la pantalla de LCD para activar, dar un cursor y parpadear para la buena medida. ¿Cómo lo hacemos? Fácil. Primer conjunto el registro selector en modo comando (el interruptor está encendido / lógica 1). Esto es para que la pantalla LCD sepa que estamos enviando un comando y no una letra (modo de carácter). Ahora en la línea de los puentes, cualquier puente quitado representa un 1, y ningún jumper conectado representa un 0. El código para lo se ha descrito anteriormente es 00001111 (es una lista completa de comandos a continuación). Para que los primeros 4 puentes deben ser conectados. y los 4 últimos. No pasó nada. No debería haber sucedido. Todavía debe tener cuadrados negros. Ahora tienes que decirle a la LCD para aceptar el comando. así que...

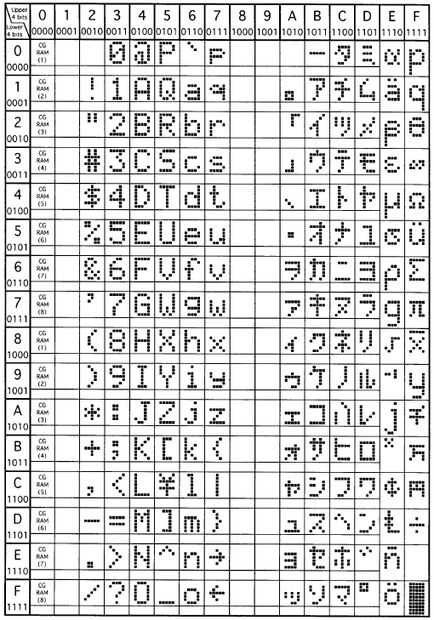

Pulsa el botón rojo grande! Bueno, no realmente, pero se puede imaginar. Empuje el interruptor momentáneo. Hey, hay un cursor, ahora quiero algunas letras. Bueno, eso es fácil. interruptor de registro seleccionar en modo de caracteres (el interruptor está apagado). Ahora enviará la letra A en capital. El código para el capital (A) es 01000001. Mueva los jumpers en consecuencia y presione el botón. Bueno, ahora hay una carta una. Un gráfico completo de letras y símbolos está por debajo. Jugar un poco. Los bits superiores son los izquierda 4 puentes y los bits inferiores son el derecho 4. Cuando se rellena hasta pantalla, necesita aclarar. Para ello, cambie el medidor al modo de comandos y escriba 00000001. Este es el comando clear. no olvides presionar el botón. Así que ahora tienes un controlador simple para abroader conocimiento de LCDs y pantallas LCD. En el futuro, puede ad una actualización en la fabricación de caracteres personalizados, pero eso es todo por ahora. Espero que esto ayudó!
Unidos son algunos videos de inicialización de texto y claro.
ACTUALIZACIÓN 15/06/2008:
Usted puede notar que varios personajes se abrirá en lugar de uno cuando se presiona el interruptor, para solucionar este problema, necesita un circuito Debounce. Esto evita que esto suceda por medio de 2 puertas NAND en una puerta del NAND cuádruple 74LS00 y un interruptor SPDT. Abajo está el esquema.
En cuanto al puerto paralelo, tratar de LCD Smartie. Es un programa de código abierto grande con un montón de apoyo y foros de gran. Hay un video adjunto de mi uso. El vídeo se abre con windows media player.
