Pantalla Multitouch interactiva (1 / 11 paso)

Paso 1: Teoría de operación

Este diseño pantalla multitouch se basa en la descripción en el papel de Jeff Han,

Han, J. Y. 2005. Low-Cost Multi-Touch de detección a través de la reflexión interna Total frustrada. En las actas del 18 Simposio Anual de ACM sobre Software de interfaz de usuario y la tecnología

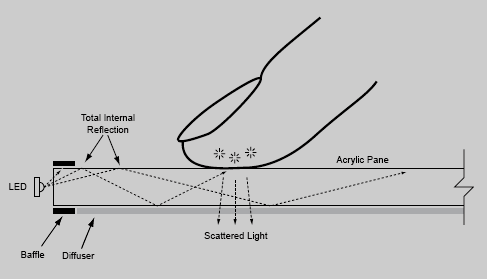

La figura proviene de su sitio web.

Un panel de acrílico es borde iluminado con leds infrarrojos. Cuando el dedo hace contacto con el acrílico, esparce luz infrarroja hacia la parte posterior donde es visible con la cámara de infrarrojos. Siempre y cuando no esté en contacto con el acrílico, muy poco de la luz se escapa, en su lugar sólo reflectante alrededor dentro. Procesamiento de imágenes se encarga de detectar las puntas de los dedos y transmitir su localización para software de aplicación. Puesto que la cámara "Lee" la exhibición del conjunto en paralelo, es fácil de detectar varios dedos a la vez, incluso aquellos pertenecientes a varios usuarios. Este sensor se enciende en el espectro infrarrojo, dejándonos libres utilizar el espectro visible para mostrar el software interactivo.

Ya que la mayoría de aficionados no múltiples proyectores (aún no tengo uno, solo tomado prestado de dr.eel), mi diseño utiliza un techo que gira sobre un eje para que el proyector puede ser utilizada en modo estándar (digamos para ver películas) o puede ser dirigida hacia abajo, rebotando de un reflector y en la pantalla multitouch.

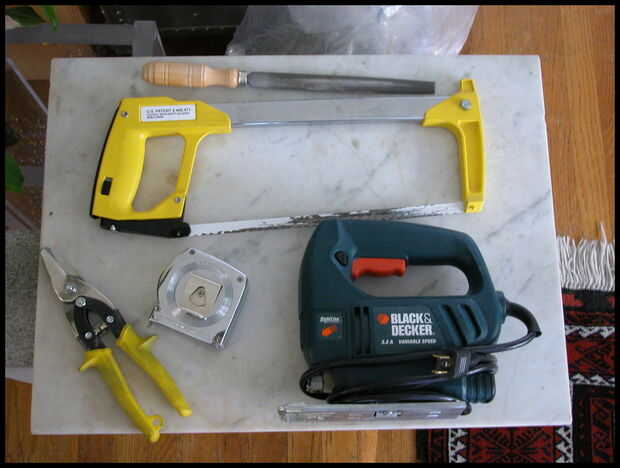

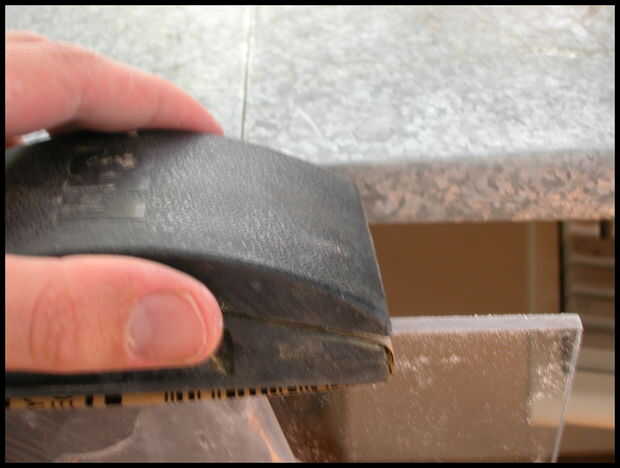

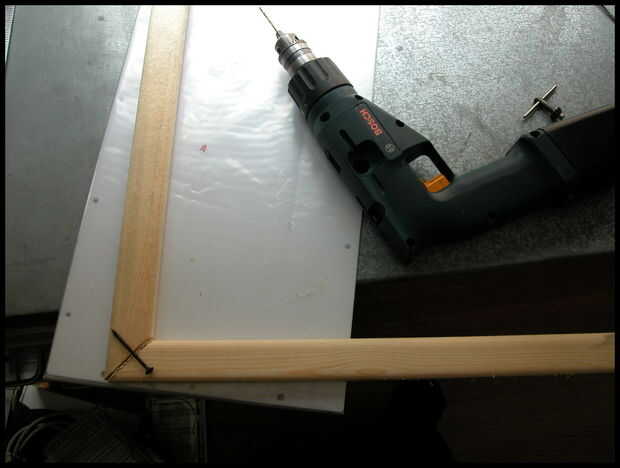

La propia pantalla puede construirse de materiales de ferretería y herramientas de mano. Excepto el proyector y la webcam modificada (artículos materia estos días), lo único complicado es el software. A medio camino a través de este proyecto, yo estaba feliz de descubrir que es próspera comunidad DIY que ya ha emprendido la tarea de escribir el código de procesamiento de imágenes y varios demos de fresco de código abierto que se pueden encontrar aquí:

touchlib
