Paso 1: Lo engancha todo

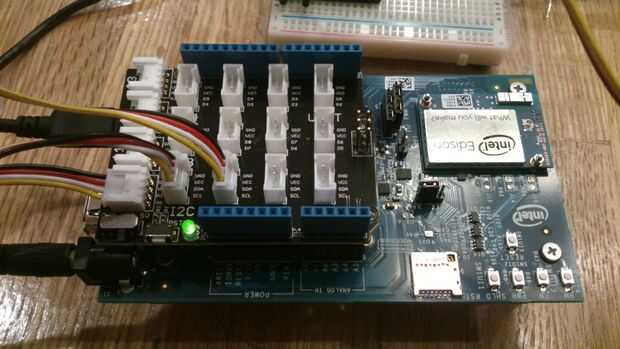

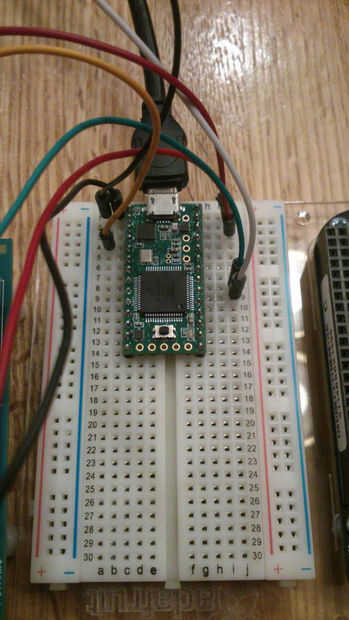

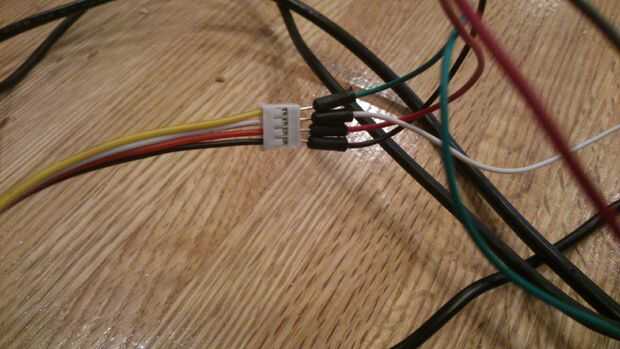

En su mayor parte, usé mi configuración de mi otros Instructable, Intel Edison/Arduino temperatura exhibición con el contraluz momentáneo. La única diferencia es que tengo otro dispositivo Arduino que tiene el pulsador conectado a. Si no tiene otro escudo de arboleda para tu Arduino segundo, puede pegar los extremos de los puentes de tablero en el extremo de los cables de Grove. Para el botón, poner energía en el agujero rojo, tierra en el pin digital en el amarillo y el negro. Para I2C, necesita compartir poder y entre ambos dispositivos, y puente de la SDA con la SDA y SCL con el SCL. I2C no es como comunicación UART donde la primera salida va en la segunda entrada, en cambio el SDA (Serial DAta) es compartido entre ambos, y el SCL (Serial CLock) es compartido.

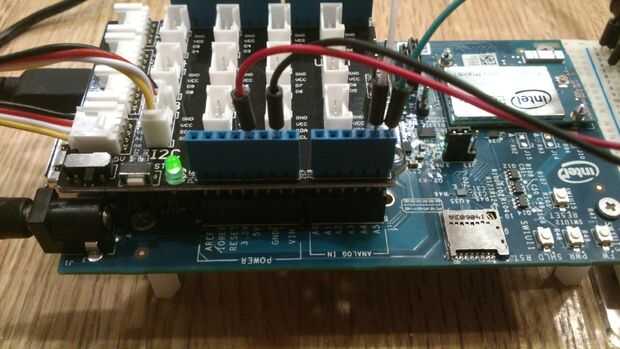

Tienes una opción con el cableado del I2C. Puede tomar los puentes para ambos dispositivos, o pueden enchufe un cable de grove en el Edison y hacer lo mismo como lo hizo con el cable del botón.
