Pantalla de Stevenson - estación meteorológica

Pantalla de Stevenson

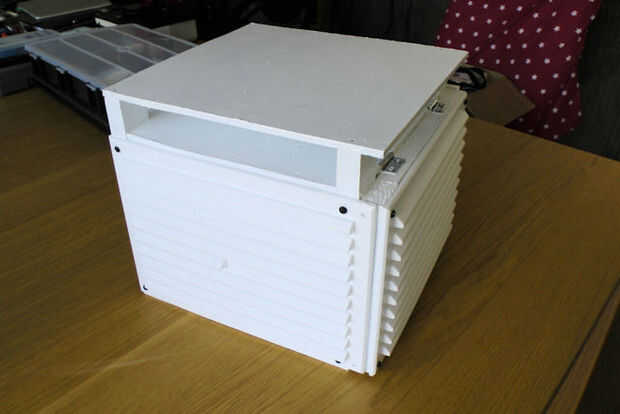

Este es mi proyecto para construir una pantalla de Stevenson. Utilizar las lecturas de temperatura mucho en mis proyectos (por favor, echa un vistazo a www.flowrc.co.uk) y me di cuenta que las lecturas realmente fueron influenciadas por la luz solar directa etc.. Por lo tanto, que necesitaba para obtener una lectura más estandarizada y la respuesta es una pantalla de Stevenson. Miré los precios de un ready-made y rápidamente decidí hacer mi propia. La parte más difícil parece estar construyendo los lados tipo persianas. He encontrado algunos respiraderos de gas en un bricolaje tienda que parecía perfecto. El tamaño de los orificios de ventilación dicates el tamaño de la pantalla y por lo tanto no es estrictamente una pantalla estándar de Stevenson.

Wikipedia nos da la siguiente definición (y yo no podía decirlo mejor que yo!)

Un refugio de pantalla o instrumento de Stevenson es un recinto para proteger instrumentos meteorológicos, precipitación y radiación de calor de fuentes externas, mientras sigue permitiendo que el aire circule libremente alrededor de ellos. Forma parte de una estación meteorológica estándar. La pantalla de Stevenson tiene instrumentos que pueden incluir termómetros (ordinario, máximos y mínimos), un higrómetro, un psicrómetro, un celular de rocío, un barómetro y un termógrafo. Pantallas de Stevenson también se conoce como un refugio de la región de algodón, un abrigo de instrumento, un refugio de termómetro, un thermoscreen o una pantalla del termómetro. Su propósito es proporcionar un entorno estandarizado...


Para este proyecto he utilizado,

1. 18x32mm baton

2. 5 m m madera contrachapada

3. 4 no. Ventilaciones de gas 245x175mm dimensiones: 137cm 2 de área abierta

4. 2 no. bisagras

5. tacos de madera de 6mm para la articulación de las porras

6. tornillos para fijar las rejillas de ventilación

7. pintura - capa y abrigo blanco

En términos de herramientas usé un taladro, Sierra de mano y una brocha. La voluntad de costo depende de si usted tiene cualquier materiales de repuesto a mano. Los orificios de gas cuestan alrededor de £3,5 o USD $6.
