Paso 5: Paso 5: conexiones
Nota: No encienda la unidad hasta que todos los conectores están apoyados. ·
cable plano de 50 pines:
Esto y el cable plano de 40 pines y los conectores no están indexados, así que para insertar los tapones en la orientación correcta, asegúrese de que los contactos de plata poco en los extremos del cable son hacia arriba cuando se inserta en el receptáculo.

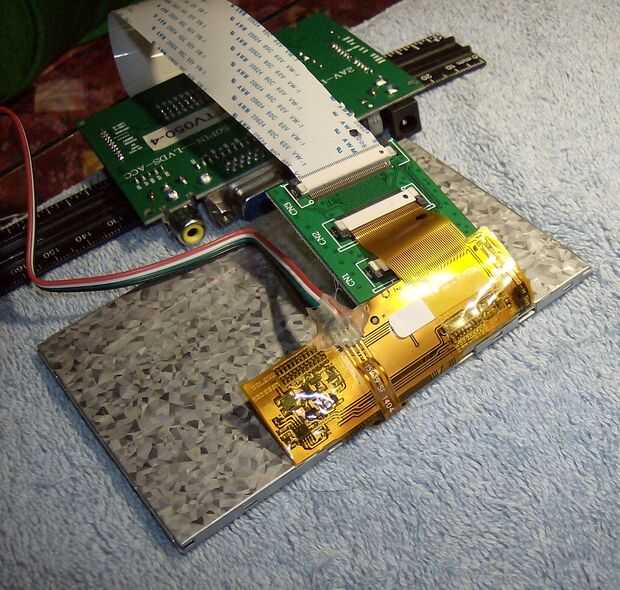

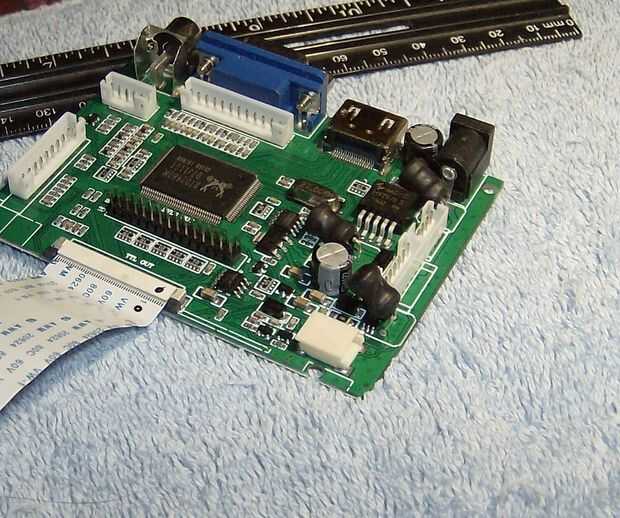

El cable de 50-pin va de CN1 en la placa del adaptador al conector de la tarjeta de conductor "TTL Out".
Para acoplar el cable para este tipo de conector, primero tire la barra de bloqueo negro en el conector hasta que encaje en una posición externa. Inserte el cable en el conector justo por encima de la barra de bloqueo con las lengüetas metálicas brillantes hacia arriba. Con el cable insertado hasta el tope, coloque la barra de bloqueo en. El cable debe ser asegurado en su lugar con todas las pestañas metálicas completamente insertadas, a través de todo el camino. Hace más fácil con las 3 manos.
cable plano de 40 pines:

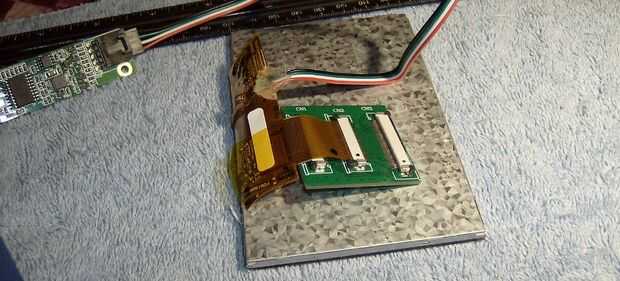

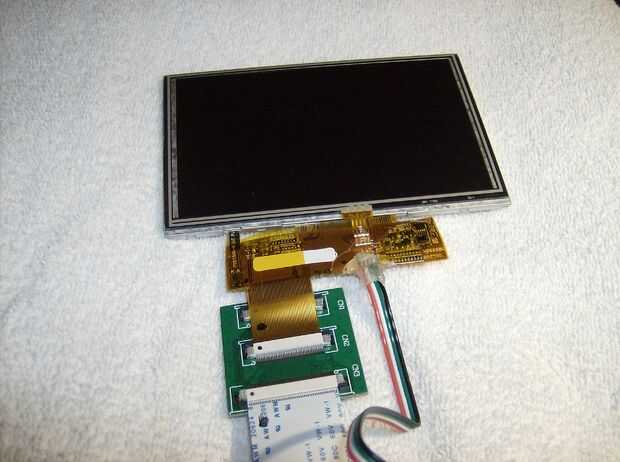

Conecte el extremo libre del cable plano de 40 pines de la pantalla a CN2 en la placa del adaptador.

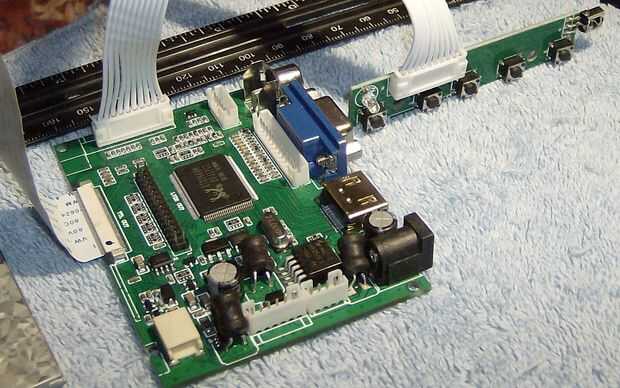

Cable de cinta de 10 clavijas blanca:
Conecte un extremo a la Junta del interruptor y el otro extremo al conector de 10 pines sin nombre en la tarjeta de conductor. Este conector se inserta en una orientación.

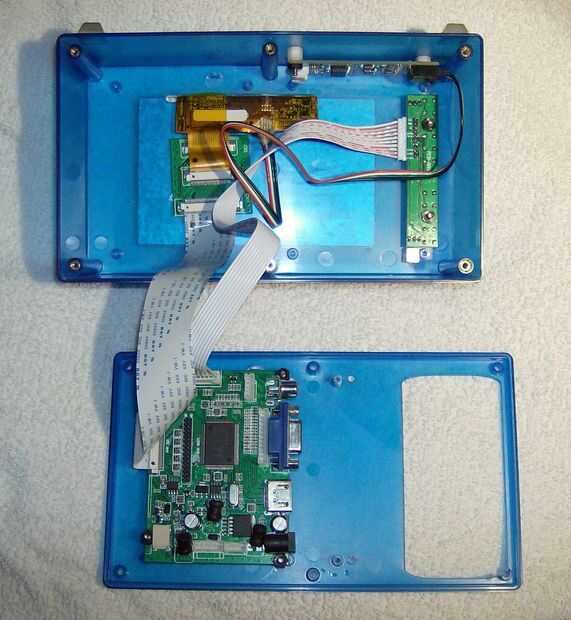

Con el ordenador apagado y la verruga de la pared desenchufado de la pared, dirija los cables siguientes a través del agujero grande en la tapa trasera de la caja:

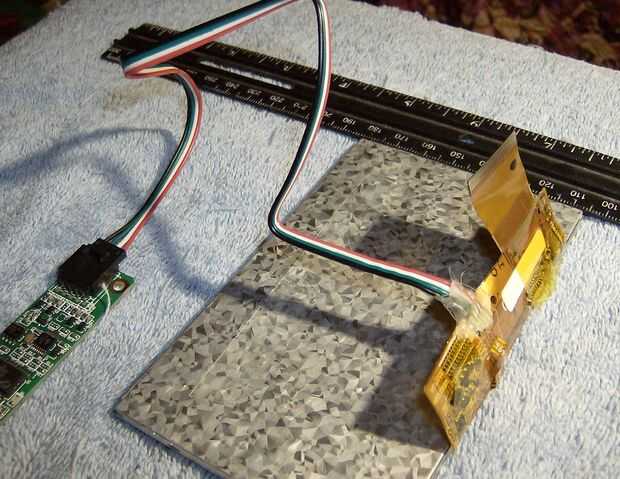

Cable USB (Panel táctil opcional): este cable tiene un conector USB en un extremo y un conector de 5 pines en el otro. Conectar el pin 5 al receptáculo de 5 pines en la placa del panel de tacto. Este conector está codificado para insertar sólo una orientación.
Conecte el cable de vídeo del ordenador a la toma correspondiente de la tarjeta de conductor.
Conecte el enchufe de la Fuente a la toma de corriente en el tablero del conductor. Verruga de la pared no está enchufada a la pared todavía.
