Paso 7: Modificación Universal
Lista de materiales:
| (1) Plaza de estructura de aluminio | $ 5,96 |
| (2) ¼ "x ¼" x 1 "pernos y las tuercas | $ 0,08 |
| (4) ¼ "x ¾" pernos de carruaje | $ 0,12 |
| (1) ¼ "x 9/16" 20 TPI 3 puntas T-tuerca | $ 0,38 |
| (1) 4 "x ¾" bloque de roble del ajuste del moldeado | $ 1,98 |
| (7) ¼" barra botones, 20 TPI (o tuercas) | $ 19,74 o $.70 |
| (7) arandelas planas ¼" | $ 0,14 |
| Total | $ 28,40 o $9,36 |
Para crear el trípode, consulte el paso anterior sobre cómo crear el trípode.

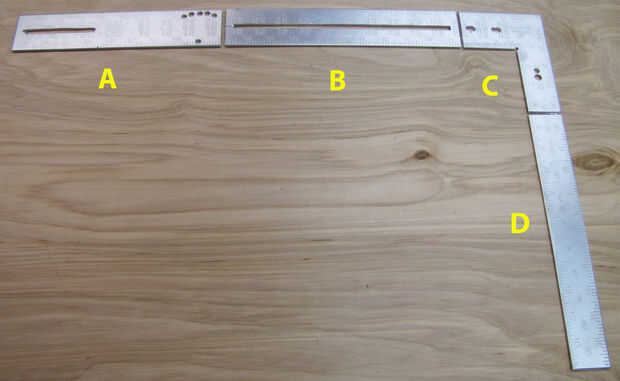

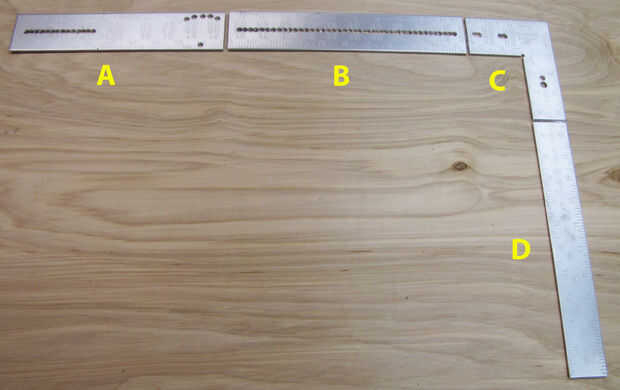

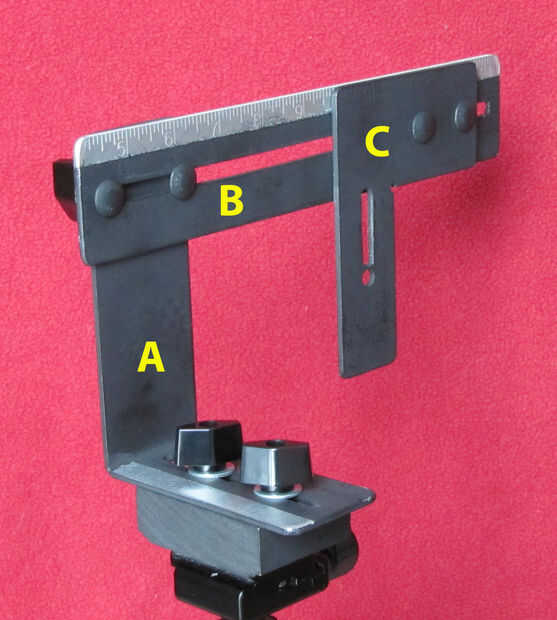

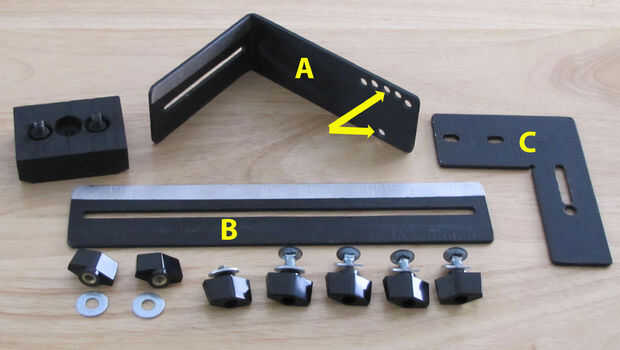

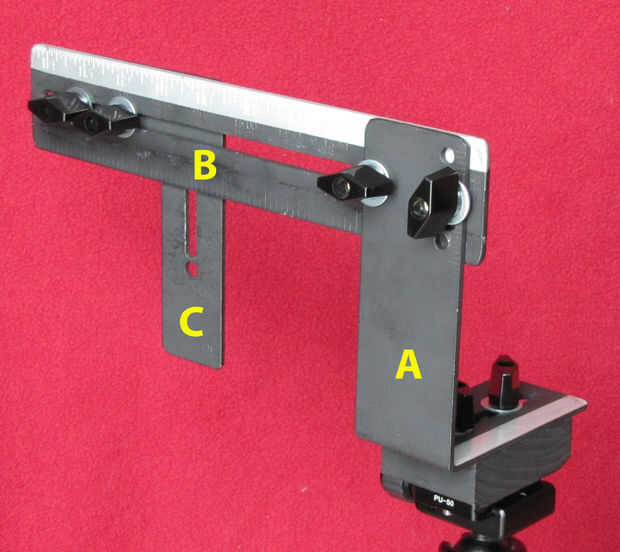

Sección "A" debe ser 9 ½". La porción ranurada debe estar centrada y 3¼", a partir de ½" desde el borde izquierdo. Taladre los orificios restantes seis que se muestra. Los agujeros indicados por las dos flechas amarillas deben ser 1" desde el borde derecho y ¼" de la parte inferior y los bordes superiores; los "otros" agujeros deben taladrarse dejando sobre un ¼" de material entre los agujeros. Los agujeros indicados por las flechas amarillas son para una foto de panorama de hilera; el resto de los agujeros son para las hileras adicionales de fotos de panoramas varios registros. Por último, hacer un grado de 90 doble 5½" desde el borde derecho. Este tipo de aluminio está destinado a ser duro y resistente, por lo que esperan de la curva para tomar un poco de tiempo. (Nota: al pintar, poner cinta en uno de los bordes de la regla para que puedan utilizar las marcas para las posiciones de varias cámaras de grabación.)
Sección "B" debe 10½". La porción ranurada debe estar centrada y debe iniciar y detener 3/8" en ambos extremos. (Nota: al pintar, poner cinta en uno de los bordes de la regla para que puedan utilizar las marcas para el registro de las posiciones de varias combinaciones de la lente de la cámara.)

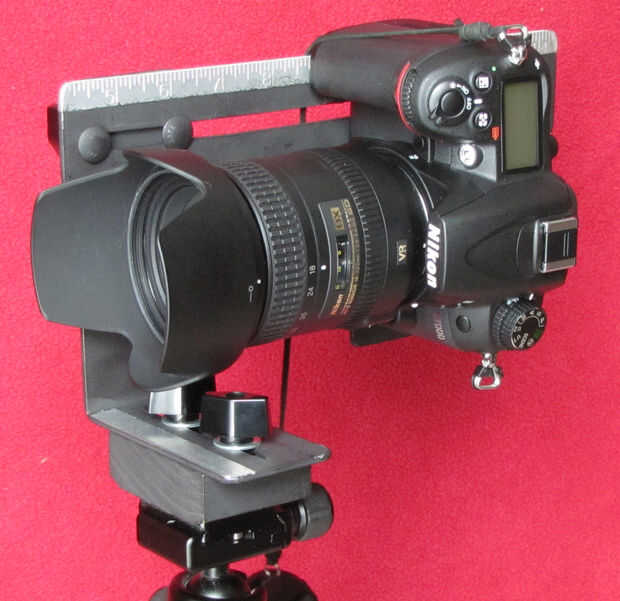

Sección "C". Este será el soporte de montaje de cámara. La porción corta y estrecha se debe cortar a 5¼" y debe ser la porción amplia 4". La porción estrecha 5¼" permite ser montado offset para permitir el uso de un parasol. La parte superior permite ajuste para diferentes tipos de lentes. En el estrecho de 5¼" porción, la porción ranurada debe comenzar justo encima del hueco ya en la metálica y extender hacia arriba hasta llegar a la esquina interna de la Plaza de estructura. En la amplia parte perforar dos ¼" a partir de ¼" desde el borde izquierdo y otro conjunto 1½" desde el borde izquierdo. Combinar cada uno de los dos agujeros quitando el metal entre los orificios que ha perforado (ver fotos); Usé una motosierra 3/16" afilado de broca en mi herramienta Dremel. Los dos agujeros alargados nos permiten utilizar los pernos de carruaje en lugar de tornillos, estos pueden apretarse más fácil.
Exceso de "D", no se utiliza.
Si pintas todo excepto las zonas mencionadas en las secciones "A" y "B", podrá usted mismo crear una tabla de distancias de pupila de entrada para las combinaciones de lente de cámara que utilizas más adelante. Esto le ahorrará la molestia de volver a crear la próxima vez que utilice esa combinación "en el campo".

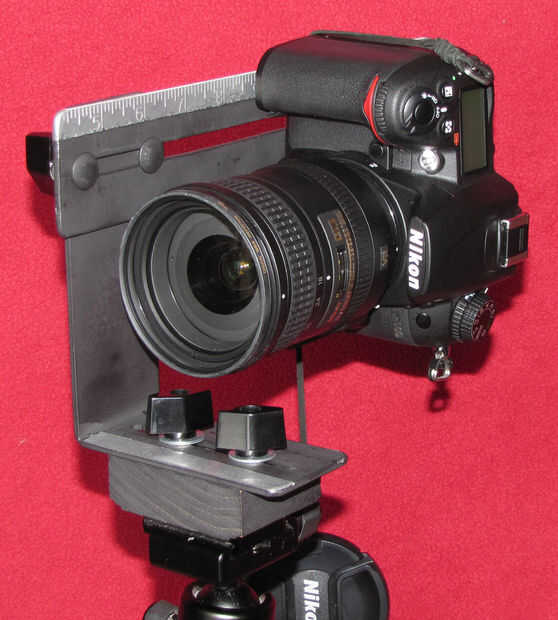

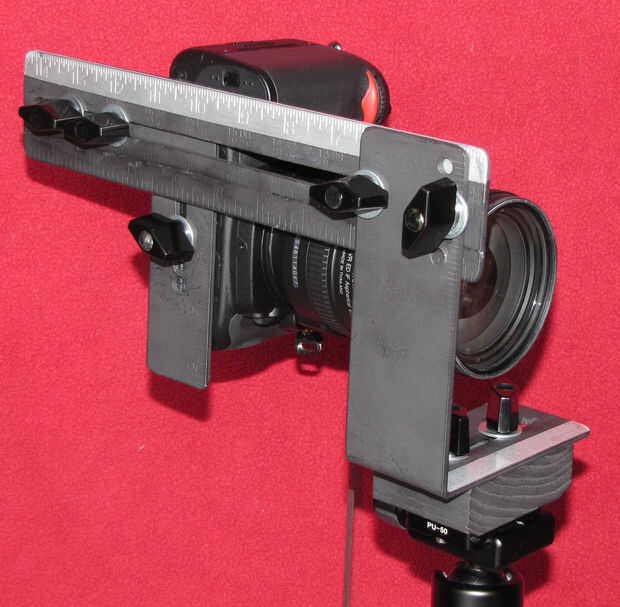

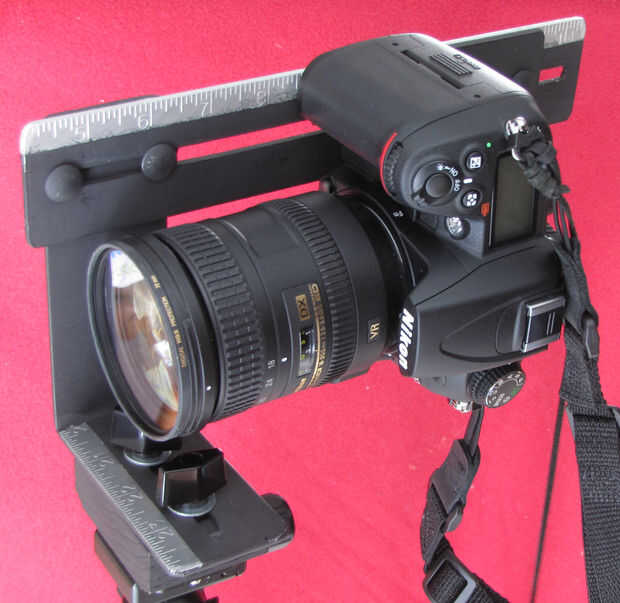

Consulte las fotos arriba para el montaje y uso. Los pesos siguientes se incluyen para la referencia.
| Peso (onzas) | |
| soporte del trípode panorámica universal | 15 |
| D7000 y lente 18-200mm AF-S Zoom-Nikkor ED | 52 |
| Canon SX20 es | 26 |
