Palanca de mando conectada a Internet (2 / 7 paso)

Paso 2: Primeros pasos: preparación de la placa breakout

1. Eliminar altos componentes de la placa breakout, si es necesario
2. Añadir que tres plomos para el X, Y, botón de entradas para el electric imp
3. Añadir cables de alimentación y tierra a la palanca de mando
4. Conectar el interruptor de selección a la tarjeta de arranque
5. Conecte la batería a la Junta de arranque

Usando la caja que elegí, no hay espacio para el imp eléctrico arranque, tablero joystick breakout, y batería a todos sentarse lado a lado, así que tuve que hacer un poco de embalaje creativo. Concretamente, había escondido el tablero de arranque electric imp por debajo de la batería. Esto funcionó como un encanto; Todo encaja, el imp no tiene problemas de conexión, y ya tienes todas las piezas de habitación. Para hacer este trabajo, sin embargo, todos los componentes realmente altos tienen que venir apagado del tablero de arranque electric imp: del cabezal USB del pin macho para el puente de selección de energía (si poblada) son dos delincuentes.

Si usas el desglose de sparkfun, no encabezabas pin macho para el puente de energía seleccione están pobladas, pero todavía tiene un encabezado USB que se va a poner en el camino. Vamos a quitar ese primer. Para salir de allí, lo mejor es toda la zona, luego presione suavemente el conector del tablero, teniendo cuidado de no para levantar las pastillas en caso de que te gustaría poner en allí. Esto es lo que hice:

1. (opcional) Utilizar algunos solderwick y un soldador para obtener la mayoría de la soldadura de los electrodos. Hay cuatro grandes almohadillas mecánicas en cada una de las cuatro esquinas del conector y cinco pequeñas almohadillas a lo largo de la parte trasera del conector
2. Salir de la pistola de calor y súbalo. Si tienes un precalentador que puede colocar el tablero encima, esto le ayudará demasiado. El área uniformemente con la pistola de calor hasta que la soldadura en todos los flujos de los cojines, verás convertido en brillante.
3. Mantener el calor en la parte, suavemente empujar el conector del tablero con las pinzas, luego tire la pistola de calor.

Si tienes un tablero de arranque de Electric Imp, o usted mismo ha poblado las teclas seleccione potencia con encabezados, debe eliminarlos, también. Así es. Aquí está cómo lo hice:

1. Utilice cuchillas de ángulo para cortar las patillas de la cabecera bien en el tablero.
2. Uno por uno, los pads con el soldador de calor. Con el hierro en la almohadilla, use un lechón de la soldadura para quitar soldadura (y el poco restante del perno encabezado) de la articulación.
3. Si el lechón de la soldadura no puede conseguir el hoyo claro, que puede usar pinzas para tirar de la punta del perno restante del agujero mientras se calienta con el soldador.

¡Vale! La tarjeta está lista. Vamos a ir adelante y poner cables en el joystick. Lo voy siguiendo las convenciones de color de alambre como se muestra en el diagrama de placa en el paso anterior (no se como se muestra en las fotos).

1. Corte 3 pedazos de alambre, 4" a 6". Puede utilizar cualquier tres colores, pero recomiendo no usar rojo o negro. Siguiendo la Convención del color utilizada en el diagrama de la placa:
   1. Cable azul para el eje Y
   2. Cable amarillo para el eje X
   3. Cable morado para el botón
2. Tira de 1/8" de aislamiento de cada extremo de cada cable.

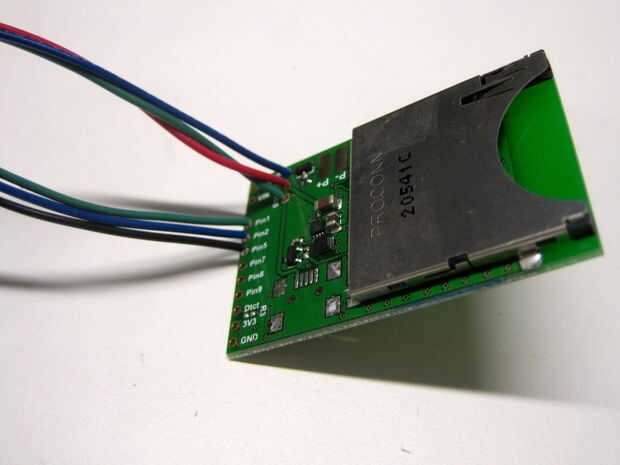

3. La soldadura de los cables con el conector apropiado en su tabla de desglose (siga las etiquetas serigrafiadas en la placa breakout):
   1. Azul al pin1
   2. Amarillo al pin2
   3. Púrpura al pin5
4. Para soldarlos abajo fácilmente, te recomiendo Coloque todos los cables de tres orificios con la junta vertical con cinta adhesiva en su lugar con un poco de cinta del kapton, luego voltea el tablero, soldarlos en y recorte el exceso con cuchillas de ángulo.
5. Usando el mismo procedimiento de la soldadura de una 4" a 6" pedazo de cable rojo a la terminal de la placa breakout 3V3 y una 4" a 6" pieza de cable negro a la terminal (ya sea uno está bien, pero cosas se ven limpia Si utilizas el uno justo al lado de la terminal 3V3) GND

Bien, ahora vamos a agregar el interruptor de encendido. Otra vez, usando el Convenio de color en el diagrama de la placa, no en las fotos:

1. Cortar tres trozos de alambre de 4" a 6", rojo, amarillo y púrpura y 1/4 de aislamiento de cada extremo de la tira
2. Soldar cada uno de los agujeros seleccione tres potencia de la placa breakout, igual que hizo con los cables de la palanca de mando. Recorte el exceso de la parte posterior de la Junta cuando haya terminado.
   1. el cable rojo va al terminal del centro
   2. Cable morado al terminal marcado "BAT" (batería)
   3. Cable amarillo al terminal marcado "USB" (fuente de alimentación USB)
3. Cortar tres 1/2" piezas de calor retráctil y deslícelas sobre los cables, abajo hacia el tablero de arranque.
4. Cinta el interruptor hacia abajo para que sostenga en su lugar y los tres conductores que la soldadura. Cable rojo va a la patilla central de interruptor, morado y amarillo a los lados (costados está bien). Soldar el interruptor:
   1. Calentar el pin que está tratando de la soldadura a
   2. La soldadura un poco en el pasador del interruptor del flujo.
   3. Colocar la soldadura y recoger el cable que vas a conectar al terminal de interruptor. Pinzas pueden ser útiles para esto como mantendremos de quemarse los dedos.
   4. El pasador del interruptor de calor otra vez hasta que los flujos de la soldadura y deslice el cable a través del agujero en el centro de la lengüeta de conexión del interruptor
   5. Quitar el calor, deje que la soldadura se enfríe antes de soltar el cable y recortar el exceso

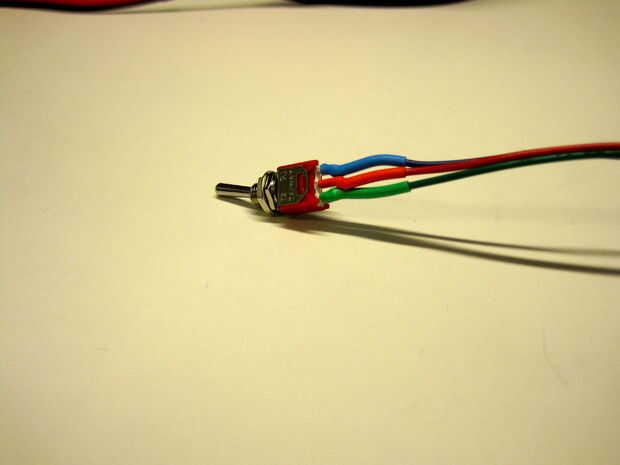

5. Con el interruptor de todo soldado, deslice el calor de retracción hacia arriba y sobre las proyecciones de soldadura en el interruptor y utilizar una pistola de calor para encogimiento en su lugar.

OK, última parte: Conecte la batería a la Junta de arranque:

1. Cinta de la placa breakout a algo para mantener en su lugar
2. La P + almohadilla de calor y flujo de un cordón de soldadura sobre ella. Colocar la soldadura y recoger el cable rojo de la batería.
3. Almohadilla de calor P + vuelta hasta los flujos de soldadura, sosteniendo el extremo pelado del cable rojo de la batería pack contra él.
4. Quitar el calor y mantener el alambre en su lugar hasta que se enfríe la soldadura
5. Repetir con el P-pad y el cable negro de la batería.

¡Vale! Todo el cableado en el lado de la Junta de arranque. Vamos a hacer un poco de trabajo mecánico, luego conectar el joystick.
