Otro Tutorial de ladrón de Joule (1 / 5 paso)

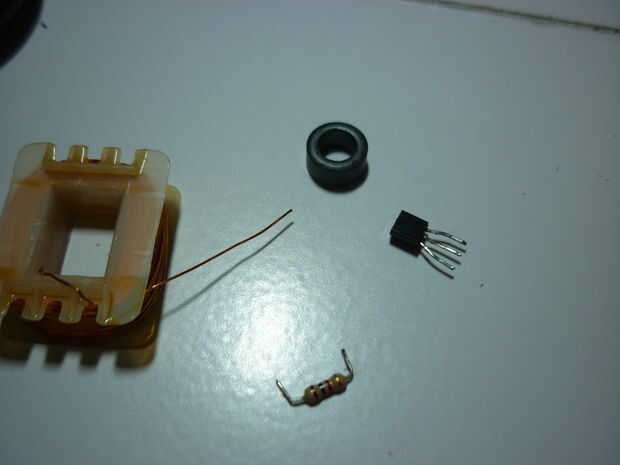

Paso 1: Preparar los materiales

Una de las cosas que tienes que hacer antes de construir algo está preparando los materiales. En este caso la mayoría de las cosas que necesitamos se pueden salvar fácilmente. También se puede comprar, pero algo de tirada a la basura electrónica es siempre más impresionante.

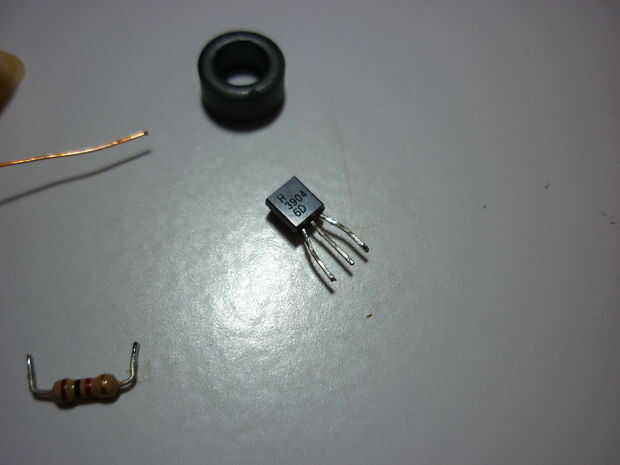

La parte central para el Joule Thief es el núcleo toroidal. Es lo que hace todo este trabajo mágico!

El núcleo toroidal se puede encontrar desde la placa de circuito de una lámpara fluorescente compacta (CFL). Normalmente se encuentra deformado en algunos cables para eliminarlos antes de usarlas aquí.

ADVERTENCIA: Tenga cuidado al tomar placas de circuito impreso de estas lámparas hacia fuera. No rompa el tubo de la lámpara, ya que contiene vapor de mercurio que es muy venenoso.

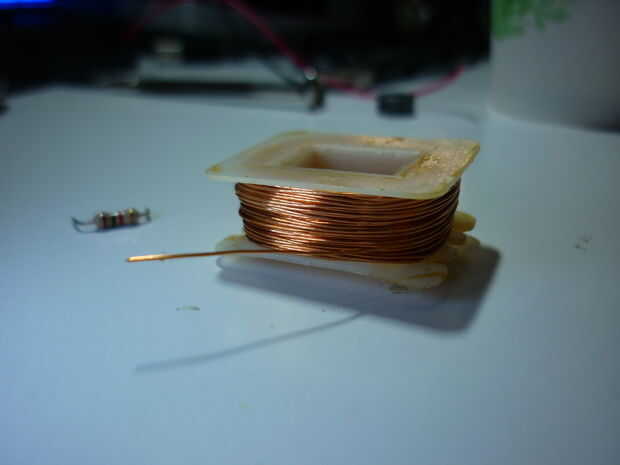

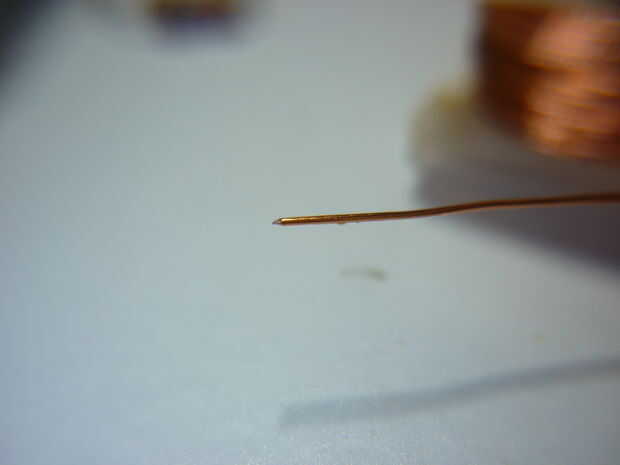

Después de adquirir el núcleo toroidal, necesita el alambre del imán también conocido como la alambre de cobre esmaltado.

Este cable puede encontrarse en transformadores y se utiliza también como inductores.

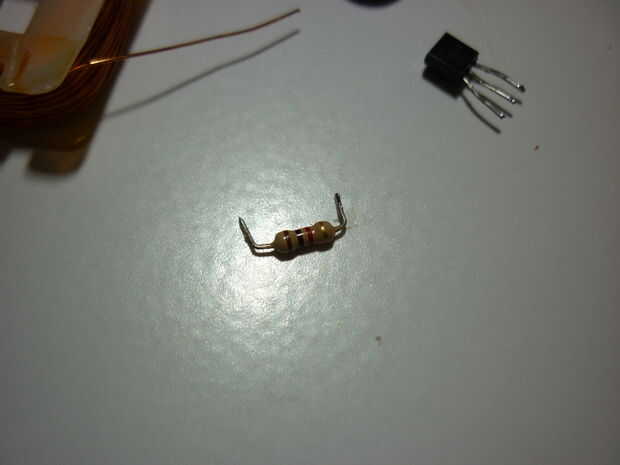

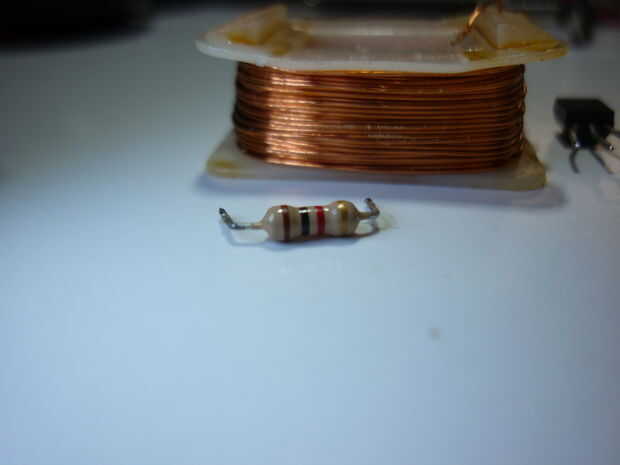

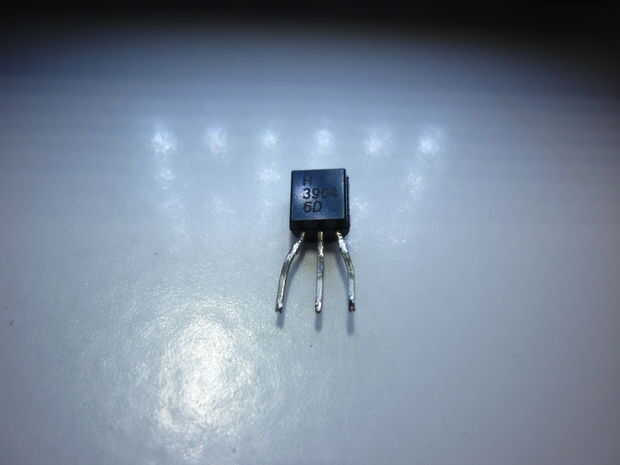

También se necesita un resistor de 1kohm y un transistor NPN de. Usé un 2N3904. 2N2222 y 2N4401 funciona también.

Ahora, después de haber adquirido todo que lo necesario para construir a un Joule Thief, vamos al paso siguiente donde encontrará cómo enrollar los cables y conectar todo junto.
