Otro cuadrotor barato - enviado por BayLab para el programa de patrocinio de Instructables (1 / 3 paso)

Paso 1: Diseño mecánico

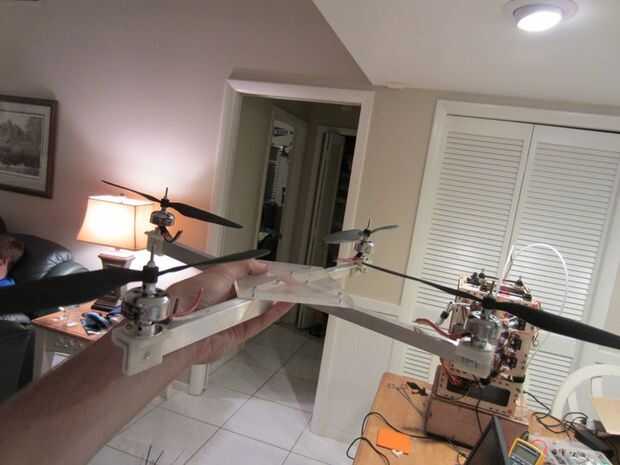

construí mi cuadrotor con un amigo. Usé algunos escuadra aluminio fino de Home Depot como los puntales. Los motores de giro producen un momento sobre el centro del eje del puntal, así que tienden apretar un poco al lado. Se pone peor cuando los puntales más, así que este enfoque probablemente sólo funcionan para quadrotors más bien pequeño. Para la plataforma, sólo utilicé algunos chatarra Lexan tenía puesta alrededor. Es un poco demasiado grueso y añade demasiado peso, pero la cosa todavía vuela.

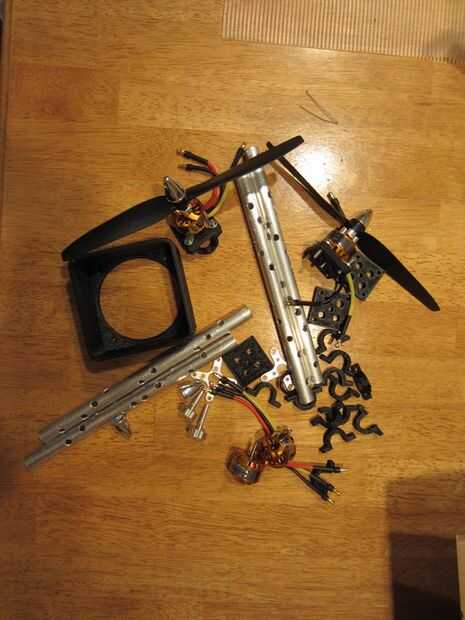

Mi amigo tomó un enfoque diferente y 3D impreso una cesta para su electrónica y utiliza algunos aluminio tubo con orificios perforados para bajar el peso.

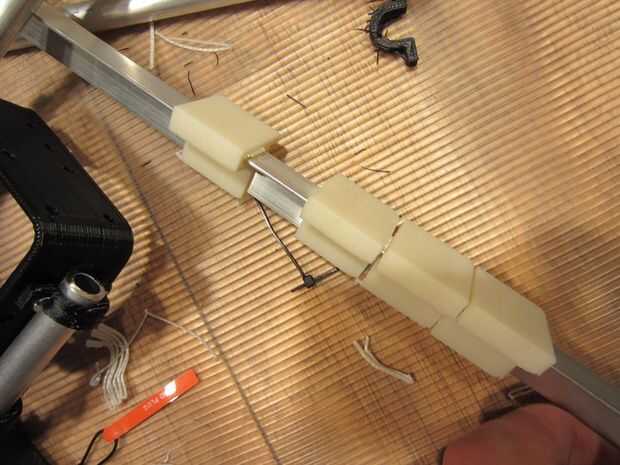

Ambos terminamos 3D impresión soportes del motor utilizando un MakerBot. Minas fueron diseñados para colocar el ángulo de aluminio y ser fijado. El quad con struts tubo tenía una pequeña plataforma para cada motor y dos sujetadores impresos para aferrarse al tubo y se jodan en la plataforma de motor. Si no tienes una impresora 3D, usted todavía puede pedir impresiones 3D de soportes del motor de un servicio de impresión 3D y no serán muy caros.
