Paso 7: Poner todo junto
![]()
![]()
![]()

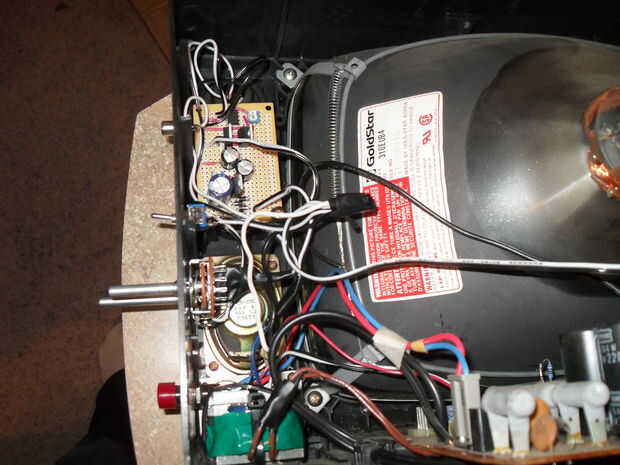

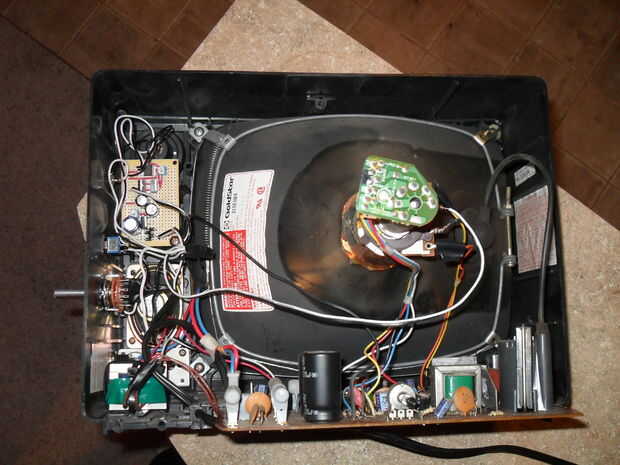

En mi TV, cuando quité el sintonizador analógico, hubo una brecha grande agradable para instalar el amplificador. Hubo incluso agujeros exactamente alinearon con la placa de PC prefabricada que estaba usando. Lucky me. Usted probablemente no será tan afortunado. Encontrar un lugar cerca del interruptor de potencia para asegurar el transformador y cable así que lo activa el interruptor de encendido y se ejecuta ** ** paralelo con el circuito TV. Encontrar un lugar tan lejos del flyback, bobina de deflexión y transformador nuevos como sea posible para el circuito mismo.

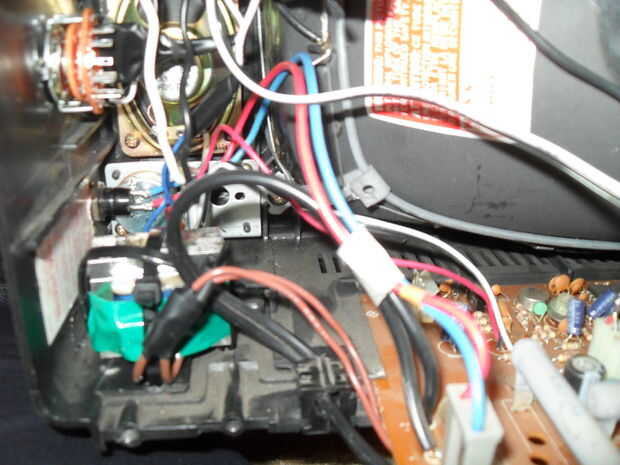

Conecte el transformador al circuito. Conecte S1 y S2 apropiadamente. Pase los dos cables de entrada a través de un agujero en el caso de la TV. Conecte el circuito de salida a la bobina del altavoz y de la desviación. Y no se olvide de quitar tanta longitud del cable como sea posible en todas las conexiones, especialmente de la señal, para reducir la inductancia perdida en tu circuito. Más fácil de usar lugares a Monte S1 y S2.
Cerca de la espalda y tomarlo para una prueba de manejo!
