ORP / pH / registrador de temperatura (2 / 5 paso)

Paso 2: Construcción - electrónica

He adjuntado un esquema del diagrama de cableado de Fritzing para este proyecto en formato pdf.  No es presentado exactamente como es en mi caja de proyecto, el diagrama utiliza un tablero grande en lugar de un escudo de prototipos y un tablero más pequeño; y la pantalla LCD se muestra no es la exacta que tenía, ni sensor de temperatura.  También, no pude encontrar los archivos de biblioteca de Fritzing para el Atlas científico pH y ORP circuitos, así que tuve que hacer mi propio para fines ilustrativos, así como modificar los conectores BNC que pude encontrar.  Pero el diagrama muestran que los cables me he enganchado hasta que los pernos en el Arduino, que es la parte importante para llegar a todos los trabajadores con la programación.  Usé un LCD con un teclado porque eso es lo que yo tenía por ahí; el teclado no se utiliza, sin embargo, por lo que se puede usar cualquier 16 x 2 LCD sin el teclado.

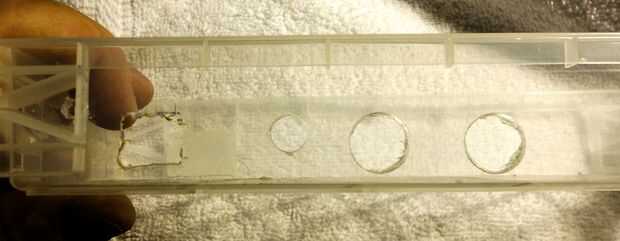

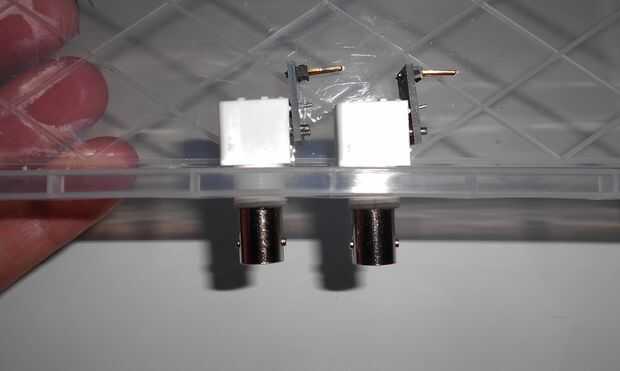

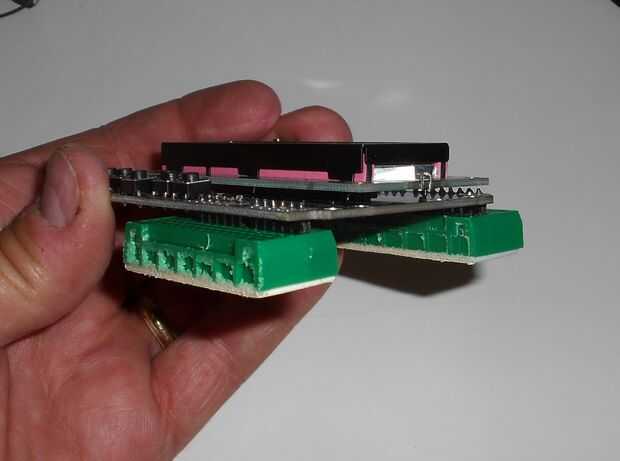

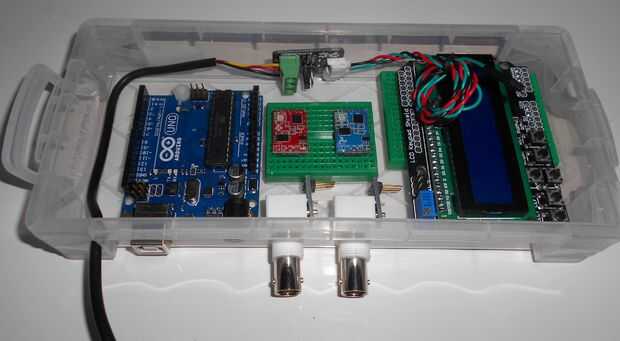

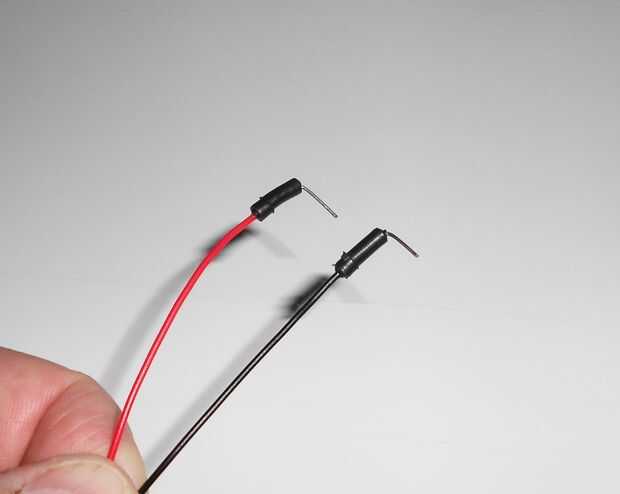

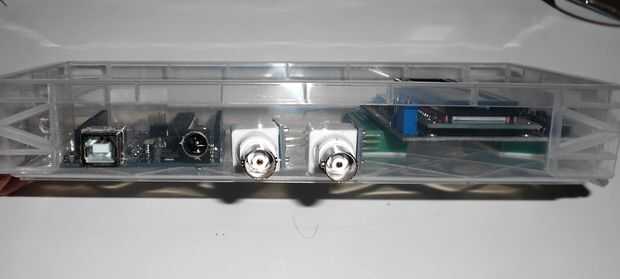

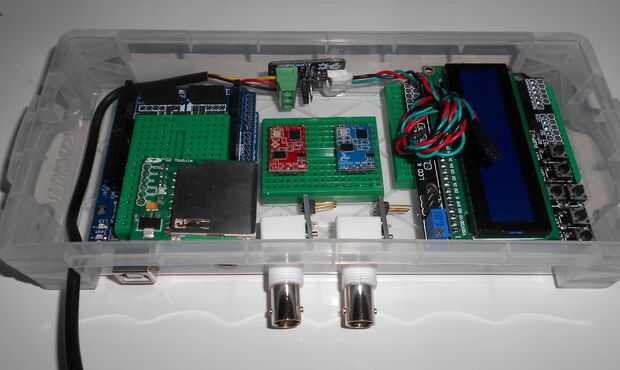

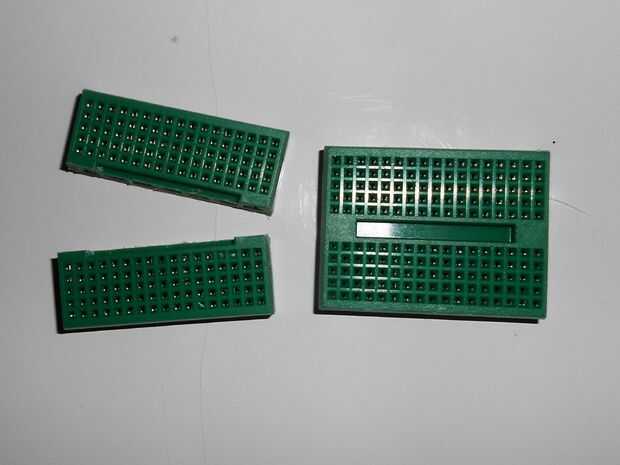

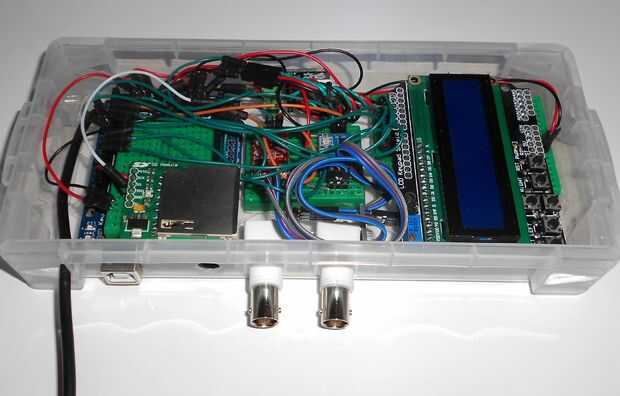

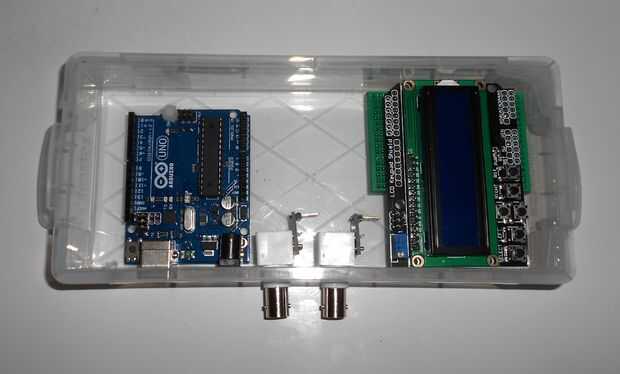

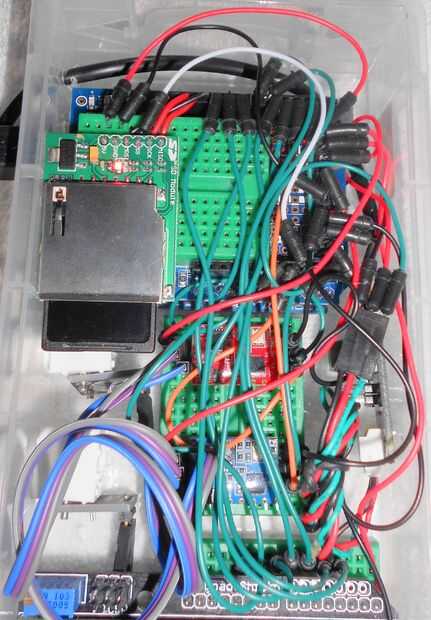

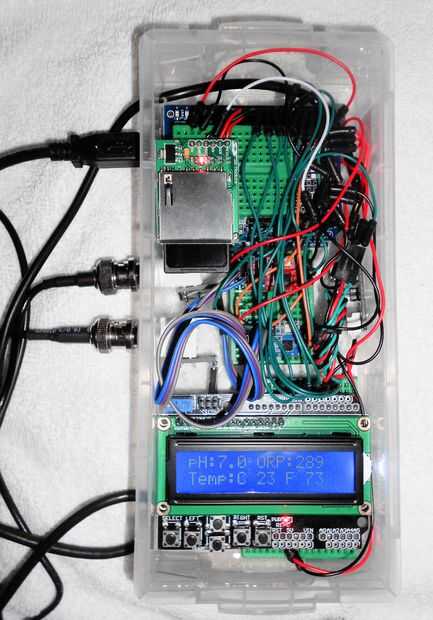

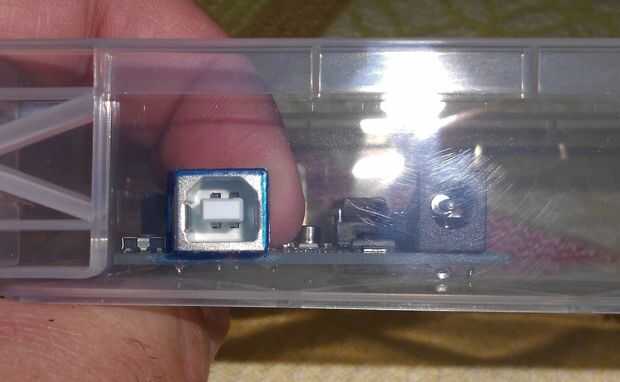

Tengo todo a trabajar juntos fuera de la caja del proyecto primero, luego había lo había desmontado y lo pones de nuevo juntos dentro de la caja.  Para el LCD, tomé un 170 corbata punto protoboard, cortar por la mitad a lo largo del separador central y entonces se utiliza la mitad para cada lado de la pantalla LCD.  He montado el pH y ORP circuitos en protoboard pequeño otro y corte orificios en el lado de la caja del proyecto plástico para los conectores BNC a palillo, conectar los conectores BNC a la protoboard con el pH y ORP circuitos con cables de puente.  Hice lo mismo para el USB y conectores de alimentación de la ONU y de la sonda de temperatura.  También perforé algunos pequeños agujeros en la parte posterior de la caja para poner tornillos de nailon a través de la ONU y el circuito de temperatura.
