Organizador de escritorio/Lámpara LED Doggy (26 / 30 paso)

Paso 26: Alambre los LED Tri-Color

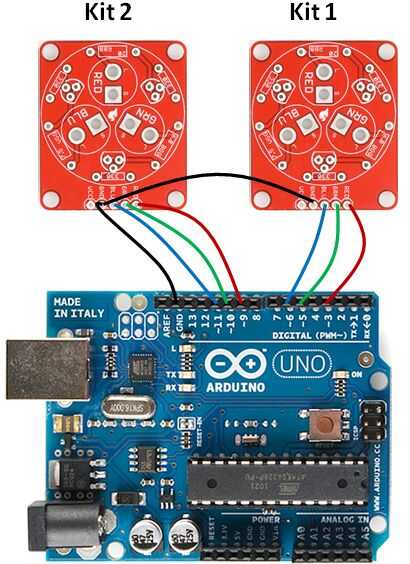

Que muestra el cableado dentro de la lámpara de pie es un poco confuso porque hay un montón de cables y es un poco oscuro.  Por lo tanto, los varios pasos utilizará planos de tipo esquemático para mostrarle cómo conectar los cables.  La parte importante de los diversos componentes de cables juntos es para asegurarse de que los componentes se conectan en los puertos correctos en el Arduino Uno o de lo contrario el programa no funcionará correctamente.

Así, el primer paso es conectar los kits de arranque LED tricolor para Arduino.  Hay cinco conexiones a cada mesa que desde el paso 14 mujer cabeceras soldadas a ellos: una alimentación (Vcc), una tierra (GND), un rojo, un azul y un perno verde.  Dejaremos el perno de la energía para un paso posterior porque necesitamos conectar componentes más a él.  En primer lugar, conecte las clavijas de dos tierra juntos y enchufe en uno de los puertos de la tierra en el Arduino.  A continuación, conecte las clavijas de color de la siguiente manera:

Kit de LED Tri-Color 1:
Rojo - a Pin - Arduino pin 3
Verde - a Pin - Arduino pin 5
Azul pin Arduino del Pin - a - 6

Kit de LED Tri-Color 2:
Rojo - a Pin - Arduino pin 9
Verde - a Pin - Arduino pin 10
Azul pin Arduino del Pin - a - 11
