Paso 1: Reunir piezas
Compré estos:
- Abrir partes del aspersor:
- OSPi v1.4 kit $139,00
- Transformador de 24V CA aspersor (salida de voltaje 22V AC ∼ 30V AC, es AC, no DC) $12,00
- Piezas frambuesas de Pi:
- Sensor de lluvia de la órbita
En otras aplicaciones de Raspberry Pi, he medido y encontrar que la configuración de arriba realiza mejor que un kit de inicio. Sin embargo, un kit de inicio de frambuesa Pi funcionará bien. Un caso y fuente de alimentación para la frambuesa no son necesarios.
Tuve estas:
- Sistema de riego Rainbird con 7 zonas y válvulas de riego 24V AC (OSPi puede manejar más zonas con partes adicionales)
- Tornillos de máquina de afilado para fijar de nuevo al frente de la vivienda (tornillo cabeza debe encajar en la ranura de OSPi) OpenSprinkler
- alambre sólido de 8 x 8 pulgadas (mismo calibre como Rainbird alambre)
- Kit de fijación: 4 tornillos y tensores pop
- MacBook con ranura para tarjeta SD
- Taladro con mechas de 5/8 de pulgada
- 8 x tuercas para alambre
- Pequeño flathead destornillador, destornillador y alicates de electrónica de punta de aguja

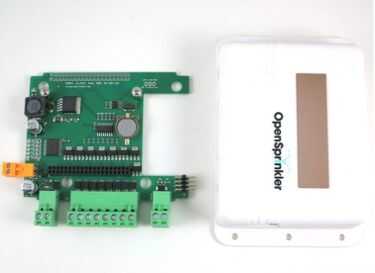

El OSPi v1.4 incluye la caja (con una ventana de acrílico transparente), montado y probado OSPi circuito y bloques de terminal. Los componentes incluyen AC de 24V a 5V DC conmutación regulador, conductores del solenoide, sensor de lluvia terminal, RTC DS1307 y PCF8591T 8-bit A/D convertidor (4 entrada y 1 salida), la batería, fusible, protector de transitorios de voltaje por estación.
