OpenDAC Seekat: 8 canales, 16 bits de bajo costo laboratorio CAD (7 / 8 paso)

Paso 7: Añadir el cableado de comunicación

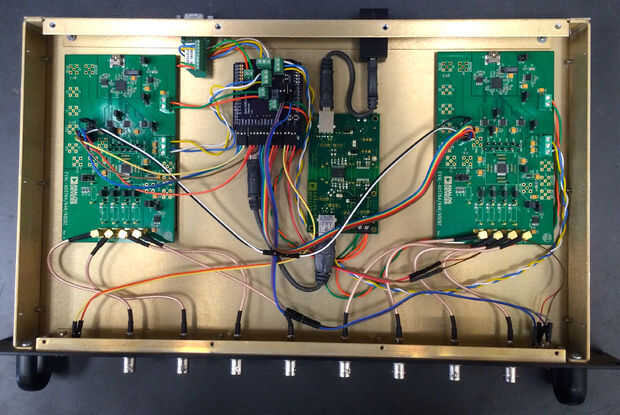

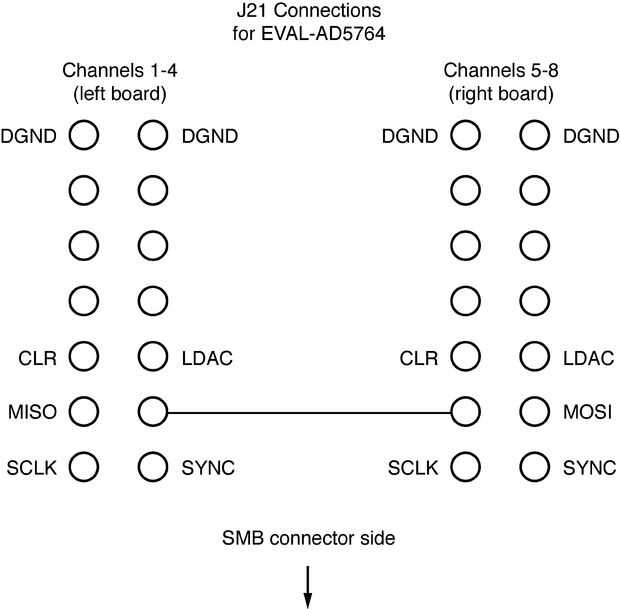

Hacer todas las conexiones para la comunicación mediante cables de jumper entre el escudo Seekat Arduino y los pernos J21 en los consejos de EVAL-AD5764. Véase un esquema de cableado de comunicación y una imagen de la Seekat completa. Etiquetas (LDAC, MISO, etc.) se refieren a ésos impreso en el escudo de Seekat Arduino que difieren en algunos casos desde las etiquetas de las tablas de AD5764.

Ponga la tapa en su recinto y el hardware se hace! Enchufa la energía y el +-15 V y + 5 V el indicador LED se enciende, pero la comunicación LED no se encenderá hasta que el firmware Seekat se sube a la Arduino (siguiente paso).
