Paso 2: La fabricación y los esquemas

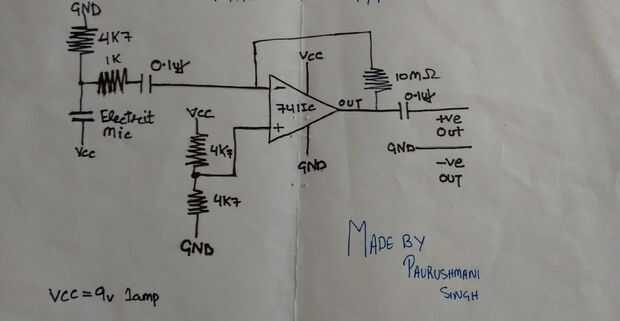

Los esquemas en la foto de arriba puede parecer muy complejos para principiantes pero es realmente muy simples, si no eres capaz de leer los esquemas te recomiendo ir a th que puedes leerlo.
También le daré un resumen para que pueda ir conmigo. Usted puede estar listo con su tablero y algunos cables y los materiales y
1 Coloque el 741 ic en el zócalo del centro con la muesca apuntando lejos de usted
2.el primer pin no está conectado
3 Conecte el extremo positivo de la mic electrit a vcc (positivo final es el que no está conectado al cuerpo del micrófono, puede averiguar por la prueba con un multímetro o los rastros que siguen en el cuerpo. por supuesto el otro es negetive.)
4. el otro extremo de la mic conecta a la 4k 7 resistencia
5 4 7 otro extremo esté conectado a tierra.
6. el punto de encuentro entre el mic y la resistencia está conectado a la resistencia de 1 k
resistencia de 7.the1k se conecta a un 0.1uf cap
8. el 0.1uf está conectada al pin 2 de la 741
9. el pin 2 de la 741 también conecta con el pin 6 a través de 1m ohm o mayor resistencia de valor
10. un divisor de voltaje de 2 resistencia de 4 k 7 es conectado al pin 3 del ic
11. pin 4 está conectado a tierra
12. pin 5 no se conecta
13 pin 6 anterior conectado a la resistencia de 1m ohm está conectado a los auriculares a través del condensador de 0.1 uf
14. pin 7 se conecta a vcc
15. pin 8 no está conectado
Después de hacer esto, conecte los auriculares y darle energía al circuito.
